继电保护测试仪为何需要输出直流分量？原理与实际应用深度解析

在电力系统继电保护测试中，继电保护测试仪不仅需要输出标准的交流电流、电压信号，还常常需要叠加或独立输出直流分量。很多现场技术人员对此存在疑问：为什么要引入直流分量？它在测试中的具体作用是什么？本文将从电气暂态理论与保护装置特性出发，进行系统解析。

首先，从电力系统故障特性来看，短路电流并非纯粹的正弦交流信号。在发生短路的瞬间，由于系统电感和电阻的共同作用，电流中会叠加一个随时间衰减的直流分量。这一现象源于电感元件对电流变化的阻碍，使电流波形在初始阶段出现偏移，即所谓的“直流偏置”。这一分量会显著影响电流的峰值和波形形态，是实际电网故障的重要特征之一。

其次，继电保护装置在设计时必须考虑直流分量的影响。例如，在过流保护、差动保护以及距离保护中，保护算法需要具备抗直流分量干扰的能力。如果测试过程中仅使用纯交流信号，无法真实模拟实际故障波形，就可能导致保护装置在现场运行中出现误动或拒动。因此，继电保护测试仪输出直流分量的一个核心目的，就是还原真实故障电流波形，对保护装置进行更贴近实际工况的验证。

此外，直流分量还会影响电流互感器（CT）的磁饱和特性。当电流中含有较大直流分量时，CT铁芯更容易进入饱和状态，从而导致二次侧电流失真，影响保护判断。通过在测试中引入直流分量，可以评估CT及保护系统在极端条件下的响应能力，确保系统整体的稳定性与可靠性。

在实际测试应用中，直流分量常用于以下几个方面：一是验证保护装置的滤波与算法能力，观察其是否能够正确提取有效信号；二是测试保护动作时间在含直流偏置情况下的变化；三是模拟不对称故障（如单相接地短路）时的电流特性。这些测试对于提高保护系统的抗干扰能力具有重要意义。

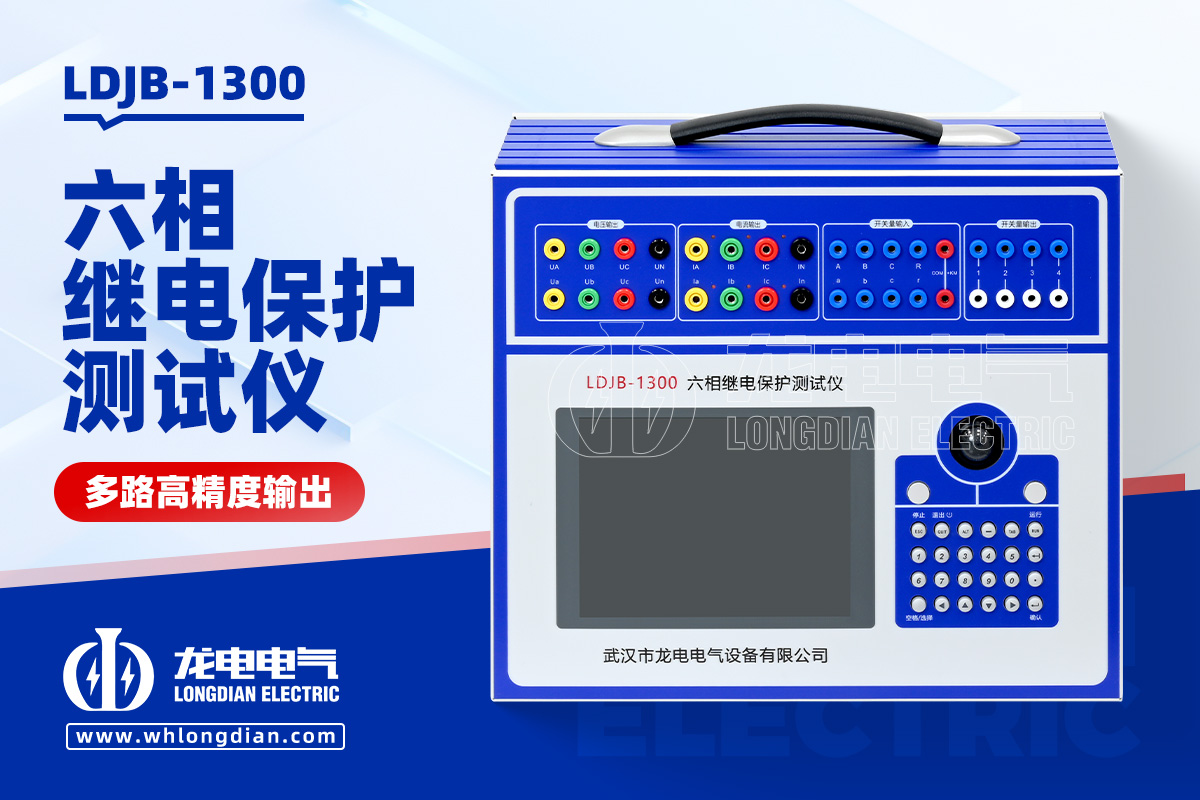

随着继电保护技术的不断发展，对测试设备的要求也越来越高。现代继电保护测试仪不仅需要具备高精度交流输出能力，还应支持直流分量的灵活叠加与调节。武汉市龙电电气设备有限公司生产的继电保护测试仪，采用数字信号合成技术，可精确控制直流分量的幅值与衰减特性，真实还原电网故障波形。同时设备支持多种保护测试模板，大幅提升现场调试效率，广泛应用于变电站、电力检修单位及设备制造厂。

需要注意的是，在进行含直流分量的测试时，应合理设置参数，避免输出过大直流分量对被测设备造成冲击。同时，测试人员应具备一定的理论基础，能够正确分析测试结果，避免误判。

综上所述，继电保护测试仪输出直流分量，是为了更真实地模拟电力系统故障电流特性，验证保护装置在复杂工况下的响应能力。这一功能对于提升继电保护系统的可靠性和安全性具有不可替代的作用。
