在现代电力系统中,电力电缆线路如同电力输送的“血管”,其安全稳定运行至关重要。为了确保电缆线路的可靠性,需要运用多种专业仪器进行检测。这些仪器就像是医生手中的诊断工具,能够精准地发现电缆线路存在的问题,为电力系统的正常运行保驾护航。

绝缘电阻测试仪

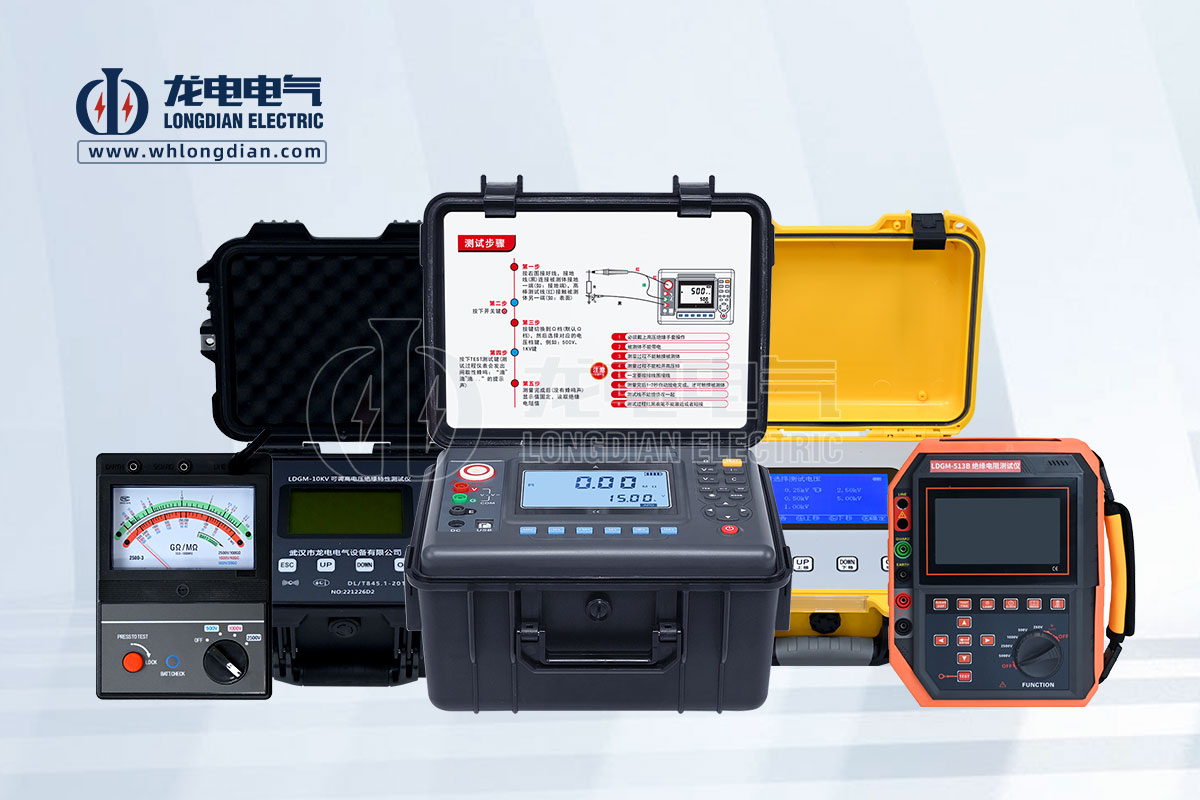

① 绝缘电阻测试仪器——兆欧表

兆欧表,也被称为摇表,是检测电缆绝缘电阻的常用仪器。它的工作原理基于欧姆定律,通过手摇发电机产生直流电压,施加于被测电缆的绝缘电阻两端,依据电流和电压的比值来确定绝缘电阻大小。

在实际应用中,对于额定电压为1kV及以上的电缆,通常使用2500V兆欧表;1kV以下的电缆则采用1000V兆欧表。例如在新电缆安装前,使用兆欧表检测其绝缘电阻是否符合要求,能有效判断电缆绝缘性能的优劣,防止在运行过程中因绝缘不良而引发绝缘击穿等故障。就像在建筑施工中,新铺设的电力电缆在投入使用前,必须经过兆欧表的严格检测,确保其绝缘性能达到标准,为后续的电力安全输送奠定基础。

耐压试验设备

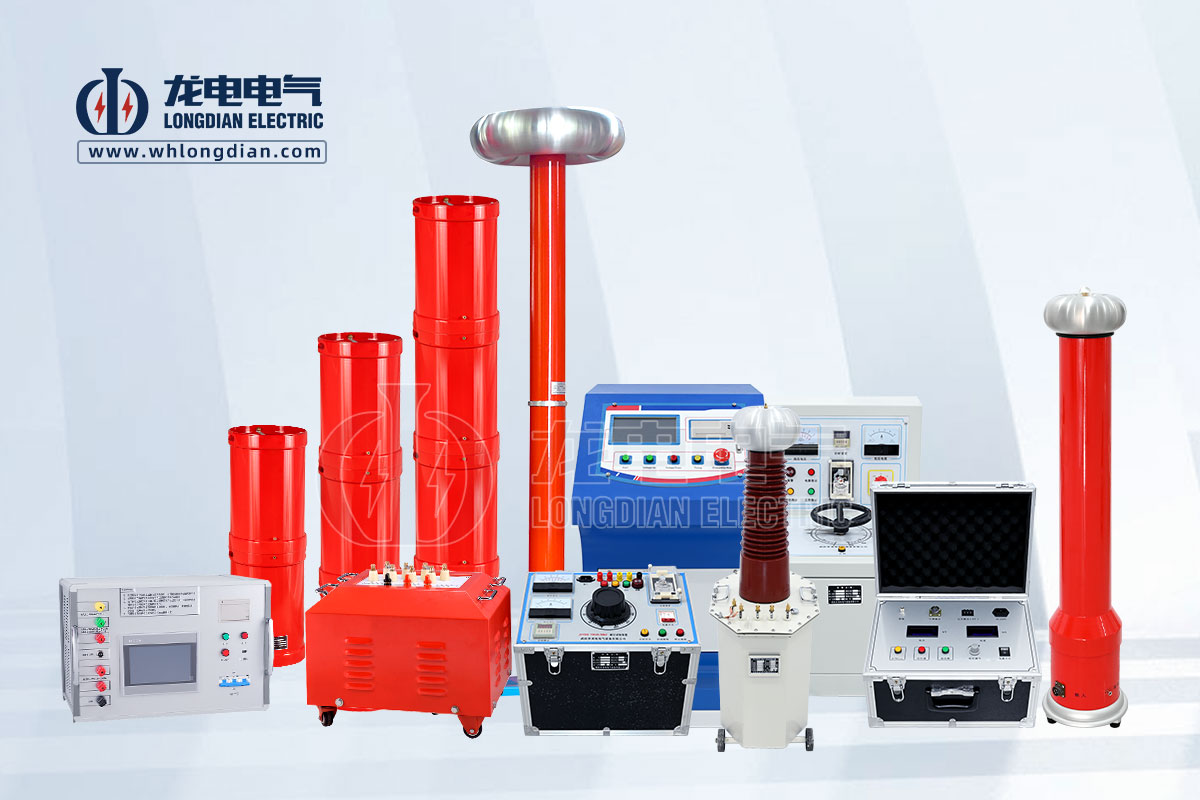

② 耐压测试仪器——串联谐振耐压试验装置

串联谐振耐压试验装置在电力电缆检测中起着关键作用。它利用电抗器和被试品电容产生串联谐振,使回路达到谐振状态。此时,电抗器的电感和被试品的电容相互抵消,电源只需提供很小的有功功率,就能在被试品上产生很高的试验电压。

这种装置主要用于对电力电缆进行耐压试验,检测电缆在规定电压下的绝缘耐受能力。无论是新安装的电缆还是经过检修后的电缆,进行耐压试验都是必不可少的环节。它能够像一位严格的考官,精准地检验出电缆绝缘中的薄弱环节,如局部放电、绝缘老化等问题。例如在大型变电站的电缆安装工程中,串联谐振耐压试验装置会对每一段电缆进行严格的耐压测试,只有通过测试的电缆才能接入电网运行,确保整个电力系统的安全稳定。

③ 局部放电检测仪器——局部放电检测仪

局部放电是电力电缆绝缘老化和损坏的重要征兆,而局部放电检测仪就是专门用于检测这一现象的“利器”。其工作原理主要基于脉冲电流法,当电缆内部发生局部放电时,会产生高频脉冲电流。这些电流信号通过耦合电容或传感器被检测到后,仪器会对其进行放大、滤波、分析等处理,从而确定局部放电的位置和放电量等关键参数。

对于运行多年的电缆,定期使用局部放电检测仪进行检测,可以及时发现潜在的绝缘故障隐患,为电缆的维护和更换提供科学依据。好比对一位长期工作的“电力员工”进行定期体检,局部放电检测仪能够敏锐地察觉到电缆内部的细微异常,提前发出预警,避免因小问题引发大故障,保障电力传输的连续性和可靠性。

线路检测设备

④ 故障定位仪器——电缆故障测试仪

当电缆发生故障时,如短路、断路等,电缆故障测试仪就成为了快速查找故障点的“救命稻草”。它通常采用脉冲反射法,在电缆一端施加一个脉冲信号,当信号在电缆中传播遇到故障点时会发生反射。通过测量反射信号与发射信号之间的时间差,并结合电缆的波速,就能准确计算出故障点到测试端的距离。有些高级的电缆故障测试仪还利用音频信号来辅助定位故障点,进一步提高了定位的准确性和效率。

在城市供电等场景中,一旦电缆出现故障,电缆故障测试仪能够迅速行动,快速、准确地定位故障位置,大大缩短故障修复时间,减少停电损失。例如在繁华的市区,某条供电电缆突发故障,电缆故障测试仪可以在短时间内确定故障点,维修人员能够迅速赶赴现场进行抢修,尽快恢复供电,保障城市的正常运转和居民的生活需求。

⑤ 电缆路径探测仪器——电缆路径探测仪

在电缆铺设和维护过程中,了解电缆的路径是至关重要的,而电缆路径探测仪就是完成这一任务的得力工具。它一般通过向电缆施加特定频率的信号,然后利用接收装置探测信号的位置来确定电缆的路径。其中,有些路径探测仪采用电磁感应原理,发射机向电缆施加交变磁场,在电缆周围产生感应磁场,接收机通过检测感应磁场来确定电缆的走向。

在城市道路改造、地下管线施工等工程中,电缆路径探测仪发挥着重要作用。它可以帮助施工人员准确知晓地下电缆的位置,避免在施工过程中误挖电缆,造成电力中断和安全事故。同时,对于电缆的规划和管理,电缆路径探测仪也提供了重要的信息支持,确保电缆线路的合理布局和有序管理。

武汉市龙电电气设备有限公司是一家集研发、生产、销售于一体的综合性电力检测设备制造商与服务商,专注于电缆线路检测设备等电力试验设备的研发与生产。深耕电力行业多年,公司凭借优秀的产品品质、实惠的价格以及终身质保的承诺,赢得了广泛的客户信赖。我们承诺24小时不间断为您提供专业的技术支持,确保您的设备始终处于最佳状态。选择龙电电气,选择专业与信赖!
