一文读懂高压断路器测试所需仪器

高压断路器测试是确保其性能可靠、安全运行的重要环节，针对不同测试项目，需使用不同的仪器。以下为你详细介绍：

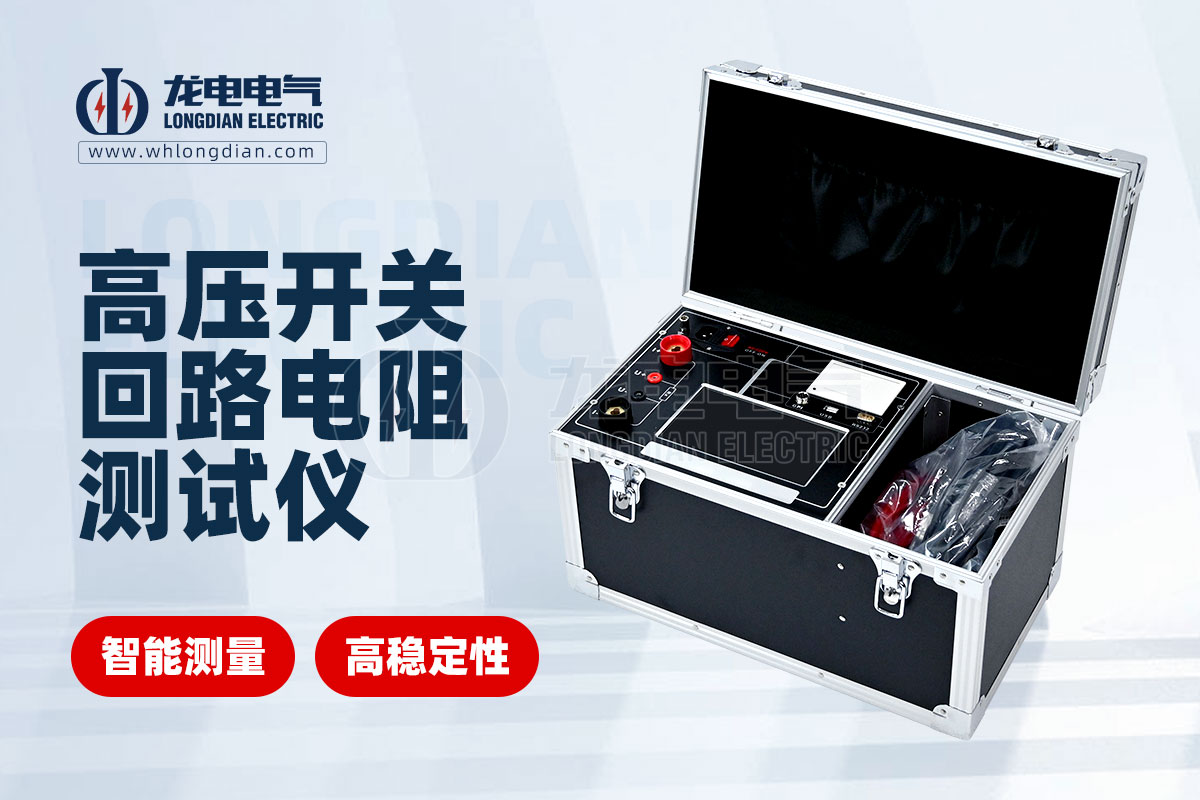

回路电阻测试仪

用途：用于测量高压断路器导电回路的电阻值。通过测试回路电阻，可以及时发现断路器触头的接触不良、连接部位松动等问题。

原理：采用直流压降法，通过给被测回路通以恒定直流电流，测量回路两端的电压降，根据欧姆定律计算出回路电阻。

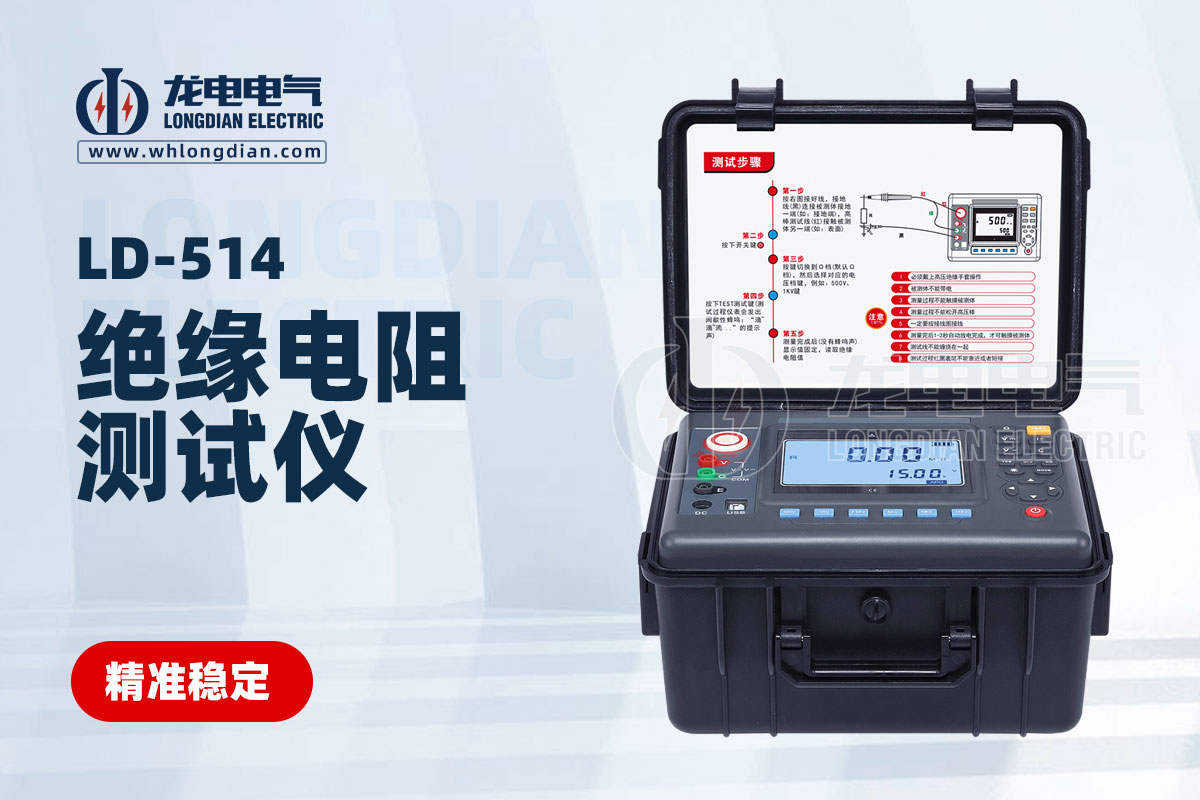

绝缘电阻测试仪（兆欧表）

用途：主要测量高压断路器的绝缘电阻，评估其绝缘性能。绝缘电阻是反映设备绝缘状态的重要指标，通过测量绝缘电阻，可以初步判断绝缘是否受潮、老化或存在局部缺陷。

原理：由直流高压发生器、测量回路和显示部分组成。通过手摇发电机或电池供电产生直流高压，施加在被测绝缘电阻两端，根据流过绝缘电阻的电流大小，经换算后在表盘上显示出绝缘电阻值。

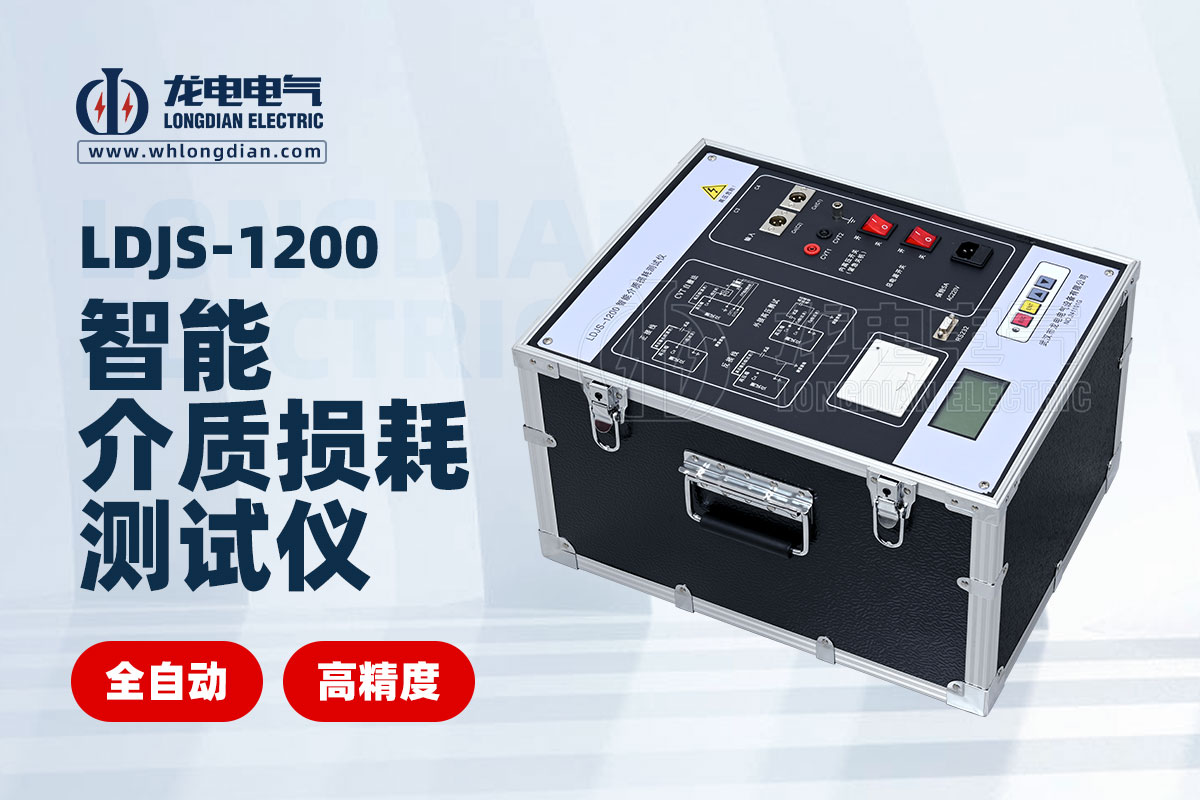

介质损耗测试仪

用途：测量高压断路器绝缘介质的损耗因数（tanδ）和电容量。这两个参数能够有效反映绝缘介质的品质和受潮、老化等状况，是判断绝缘性能的关键指标。

原理：通过测量在交流电压作用下，试品中的有功电流和无功电流，进而计算出介质损耗因数和电容量。

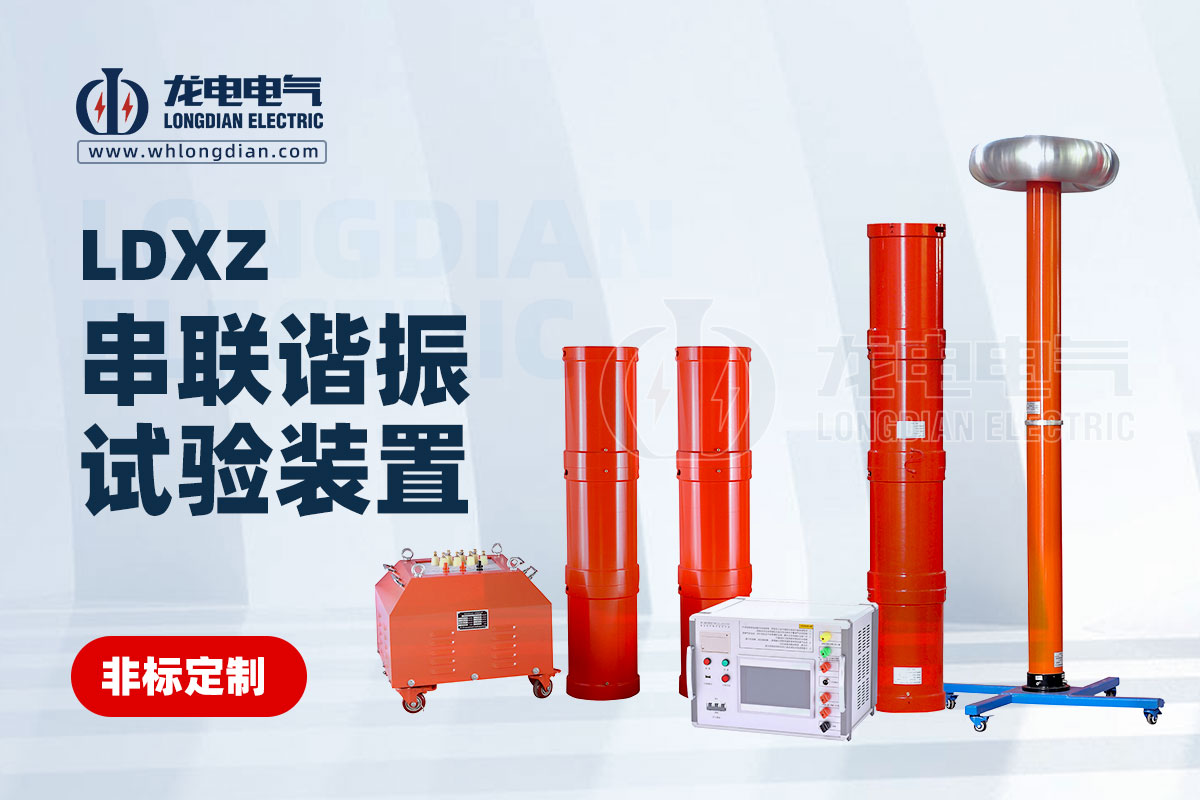

交流耐压试验装置

用途：对高压断路器进行交流耐压试验，考验其在高电压作用下的绝缘性能。交流耐压试验是一种破坏性试验，能有效发现绝缘中的集中性缺陷。

原理：一般由试验变压器、调压器、保护电阻、电容分压器等组成。通过调压器将电源电压升高，经试验变压器升压后施加到被测断路器上，观察在规定时间内断路器是否发生绝缘击穿或闪络等现象。

雷电冲击电压发生器

用途：模拟雷电过电压，对高压断路器进行雷电冲击耐压试验，检验其耐受雷电冲击电压的能力。

原理：利用多级电容并联充电、串联放电的原理产生高电压、短 duration 的冲击电压波。

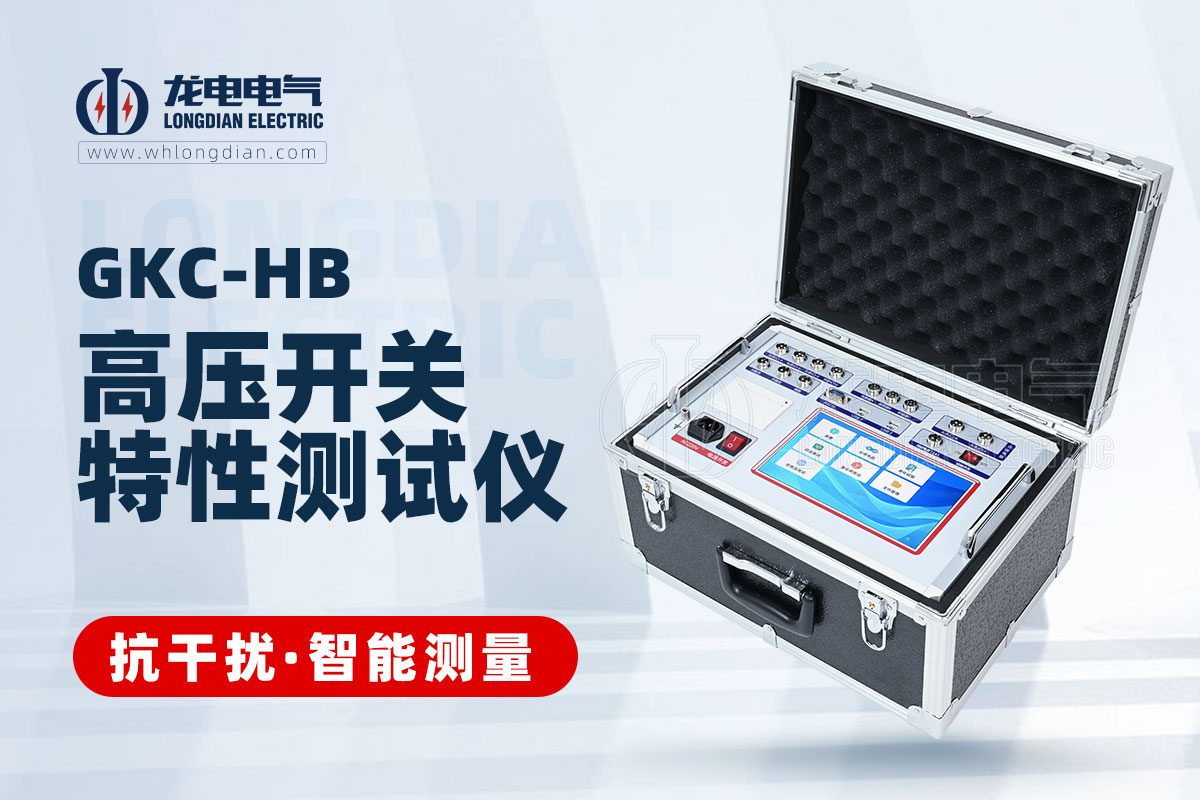

高压开关机械特性测试仪

用途：测量高压断路器分闸和合闸的时间参数，包括分闸时间、合闸时间、同期性等。这些参数对于判断断路器的机械性能和动作可靠性至关重要。

原理：通过传感器检测断路器动触头的运动信号，当动触头开始运动时启动计时，到达指定位置时停止计时，从而精确测量出分合闸时间。

超高频局部放电检测仪

用途：检测高压断路器内部的局部放电现象。局部放电是导致绝缘劣化的重要原因之一，通过检测局部放电，可以及时发现潜在的绝缘缺陷，预防故障的发生。

原理：利用超高频传感器检测局部放电产生的超高频电磁波信号，通过对信号的分析和处理，确定局部放电的位置、强度等参数。

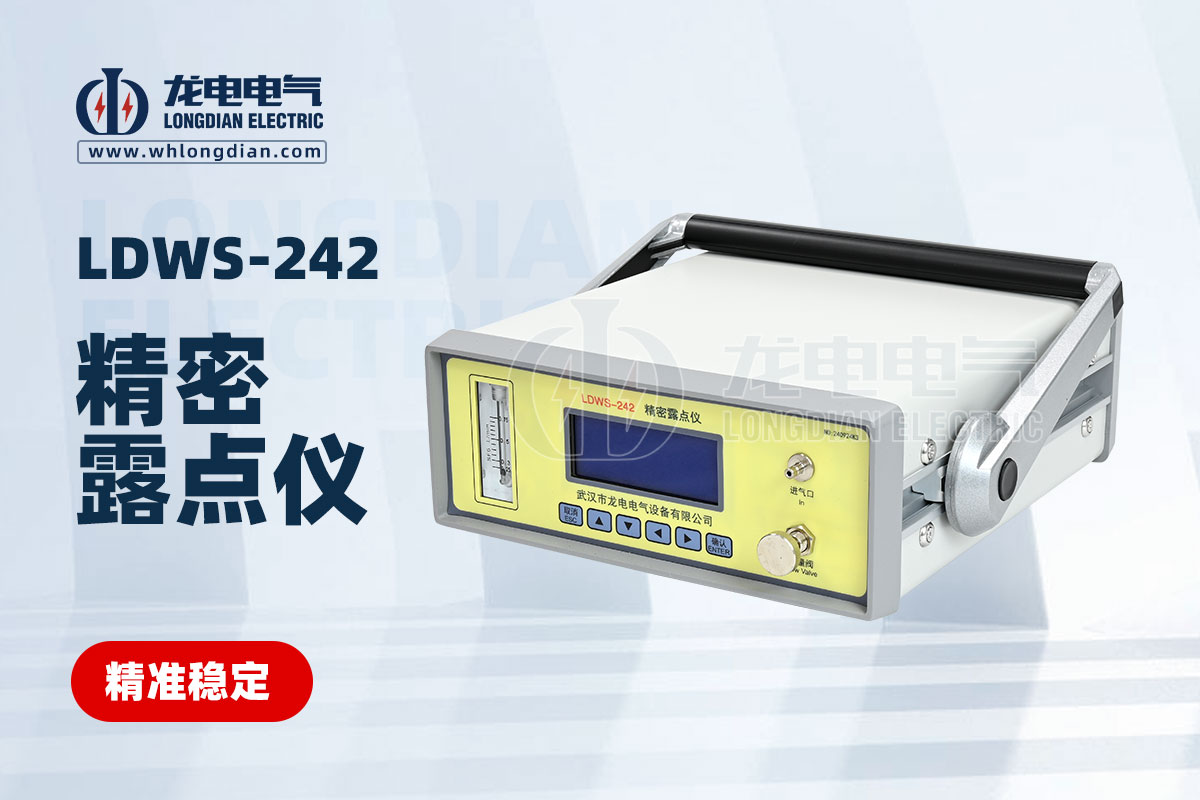

微水测试仪

用途：测量高压断路器内 SF6 气体（若使用 SF6 气体绝缘）的微水含量。SF6 气体中的水分会影响其绝缘性能和灭弧性能，过高的水分含量可能导致设备故障。

原理：常用的有露点法和电解法。露点法是通过测量气体冷却到结露时的温度来确定水分含量；电解法是利用五氧化二磷传感器，当气体中的水分被五氧化二磷吸收后，在电解电压作用下发生电解反应，根据电解电流与水分含量的关系测量微水含量。
