继电保护测试仪谐波输出与分析功能详解

在现代电力系统中，随着大量电力电子设备和非线性负载的接入，谐波问题日益突出。谐波电流与电压的存在不仅会导致设备发热、保护误动，还会严重影响系统的测量精度与运行稳定性。为了验证继电保护装置在谐波干扰下的正确性与抗干扰能力，继电保护测试仪通常具备“谐波输出与分析”功能。这一功能在保护校验、装置调试及系统研究中，具有重要的技术意义。

所谓谐波输出，就是继电保护测试仪通过内部高性能信号合成模块，在输出基波电压或电流的基础上，叠加特定频率和幅值的谐波分量，从而模拟电网中存在谐波时的真实信号。例如，在50Hz基波信号中叠加150Hz（3次谐波）、250Hz（5次谐波）等分量，就能真实再现非线性负载造成的波形畸变。通过这种模拟输出，测试人员可以检验继电保护装置在谐波条件下是否会出现误动或拒动。

谐波分析功能则是对被测系统或输出信号中所含谐波成分进行分解、识别和量化。继电保护测试仪通过快速傅里叶变换（FFT）算法，能够准确分析信号中各次谐波的幅值、相位及含量百分比，并生成谐波谱图。通过分析谐波畸变率（THD）等参数，用户可清晰了解系统信号质量及保护装置的抗干扰能力。

谐波输出与分析功能的结合，使继电保护测试仪不仅能模拟电网谐波环境，还可量化分析保护装置响应特性。在实际应用中，该功能可用于：

◆ 检验保护装置在谐波干扰下的正确动作；

◆ 测试测控装置和电能质量监测设备的抗谐波性能；

◆ 验证继电保护算法在含谐波条件下的判据准确性；

◆ 研究电网谐波对电气设备和系统运行的影响。

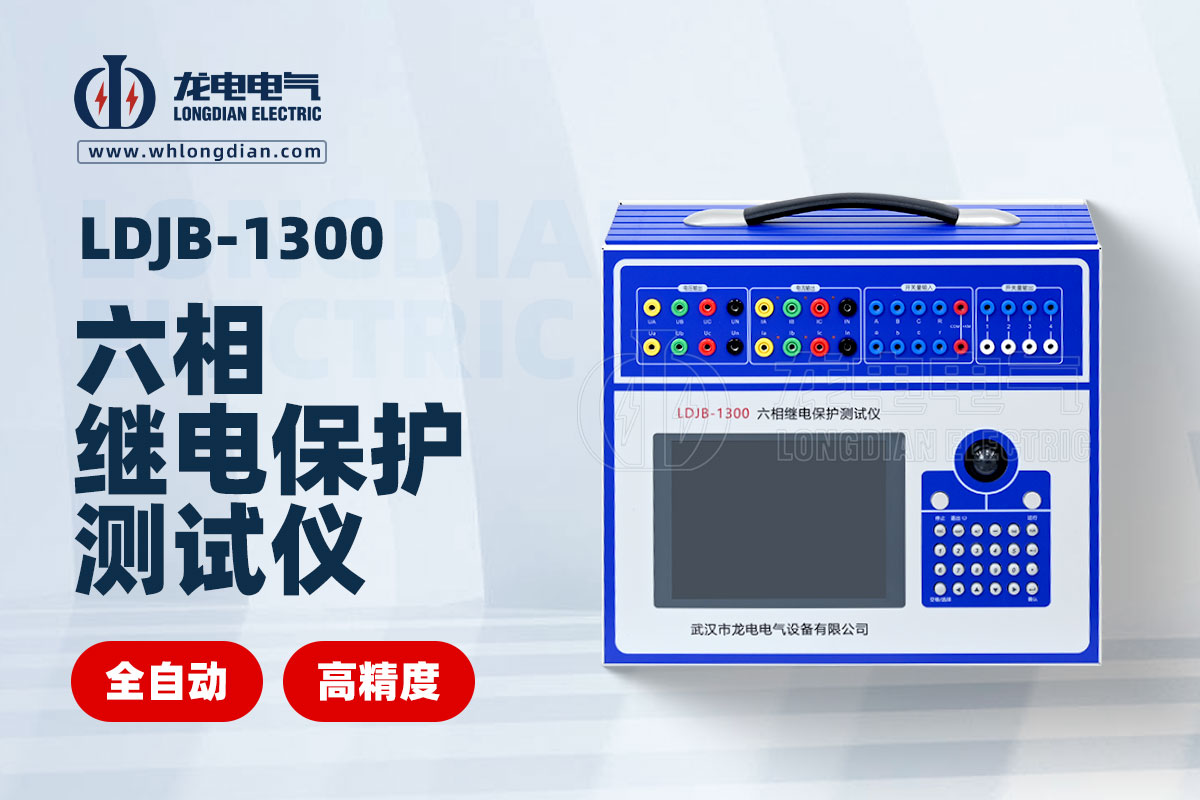

以武汉市龙电电气设备有限公司生产的继电保护测试仪为例，设备内置多阶谐波信号发生与实时分析模块，可支持2～19次谐波叠加输出，用户可自由设定各谐波分量的幅值与相位，形成任意波形组合。同时，仪器具备谐波分析功能，能实时显示波形、谐波谱及各次谐波百分比，并自动计算总谐波失真率（THD），为测试与研究提供可靠数据。

武汉龙电电气的继电保护测试仪采用高精度数字信号合成技术，输出波形纯净、幅值稳定，配合21寸触控操作界面与智能分析软件，测试过程直观高效。无论是科研院校、电力试验机构还是现场继保调试单位，该仪器都能为谐波分析与保护性能验证提供有力支持。

综上所述，继电保护测试仪的谐波输出与分析功能，是电力系统谐波环境模拟与保护装置性能评估的重要手段。它帮助工程技术人员深入了解继保装置在复杂电网环境下的真实表现，为电力系统的安全运行提供坚实的技术保障。武汉龙电电气将继续专注于电力测试设备的研发与创新，致力于为用户提供更加智能化、高精度的继保测试解决方案。
