互感器二次绕组电阻测量的目的及测试方法详解

互感器作为电力系统中实现电流、电压变换与隔离的重要设备，其运行可靠性直接关系到继电保护、计量装置以及系统安全稳定。二次绕组电阻测量是互感器出厂试验、交接试验与预防性试验中的必测项目之一。武汉市龙电电气设备有限公司长期专注电力测试设备研发，生产的互感器综合测试仪广泛应用于电力系统现场试验。本文将从二次绕组电阻测量的目的及测试方法进行全面解析，帮助用户理解项目的重要性与操作要点。

一、进行二次绕组电阻测量的目的

1. 检查绕组是否存在匝间短路或接触不良
   绕组电阻异常升高可能是接线端子接触电阻增大或绕组局部烧伤；电阻偏低则可能存在匝间短路，两者都会影响互感器准确度与保护定值的可靠性。

2. 验证导线截面积和匝数是否符合设计要求
   绕组电阻可反映导线材质、截面积、绕制工艺是否符合标准，是制造质量的重要指标之一。

3. 判断互感器二次回路是否存在隐患
   通过对比历年试验记录，可发现回路是否因受潮、腐蚀、松动等造成电阻变化，用于提前预判事故风险。

4. 为误差校验提供基础数据
   绕组电阻是互感器等值电路的重要组成部分，影响励磁电流、负载能力与变比误差，通过测量可为后续误差测试提供基础参数。

二、二次绕组电阻常见标准与判据
一般情况下：

• 电阻值应与厂家提供的数据一致；

• 多次测量的电阻差异不应超过 ±2%；

• 相同型号三相互感器的电阻差一般不超过 2%～5%。

若偏差较大，则需进一步检查端子接触、二次引线、绕组匝数等是否异常。

三、二次绕组电阻的测试方法

1. 断开二次回路，确保安全隔离
   测试前必须确保二次侧无负荷、电压为零，切断保护和计量设备连接，以免造成误动或误差。

2. 选择合适的测试设备

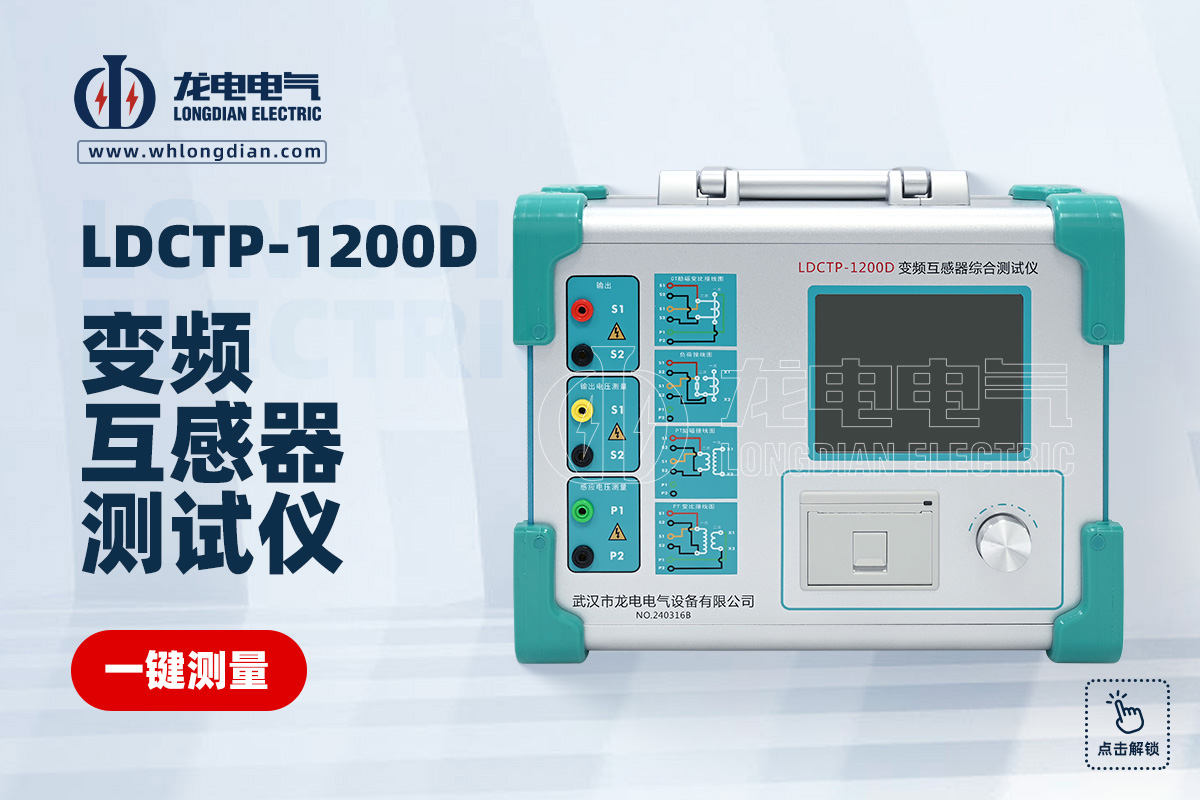

   使用专业的互感器综合测试仪（如武汉市龙电电气设备有限公司生产的互感器综合测试仪），其具备小电流精密测量能力，可自动消除接触电阻影响，保证测试准确性。

3. 采用四端子 Kelvin 接线法
   使用电流线和电压线分开接入，可有效消除引线电阻和接触电阻影响，是测量小电阻的标准方法。

4. 进行稳定测量并记录数据
   上电后等待测量数据稳定，再记录最终读数，避免因温度漂移或接触松动导致误差。

5. 将结果与历史值或厂家值进行比对
   比对可及时发现异常变化，作为检修或更换的重要依据。

四、常见影响因素及处理措施

• 温度因素：铜导线电阻随温度变化，应折算到 20℃进行比对。

• 接线接触不良：需清洁端子或重新压紧测试线。

• 引线过长：应使用四线法或缩短引线距离。

• 潮湿或腐蚀：加强二次盒密封与环境治理。

五、测量在实际运维中的意义
二次绕组电阻测量虽为基础项目，却直接关系继电保护动作正确性、计量准确性以及互感器长期安全运行。通过定期测试，可有效避免因绕组故障导致的保护拒动、误动等重大事故。
