断路器合分闸线圈电流波形如何反映机构健康状态？一文看懂关键诊断依据

断路器作为电力系统中最核心的控制与保护设备，其动作是否可靠，直接关系到电网运行的安全性。而在众多检测手段中，合分闸线圈电流波形作为“反映机构内部健康状况的体检信号”，具备直观、精确、无需解体等优势，因此近年来成为运维单位重点关注的诊断依据。通过分析线圈通电过程中的电流变化趋势，可以快速判断机构是否存在卡涩、机械阻力增大、线圈故障或电源异常等潜在隐患。武汉市龙电电气设备有限公司生产的断路器机械特性测试仪，可对线圈电流波形进行毫秒级采样和图形化呈现，让“看波形判断健康”真正变得简单高效。

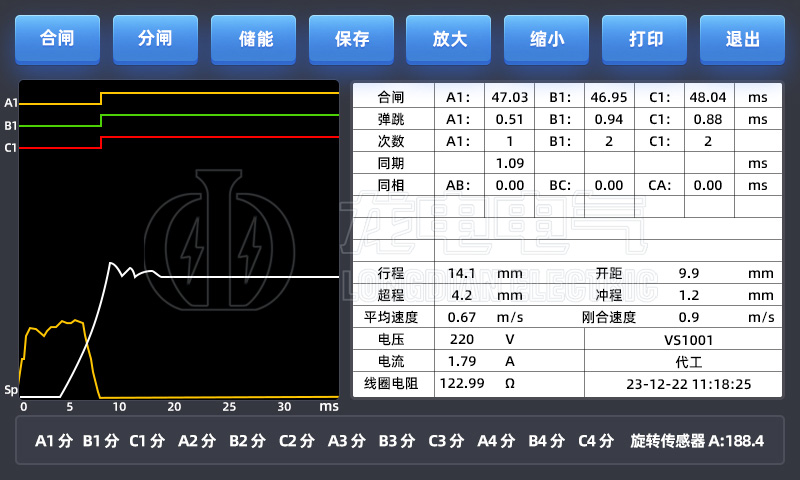

在正常动作过程中，合分闸线圈的电流通常呈“快速上升—平台稳定—迅速下降”的规律，这反映了铁芯吸合顺畅，弹簧储能与释放正常，整个机构在设计时间内完成动作。如果电流上升缓慢或平台电流偏高，则可能意味着机构阻力增大、润滑不良或内部零部件磨损；若电流出现波动、间断或下降提前，则可能是线圈匝间短路、电源电压不足等问题；而在分闸线圈波形中，如果吸力建立延迟或电流峰值异常偏大，则多指向分闸机构阻滞、分闸行程偏离或弹簧释放不完全等风险。通过与标准波形对比，能够精准定位故障趋势，实现由“事后检修”向“预防性维护”转变。

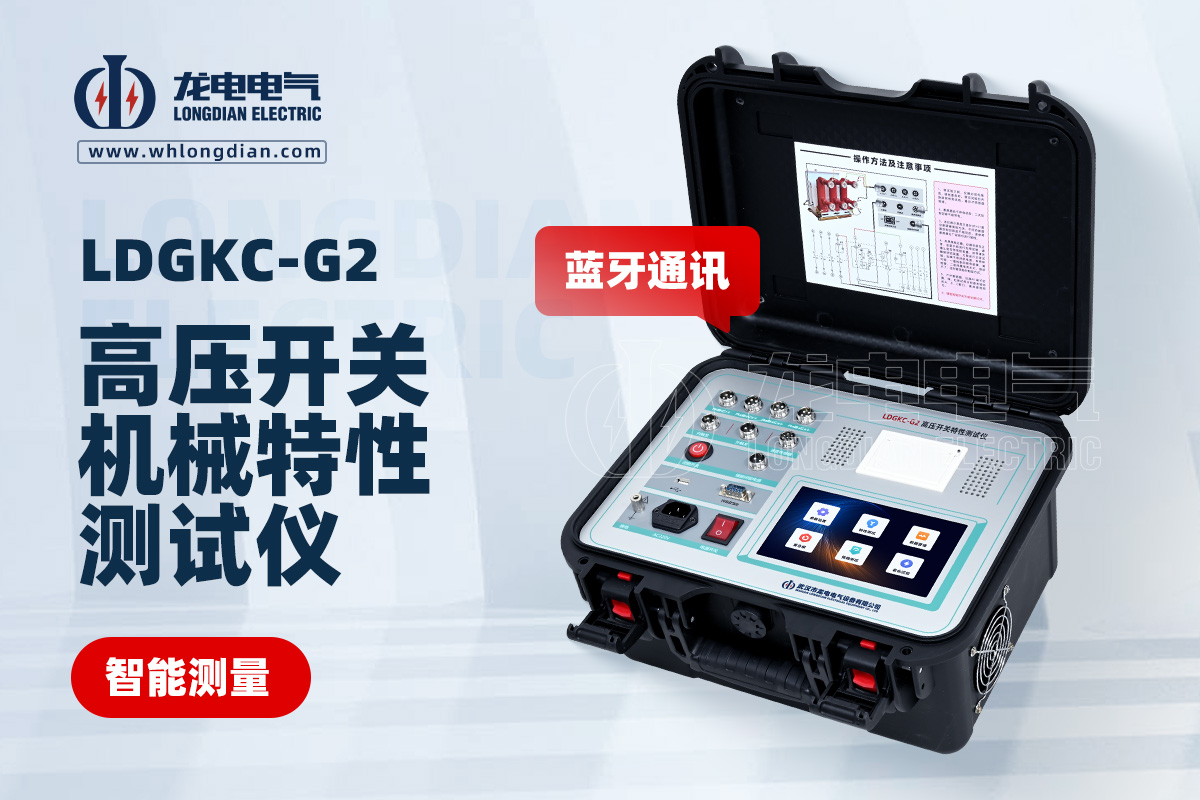

使用专业设备进行波形监测尤为关键。武汉市龙电电气设备有限公司生产的断路器机械特性测试仪，具有高精度采样、图形化显示、自动对比分析等功能，可同时测试行程、速度、时间、线圈电流等多项参数，为高压断路器的健康评估提供全面依据。其在电力公司、开关厂、检修单位广泛应用，有效提升了断路器状态检测和故障预判能力。

对于电力运维人员而言，掌握线圈电流波形的诊断方法，不仅能减少误判，还能及时发现影响断路器动作可靠性的深层次问题。随着状态检修理念的普及，波形分析将成为断路器健康管理中不可或缺的重要手段。
