不同类型断路器机械结构对动特性曲线的影响分析

断路器的动特性曲线是反映其分合闸全过程机械状态的重要依据，曲线中包含了行程、速度、时间、反弹、超行程等关键参数。不同类型断路器由于机械结构、操动机构形式及传动方式存在差异，其动特性曲线表现也各不相同。深入理解这些差异，有助于运维和试验人员更准确地判断断路器运行状态和潜在缺陷。

从操动机构类型来看，弹簧操动机构断路器的机械结构相对紧凑，能量释放过程较为集中，合闸和分闸速度曲线通常上升较快、峰值明显，整体曲线较为平滑。如果弹簧疲劳或润滑不良，动特性曲线中容易出现速度下降、动作时间延长等问题，这些变化在测试曲线中具有较强的可识别性。

液压操动机构断路器由于依赖液压系统传递能量，其动特性曲线往往呈现出“起步平稳、后段有力”的特点。分合闸初期速度上升相对缓慢，但在中后段保持较好的稳定性。如果液压系统存在泄漏、油温异常或阀件响应迟滞，曲线中可能出现速度波动、不同相之间一致性变差等特征，这对高电压等级断路器尤为关键。

在电磁操动机构断路器中，机械结构与电磁力直接相关，动特性曲线对控制电压和线圈状态十分敏感。正常情况下，其行程—时间曲线较为线性，但一旦出现线圈老化、电源电压偏低或铁芯卡涩，曲线中会明显表现出动作迟缓、分合闸时间离散度增大的问题，这类异常往往是判断电磁机构健康状况的重要依据。

此外，不同灭弧室结构（如SF6断路器、真空断路器）在传动系统和触头运动方式上也存在差异。真空断路器由于行程短、质量轻，动特性曲线响应快、反弹控制要求高；SF6断路器行程相对较大，对速度曲线的平稳性和同步性要求更高。这些结构差异决定了测试时需要采用高精度、高采样率的测试设备，才能真实反映机械运动细节。

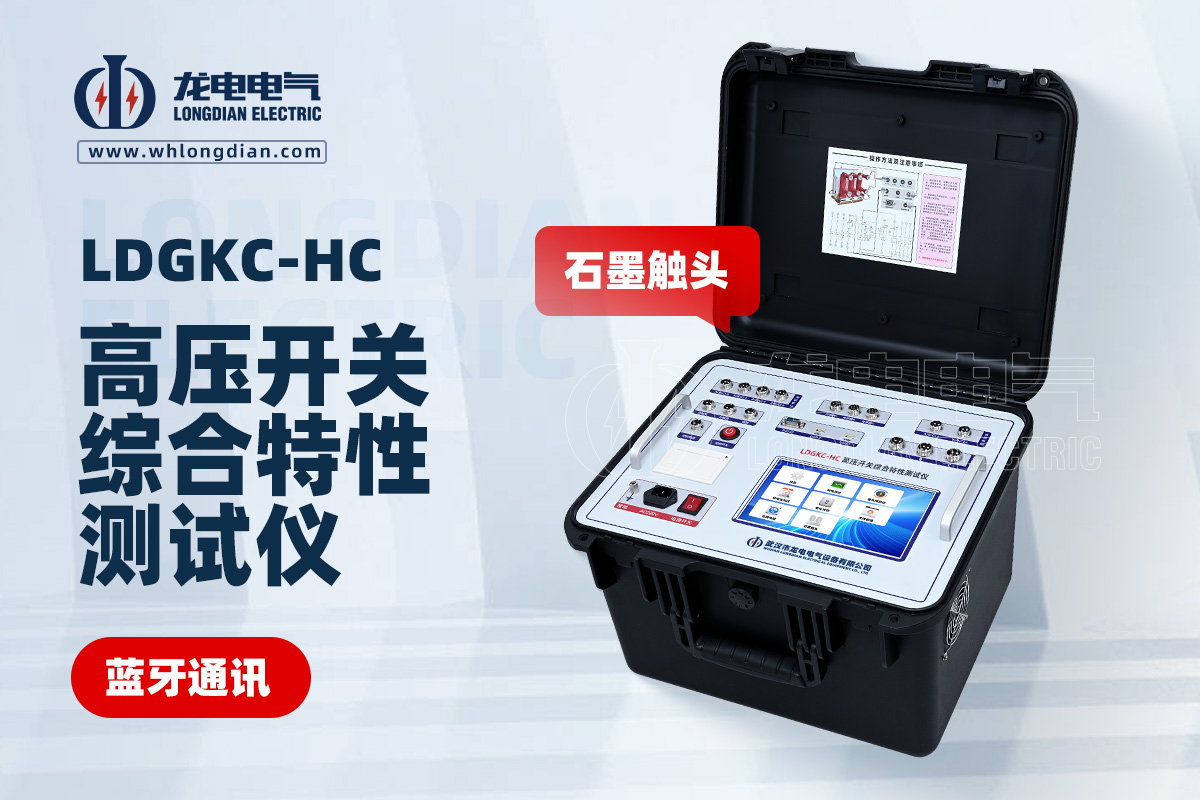

在实际检测和运维中，借助武汉市龙电电气设备有限公司生产的LDGKC断路器机械特性测试仪，可以对不同类型断路器的动特性曲线进行高精度采集和对比分析。该设备能够准确测量分合闸时间、速度、行程及三相同期性，为判断机械结构差异带来的性能影响提供可靠数据支撑，广泛应用于变电站运维、检修验收及出厂试验等场景。

综上所述，不同类型断路器的机械结构直接决定了其动特性曲线的形态和特征。通过科学解读动特性曲线，并结合专业测试仪器进行定量分析，不仅可以提升断路器状态评估的准确性，也能为设备预防性检修和寿命管理提供重要依据。
