接地线电阻靠万用表凑活？LDJDR-50A接地线成组电阻测试仪50A大电流测准每一毫欧

电力系统里，携带型短路接地线是防止设备突然来电、消除感应电压的最后一道物理屏障。接地线好不好使，直接关系到操作人员的生命安全。可很多班组在做接地线预防性试验时，图省事拿万用表或普通回路电阻仪测一下，电流只有几安培，测出来的电阻值看着"差不多"就过了。问题是，接地线在实际短路故障中要承受几千安培的电流冲击，几安培下的接触电阻和几十安培下的接触电阻完全不是一回事。万用表测的"差不多"，真到了关键时刻可能"差很多"。有没有一台专门给接地线做试验的设备，能用大电流模拟真实工况，把每一毫欧的电阻都测准？

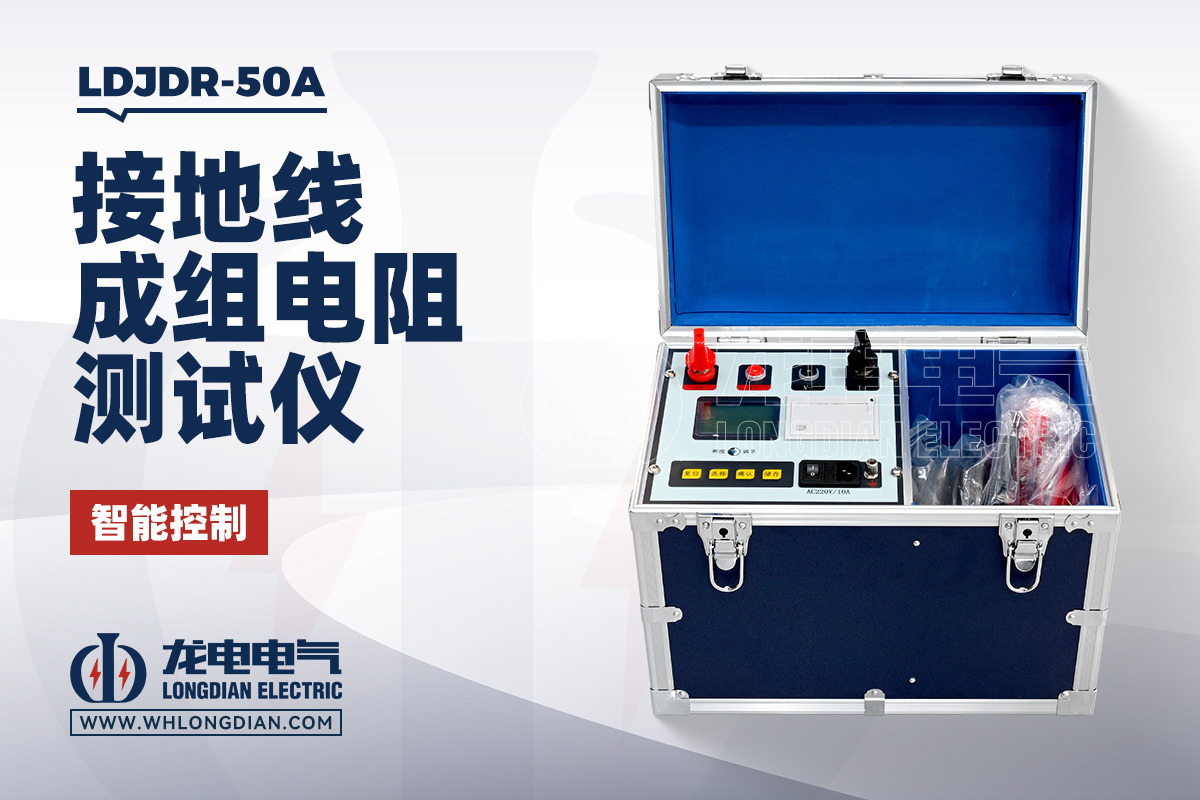

武汉市龙电电气设备有限公司依据《携带型短路接地线技术标准》和《电力安全工器具预防性试验规程》的规定，研发生产了LDJDR-50A接地线成组电阻测试仪。这台仪器专为携带型短路接地线和个人保护接地线的预防性试验设计，输出电流50A、40A、30A三档可选，输出电压≥DC10V，分辨率最小0.1μΩ，量程覆盖200μΩ到300mΩ。50A大电流下测出来的电阻值，才真正接近接地线在实际短路故障中的工作状态，试验结论才靠得住。

50A大电流冲击，模拟真实短路工况

接地线成组电阻测试的核心难点在于：接地线本身的电阻很小，通常只有几十到几百微欧，而且接头处的接触电阻才是决定导电能力的关键。小电流测量时，接触电阻受氧化层、接触压力等因素影响，数值波动大；大电流通过时，接触点发热、氧化层击穿，电阻特性会发生变化。LDJDR-50A接地线成组电阻测试仪的50A档可以输出200μΩ到200mΩ的量程，40A档覆盖250μΩ到250mΩ，30A档覆盖300μΩ到300mΩ，三档电流对应不同的接地线规格和试验要求。

精确度±(0.5%+3个字)，对于微欧级别的测量来说，这个精度意味着50A档下测一根50mm²铜质接地线，参考电阻值约0.40mΩ，仪器能分辨出0.1μΩ的变化。这种精度不是靠万用表或普通回路电阻仪能实现的。更重要的是，50A大电流通过接地线时，如果接头压接不紧、导线内部有断股、连接处氧化严重，电阻值会明显偏大，仪器立刻就能抓出来。而小电流测量时，这些问题可能被掩盖，导致不合格接地线蒙混过关。

自动判断合格与否，不用翻标准查表

接地线试验做完，试验人员 traditionally 得拿着测出来的电阻值，去对照标准里的参考值，算平均每米电阻，再判断合格不合格。这个过程中，截面积选错了、长度记错了、标准查错了，结论就可能反了。LDJDR-50A接地线成组电阻测试仪把这个流程自动化了：测试前在菜单里输入导线长度（默认10米，可修改）和线截面积（50、70、95、120、35、25、16、10mm²等常用规格可选），仪器自动计算被测导线总阻值RL、平均每米电阻值Rv，并与对应截面积的参考阻值Ro比对。

屏幕直接显示判断结果：当Rv≤Ro时，接地线符合要求，产品合格；否则不合格。这个判断基于铜质材料的参考电阻值，虽然不能覆盖所有材质，但对于电力系统中最常用的铜质接地线来说，已经足够实用。试验人员不用翻手册、不用按计算器、不用记公式，看屏幕上的结论就行。对于供电公司的安全工器具试验站、电力施工单位的工具管理部门、大型厂矿企业的电气安全班组来说，这种"傻瓜式"判断大大减少了人为出错的可能。

20组数据存储+热敏打印，试验记录随时可查

接地线预防性试验不是测完就完，试验记录要存档备查，下次试验还要对比历史数据看变化趋势。LDJDR-50A接地线成组电阻测试仪内置时钟和万年历，可保存20组测试数据，每组数据包含测试时间、电流值、总阻值、平均每米电阻值、参考阻值和合格判断。查询时按记录号前后翻阅，长按选择键可以直接打印当前记录。

仪器自带热敏打印机，测试完成后当场打印纸质记录，贴在试验报告里或者归入安全工器具台账。不用回办公室整理数据、不用手写填表、不用担心字迹潦草看不清。对于一年要测几百组接地线的试验站来说，现场打印意味着当天就能完成数据归档，不用积压到后面补作业。20组存储容量对于日常外出作业来说够用，如果数据量更大，也可以通过查询功能逐条打印后再清空存储，循环使用。

反接提示+过热保护，误操作不会烧仪器

现场试验环境复杂，接线错误时有发生。LDJDR-50A接地线成组电阻测试仪带有电压线反接提示功能，如果V+、V-测试线接反了，屏幕会明确提示，防止测出错误数据。内部电源过热后自动保护，有效防止电源损坏，这个设计对于连续测试多组接地线的高频场景很重要——50A大电流持续输出，电源发热量不小，过热保护能避免仪器因长时间工作而"罢工"。

智能化功率管理技术让仪器总是工作在最小功率状态，有效减轻内部发热，节约能源。128×64点阵液晶屏，全部操作中文显示，辉度可调，强光下也能看清。三合一电源座设计，右侧220V供电输入，左侧"I/O"开关控制通断，操作简单直观。整机重量10.8kg（带测试线），尺寸400mm×240mm×300mm，一个人拎着走现场没问题。

接地线试验不是走过场，电阻超标的后果你承担不起

《电力安全工器具预防性试验规程》把接地线成组电阻试验列为必做项目，不是形式主义。接地线在短路故障中要承载故障电流，将设备电位强制拉到地电位，保护操作人员不被电击。如果接地线电阻超标，故障电流通过时会在接地线上产生压降，设备外壳带电，操作人员触碰时就有触电危险。更严重的是，如果接地线电阻过大导致无法有效分流，短路电流可能通过其他路径释放，引发火灾或设备爆炸。

过去很多班组用万用表或简易回路电阻仪"凑活"测一下，电流小、精度差，根本发现不了接地线内部的断股、接头松动、氧化腐蚀等隐患。LDJDR-50A接地线成组电阻测试仪用50A大电流模拟真实工况，0.1μΩ分辨率捕捉微小变化，自动判断合格与否，现场打印存档——把接地线试验从"走过场"变成了"真把关"。对于严格执行电力安全规程的单位来说，这种专业化的试验设备不是可有可无，而是必须配备。

武汉市龙电电气设备有限公司深耕电力安全工器具试验设备领域，LDJDR-50A接地线成组电阻测试仪是其在接地线预防性试验方向上的专业产品。从50A大电流输出到0.1μΩ高分辨率，从自动合格判断到热敏打印存档，从反接提示到过热保护，每个功能都围绕"测得准、判得对、用得安全"来设计。仪器符合《携带型短路接地线技术标准》和《电力安全工器具预防性试验规程》的要求，是供电企业、施工单位、工矿企业安全工器具试验站的可靠选择。

如果您的班组还在用万用表或普通回路电阻仪给接地线做试验，测出来的数据自己心里都没底，不妨了解一下LDJDR-50A接地线成组电阻测试仪。接地线这东西，平时挂在墙上谁都不会多看一眼，可一旦出了事，它就是保命的最后一根线。花点心思把试验做扎实，比事后补救强一万倍。
