变压器变比测不准、组别判不对？LDBBZ-1200绕组匝数比测试仪一次搞定

变压器出厂交接和预防性试验，变比组别测试是必做项目。可实际干活的时候，很多班组都碰到过这些糟心事：传统变比测试仪档位识别老是出错，调压开关切了一档仪器显示另一档；三相变压器测完三组数据对不上，怀疑是接线问题还是仪器问题；遇到Z型变压器、整流变压器这些"特殊型号"，普通仪器直接报错用不了；更头疼的是，现场测完数据得抄回办公室整理，再手动填报告，一来二去半天过去了。有没有一台设备，能把变比、组别、档位、角度一次性测准，还能在现场直接出报告？

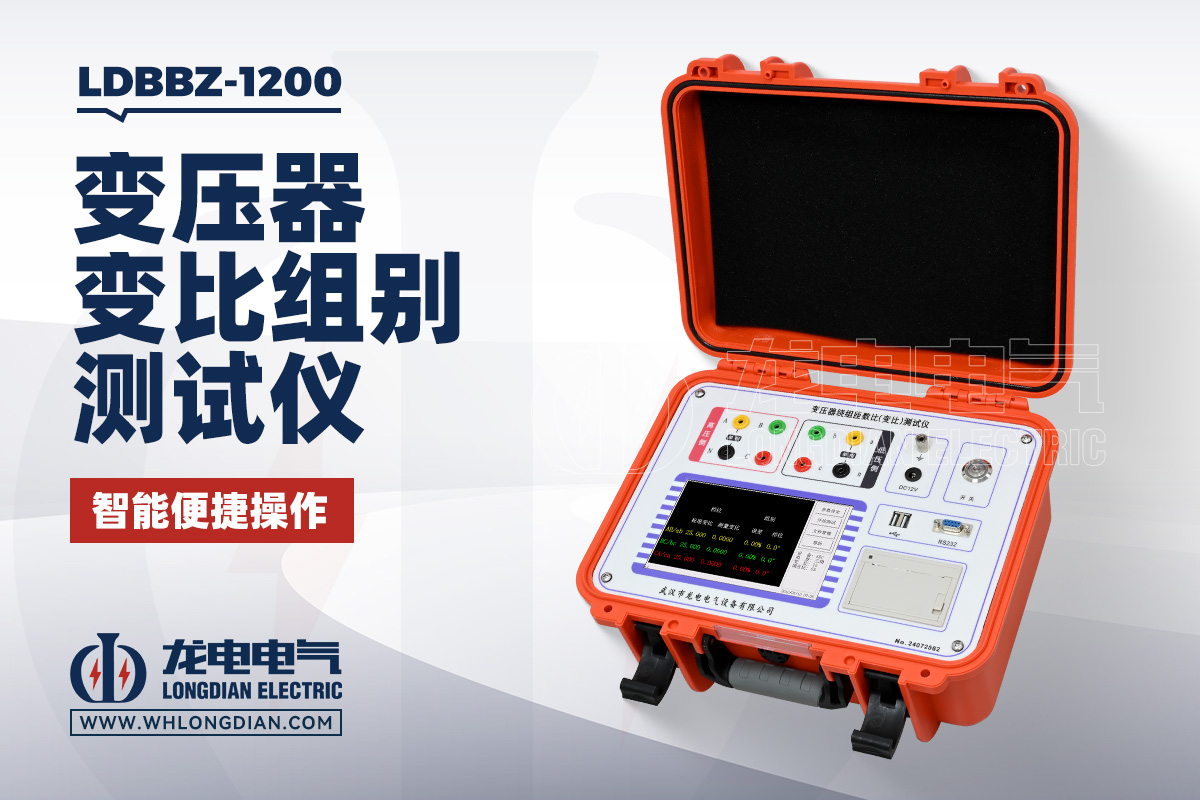

武汉市龙电电气设备有限公司研发生产的LDBBZ-1200变压器绕组匝数比测试仪，就是冲着解决这些实际问题来的。这台仪器依据DL/T963-2005通用技术条件设计，严格遵循《电力设备交接和预防性试验规程》，变比测试范围覆盖1到10000，1-999.9范围内精度达到0.2级，1000-10000范围内精度0.5级，角度分辨率0.01°，组别测试范围1-12。换句话说，从配电室的小容量变压器到变电站的大型主变，从常规三相变压器到各种特种变压器，它都能测、测得准。

六通道同步采样，三相数据一次出齐不用来回倒

传统变比测试仪很多是逐相测量，A相测完换B相，B相测完换C相，不仅效率低，还容易因为接线松动或接触不良导致数据漂移。LDBBZ-1200变压器绕组匝数比测试仪采用六通道同时采样技术，三相高压和三相低压同步采集，真正意义上的三相同时测量。接线一次到位，按开始测试后，AB/ab、BC/bc、CA/ca三组变比误差和相位角度同时显示在800×480彩色触摸屏上，不用来回切换、不用反复接线，数据一致性自然更好。

仪器内部没有采用继电器，而是靠微型计算机直接控制输出。继电器在长时间高频切换后触点容易氧化、接触电阻增大，导致输出电压不稳定，这是很多变比测试仪用久了精度下降的元凶。去掉继电器这个中间环节，LDBBZ-1200的寿命和稳定性就有了根本保障，特别适合供电公司检修班组这种一年要测几百台变压器的高频使用场景。

特种变压器也能测，Z型、整流、移相一个不落

电力系统里不只有普通的三相双绕组变压器。Z型接地变压器、带多次脉冲的整流变压器、移相变压器、PT、CT……这些特种设备的变比组别测试，很多通用仪器根本不支持，班组不得不另外借设备或者送外委检测，费时费钱。LDBBZ-1200变压器绕组匝数比测试仪在设备类型选项里直接内置了这些型号，选择对应类型后，仪器自动调整输出波形和采样算法，不用操作人员去记复杂的接线方式和参数公式。

比如测Z型变压器时，仪器自动产生幅值可调节、稳定、相位恒定的三相120°电源，六通道同步采集各绕组的电压和相位关系，直接计算出Z型接法特有的变比和组别。测整流变压器时，针对多次脉冲绕组的复杂接线，仪器也能准确识别各绕组的匝数比和连接组别。一台设备覆盖多种变压器类型，对于变压器制造厂、电力安装公司、供电公司的试验班组来说，意味着少买几台专用仪器、少培训几种操作方法，综合成本降下来的同时，现场灵活性反而提高了。

参数设一次、数据存一起，打印报告一键完成

现场试验最烦的不是测，是测完后的整理工作。LDBBZ-1200变压器绕组匝数比测试仪在这方面做了不少贴心的设计。参数设置界面一次性输入设备名称、设备类型、高低压额定电压、档位电压差、开关分接范围等信息，后面直接点开始测试就行，数据自动保存在同一个文档里。一台变压器如果有多个档位，换档后点击继续测试，所有档位的数据按顺序累积存储，打印的时候一次性按档位顺序全部打出，不用像传统仪器那样测一个档存一次、打印一次。

仪器内置1000组数据存储空间，也支持外接U盘导出。更实用的是，它能直接生成Word格式的试验报告，报告模板里设备名称、型号规格、额定容量、测试时间、各档位变比误差、相位角度、组别判定等字段自动填充，格式规范、数据完整。测完最后一档，插上U盘导出报告，回到办公室直接打印盖章，或者通过邮件发给调度审核，整个流程顺畅得很。对于赶工期、抢停电窗口的试验班组来说，这个功能省下来的时间，可能就是当天多完成一台变压器的测试量。

误接380V也不烧，输出短路不炸机

现场接线环境复杂，误操作在所难免。LDBBZ-1200变压器绕组匝数比测试仪的电源输入做了宽电压设计，误接AC380V时仪器能正常工作而不会烧毁，这个设计救过不少班组的急——有些老旧变电站配电箱标识不清，220V和380V插座挨在一起，一不留神插错了，普通仪器可能直接冒烟报废，这台仪器顶多提示一下电压偏高，继续干活。

输出短路保护也是硬指标。试验过程中如果测试线意外短接，或者变压器绕组内部存在短路故障，仪器自动切断输出，不会损坏内部功率器件。高低压接反、测试线接触不良、线圈开路这些常见错误，屏幕上都有对应的状态提示，比如"请检查高压和低压接线""请检查测试线是否正常"，操作人员一看就知道问题出在哪儿，不用凭经验瞎猜。仪器内部还有强大的保护功能，输出短路不损坏仪器，这一点对于经常要带着设备到处跑的现场试验人员来说，等于给设备上了份保险。

锂离子电池供电，没有插座的地方照样测

很多变压器安装在户外箱变、杆上变或者偏远变电站，现场不一定有稳定的交流电源。LDBBZ-1200变压器绕组匝数比测试仪采用12V锂离子电池供电，充满电后连续测试多台变压器没有问题，不用拖着电源线找插座。仪器重量轻便，配合外挂鼠标操作，触摸屏点选加鼠标确认，两种方式随心切换。高速热敏打印机内置在机箱里，测试报告现场就能打出来，不用另外接打印机。

使用温度范围-10℃到40℃，相对湿度小于85%RH，南方湿热天气和北方寒冷环境都能适应。对于电力安装公司的外线施工队、供电公司的配电运检室、大型工矿企业的电气试验班来说，这种"不挑环境、不挑电源"的便携性，是选择现场测试设备时的重要考量。

变比测试不是走形式，数据准不准关系到变压器能不能并网

变比试验的目的，不只是看看铭牌上的数字对不对。它要检查电压分接开关指示位置是否正确，判断变压器是否存在匝间短路，测出三相变压器本身变压比的不平衡度，最终为变压器能否并列运行提供依据。两台变压器并联运行，变比相差太大就会产生环流，轻则损耗增加、发热严重，重则保护动作、跳闸停电。所以交接试验和预防性试验规程把变比组别测试列为必做项目，不是形式主义，而是实实在在的安全保障。

LDBBZ-1200变压器绕组匝数比测试仪从设计之初就围绕"测得准、测得快、用得久"三个目标。0.2级精度、0.0001变比分辨率、0.01°角度分辨率，这些参数不是写在说明书上好看的，而是确保试验结论可靠的基础。六通道同步采样、异频测试输出不受工频波动影响、无继电器长寿命设计，这些技术细节决定了仪器在年复一年的高频使用中，精度不会慢慢"跑偏"。触摸屏操作、Word报告输出、U盘数据导出，这些功能让现场试验人员从繁琐的后勤工作中解放出来，把精力集中在测试本身。

武汉市龙电电气设备有限公司多年来专注于电力检测设备的研发与制造，LDBBZ-1200变压器绕组匝数比测试仪是其在变压器试验领域的代表性产品。从常规三相变压器到Z型、整流、移相等特种变压器，从交接试验到预防性试验，从现场测试到报告输出，这台仪器试图把变压器变比测试的各个环节都覆盖到位，让班组少带设备、少做重复劳动、少出判断错误。

如果您的试验班组也在为变比测试的精度、效率或特种变压器兼容性发愁，不妨了解一下LDBBZ-1200变压器绕组匝数比测试仪。有时候，试验数据反复不合格，不一定是被试品有问题，也可能是测试设备跟不上要求。换一台精度更高、功能更全、操作更顺手的仪器，试验结论的可信度和工作效率，可能完全是两个水平。
