电力变压器不同接线组别对变比测试结果的影响解析

在电力系统中，变压器变比测试是出厂试验、交接试验及预防性试验中的关键项目之一。通过变比测试，可以验证变压器绕组匝数比是否符合设计要求，并及时发现匝间短路、接线错误等隐患。然而，变压器的接线组别不同，其相电压、线电压及相位关系存在明显差异，若在测试过程中忽视接线组别因素，往往会对变比测试结果的判读产生较大影响。

首先，不同接线方式直接决定了测量电压的计算关系。常见的变压器接线组别包括 Y/Y、Y/Δ、Δ/Y、Δ/Δ 等。当高、低压侧采用星形（Y）接线时，线电压与相电压之间存在 √3 的关系；而在三角形（Δ）接线中，线电压与相电压相等。如果在变比测试中仍按相同的计算逻辑处理不同接线组别的数据，就可能出现表观变比“偏大”或“偏小”的现象，导致误判变压器性能。

其次，接线组别中的相位关系也会影响测试结果的正确性。带有时钟表示法的变压器（如 Dyn11、Yd1 等）在高低压侧存在固定的相位差。如果测试仪器无法自动识别组别，或接线方式与实际组别不匹配，测试过程中容易出现无法稳定测量、数据跳变甚至报错的情况。因此，在进行变比测试前，准确了解并设置变压器的接线组别是保证测试可靠性的前提。

再次，现场测试中人为接线方式也与组别密切相关。对于星形接线的变压器，是否引出中性点、是否采用线电压测试，都会影响最终测量值；而对于三角形接线，若未按照正确的端子顺序连接，可能导致测试结果明显偏离标准。此时，具备自动接线判断和组别识别功能的测试设备，可以有效降低人为因素带来的误差。

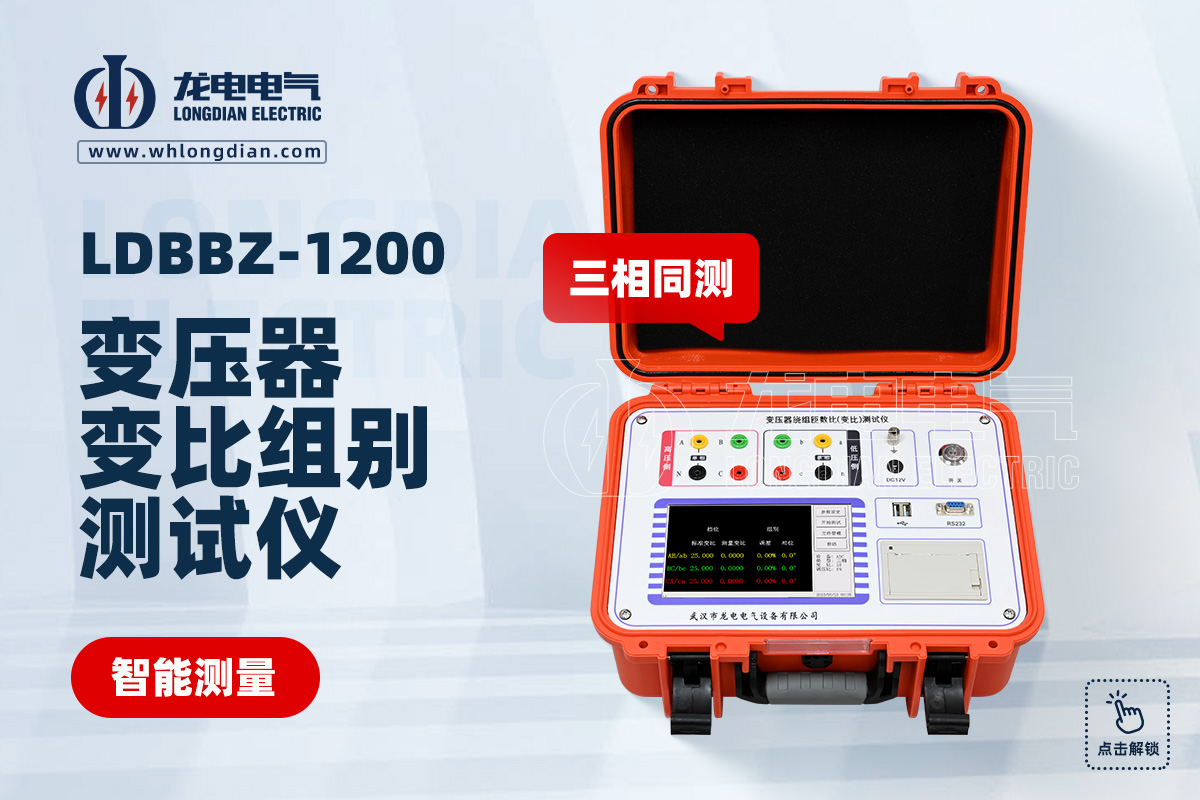

在实际应用中，武汉市龙电电气设备有限公司生产的变压器变比组别测试仪，针对不同接线组别进行了专门的算法优化设计。该仪器能够自动识别变压器的接线方式和组别号，并根据不同组别特性自动完成电压换算与相位分析，避免因 √3 倍关系或相位差引起的误判。同时，仪器操作简便、测试速度快，特别适合变电站现场及制造厂试验环境使用，为变压器质量把控和运行安全提供了可靠的数据支撑。

综上所述，不同接线组别对变压器变比测试结果具有直接而深远的影响。只有在充分理解接线组别原理的基础上，结合具备智能识别能力的专业测试仪器，才能确保变比测试结果真实、准确，为电力设备的安全稳定运行奠定坚实基础。
