局放检测怎么选传感器？最佳局放传感器组合方案全面解析

随着电力设备状态检修理念的不断普及，局部放电检测已经成为变压器、开关柜、电缆、GIS 等高压设备预防性试验中的重要项目。局部放电往往是绝缘老化、内部缺陷以及设备故障的早期信号，而不同类型的局放信号具有不同传播特征，因此单一传感器很难满足复杂现场环境的检测需求。如何选择最佳局放传感器组合方案，已经成为提升检测准确率与故障定位能力的重要课题。

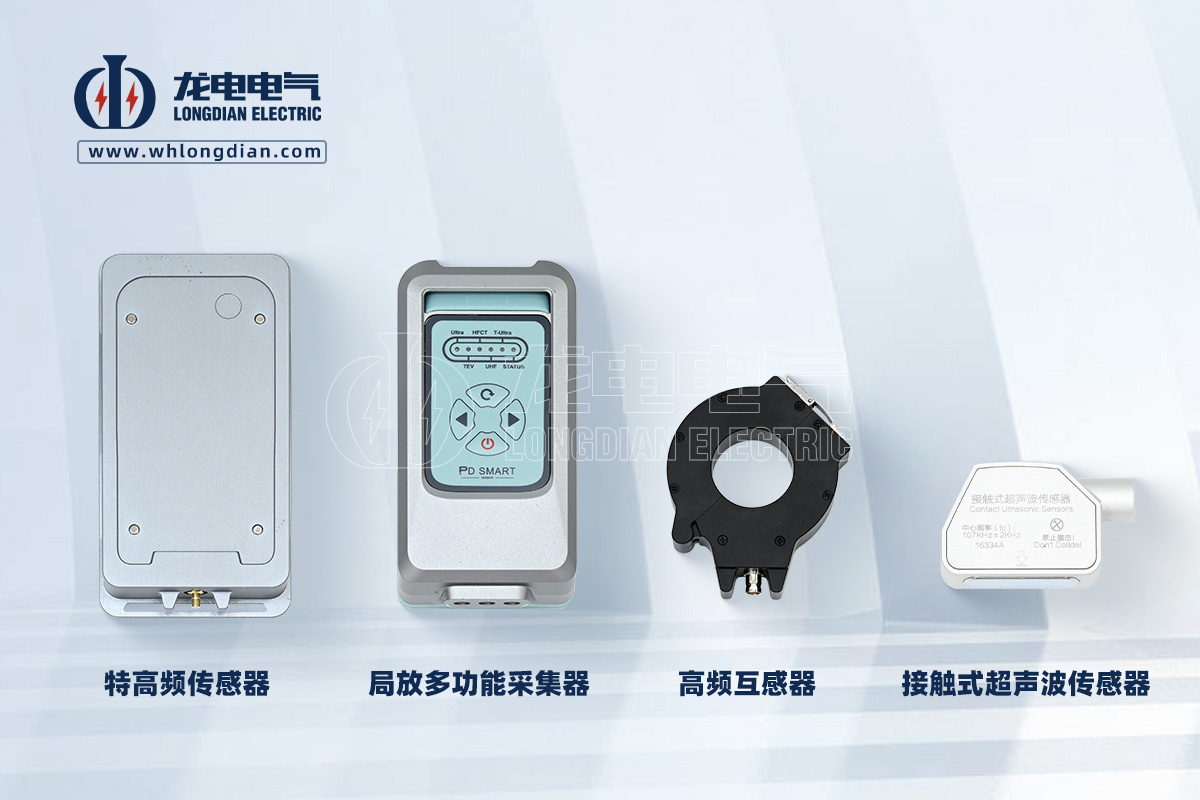

目前常见的局放传感器主要包括 TEV 传感器、超声波传感器、UHF 超高频传感器以及高频电流传感器（HFCT）等。不同传感器各有优势，合理组合使用能够实现互补检测，从而有效降低误判与漏检概率。

TEV（暂态地电压）传感器主要用于金属封闭开关柜局放检测。局放产生的高频脉冲会在金属外壳形成瞬态地电压信号，TEV 传感器能够快速捕获这些信号。其优点是安装方便、无需停电、抗干扰能力较强，特别适用于中压开关柜在线巡检。但 TEV 对内部放电位置的精确判断能力相对有限，因此通常需要与其他传感器配合使用。

超声波传感器则主要利用局放产生的机械振动与超声波信号进行检测。由于超声波具有较强方向性，因此非常适合用于局放点定位。特别是在开关柜、电缆接头及变压器局放检测中，超声波能够有效识别放电源位置。同时，超声波检测对电磁干扰不敏感，在复杂变电站环境中具有较高稳定性。不过，其检测距离受环境影响较大，因此在远距离检测时灵敏度会有所下降。

UHF 超高频传感器是目前 GIS 设备局放检测中应用最广泛的方案之一。GIS 内部局放会产生数百 MHz 至 GHz 级别的超高频电磁波，而 UHF 传感器能够有效接收这些信号。由于高频段外界干扰较少，因此检测灵敏度和可靠性非常高，尤其适用于 GIS、GIL 等封闭式高压设备的在线监测。对于重要变电站和超高压系统而言，UHF 传感器已经成为局放监测的重要组成部分。

HFCT 高频电流传感器主要用于电缆局放检测。局放脉冲会沿电缆接地线传播，HFCT 可通过检测接地线中的高频脉冲电流实现局放分析。该方法对电缆接头缺陷、绝缘老化以及局部击穿具有较高灵敏度，在电缆状态评估中应用广泛。

在实际工程应用中，最佳局放传感器组合通常采用“TEV+超声波”方案用于开关柜检测，“UHF+超声波”方案用于 GIS 检测，“HFCT+超声波”方案用于电缆检测。这种组合方式既能实现局放信号检测，又能提高故障定位能力，从而大幅提升检测结果可信度。

例如在开关柜检测中，TEV 可快速判断设备是否存在局放活动，而超声波则进一步确认放电位置与严重程度。对于 GIS 设备而言，UHF 负责高灵敏度局放捕获，超声波辅助定位与趋势分析，两者结合能够有效避免误报警问题。

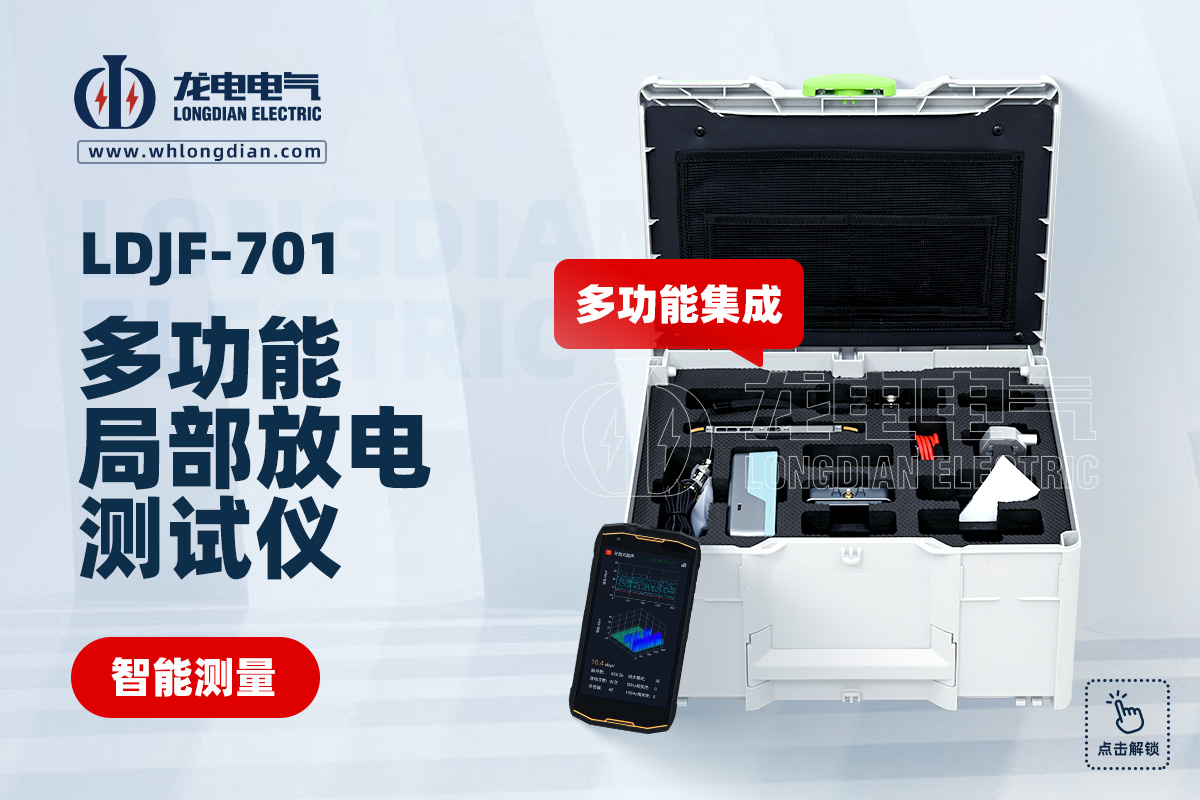

此外，现代智能局放测试仪已经支持多通道同步采集、多传感器融合分析以及 PRPD 图谱识别技术，可以同时接入多种传感器，实现综合在线监测。武汉市龙电电气设备有限公司生产的局放测试仪，支持 TEV、超声波、UHF 及 HFCT 等多类型传感器接入，具备高灵敏度检测、抗干扰分析、局放趋势评估及数据存储功能，可广泛应用于变电站、电缆线路、开关柜及 GIS 设备局放检测领域。

对于电力运维单位来说，合理选择局放传感器组合方案，不仅能够提高故障发现效率，还能有效降低设备突发故障风险。未来随着智能电网与状态检修技术发展，多传感器融合检测将成为局放监测的重要趋势，而高性能局放测试仪也将在电力设备安全运行中发挥越来越重要的作用。
