变压器短路阻抗测试仪是什么？工作原理、测试方法与核心用途全面解析

在电力系统运行过程中，变压器作为核心输配电设备，其运行状态直接影响整个电网的安全与稳定。而短路冲击、电动力作用以及运输振动等因素，往往会导致变压器绕组发生位移、变形甚至损伤。为了及时发现这些潜在问题，变压器短路阻抗测试成为电力预防性试验中的重要项目，而变压器短路阻抗测试仪则是完成该项检测的重要设备。

所谓变压器短路阻抗，是指在一侧绕组短接条件下，另一侧施加额定频率电压，使绕组流过额定电流时所对应的阻抗值。短路阻抗能够反映变压器绕组结构与漏磁场分布情况，因此一旦绕组发生机械变形，其阻抗参数通常会出现明显变化。通过对短路阻抗数据进行测量与分析，可以有效判断变压器内部绕组是否存在位移、松动或变形问题。

变压器短路阻抗测试仪的工作原理，主要是通过向变压器施加稳定交流测试电源，并同步采集电压、电流及相位数据，经过数字运算后得到阻抗、电抗以及阻抗百分比等参数。测试过程中，设备会自动计算测量结果，并与历史数据或出厂数据进行对比，从而分析变压器运行状态是否正常。

在实际试验中，短路阻抗测试通常采用低电压、大电流方式进行。由于测试电压较低，因此不会对变压器绝缘造成损伤。同时，测试结果对绕组结构变化非常敏感，因此能够有效发现早期机械故障。特别是在变压器经历外部短路故障后，短路阻抗测试已成为判断设备是否继续运行的重要依据。

变压器短路阻抗测试仪的核心用途之一，就是检测绕组变形。变压器在遭受短路电流冲击时，会受到巨大的电动力作用，严重时可能导致绕组轴向位移或径向变形。这类问题如果无法及时发现，后续运行中可能进一步恶化，最终引发绝缘击穿甚至设备烧毁。通过定期开展短路阻抗测试，可以提前识别风险隐患，提高设备运行可靠性。

此外，短路阻抗测试还广泛应用于变压器出厂试验、交接试验以及大修验收中。对于生产厂家而言，短路阻抗参数能够反映产品设计与制造工艺是否符合标准要求；对于电力运维单位而言，则能够通过历次数据变化趋势分析设备健康状态。

随着智能化测试技术的发展，现代变压器短路阻抗测试仪已经具备自动测试、自动换算、自动生成报告等功能。设备通常采用高精度数字采样技术，能够有效提高测试稳定性与抗干扰能力。同时，部分设备还支持三相自动测试、数据存储、USB 导出以及后台管理系统对接，大幅提升现场试验效率。

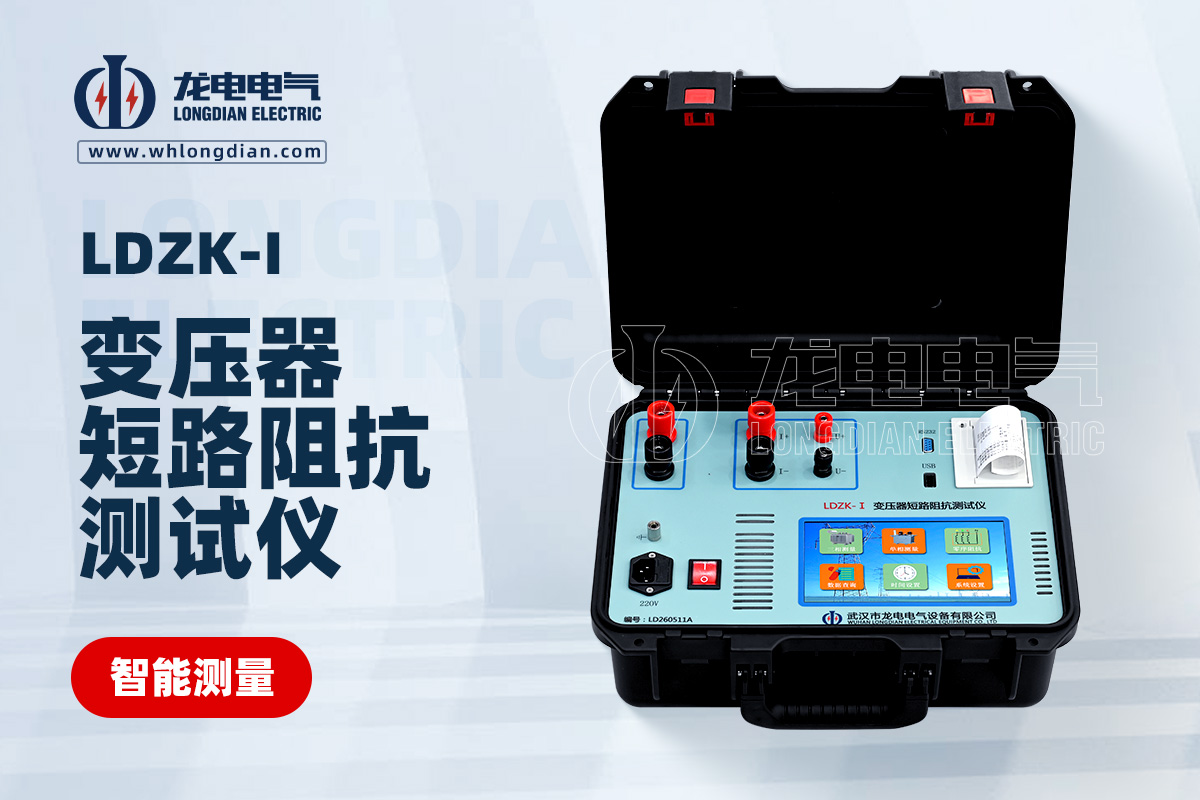

武汉市龙电电气设备有限公司生产的变压器短路阻抗测试仪，采用高性能数字信号处理技术，具备测量精度高、测试速度快、抗干扰能力强等特点，可广泛应用于电力系统、变压器制造厂、电力检修单位及第三方检测机构。设备支持阻抗、电抗、功率及波形分析等多项测试功能，能够满足不同容量变压器的现场检测需求。

总体来看，变压器短路阻抗测试不仅是评估变压器机械稳定性的重要手段，更是保障电网安全运行的重要技术措施。随着电力设备状态检修理念不断深化，短路阻抗测试仪将在变压器故障预警与状态评估中发挥越来越重要的作用。对于电力企业而言，选择性能稳定、测试精度高的变压器短路阻抗测试仪，将有助于提升设备运维质量与运行安全水平。
