串联谐振测试装置频率调节原理详解：为何必须精准寻找谐振点？

在高压电力设备耐压试验中，串联谐振测试装置因其输出容量大、体积小、试验效率高等优势，被广泛应用于电力电缆、GIS组合电器、变压器以及发电机等设备的交流耐压试验。尤其在超高压和大容量设备检测领域，串联谐振技术已经成为主流测试方案。而在整个测试过程中，“频率调节”则是串联谐振装置实现高压输出的核心关键。很多用户虽然了解串联谐振能够升压，却并不清楚其频率调节背后的工作原理。实际上，只有准确找到谐振点，设备才能真正发挥最佳测试效果。

串联谐振测试装置的基本原理，是利用电感与被试品电容之间发生串联谐振，在谐振状态下实现高电压输出。系统通常由变频电源、励磁变压器、电抗器以及被试设备组成。当系统达到谐振条件时，电路中的感抗与容抗大小相等、方向相反，整个回路呈现纯阻性状态，此时回路电流达到最大，而电源所需输出功率则显著降低。

串联谐振的核心条件为：
f=1/2π √_LC

其中，f为谐振频率，L为电抗器电感量，C为被试品等效电容量。从公式可以看出，当被试设备电容量发生变化时，系统谐振频率也会随之改变。因此，在实际试验过程中，必须通过调节输出频率，使系统达到最佳谐振状态。

不同类型的电力设备，其电容量差异较大。例如长距离高压电缆具有较大的电容，而GIS设备、电力变压器或发电机绕组则具有不同的电容特性。因此，串联谐振测试装置必须具备宽范围频率调节能力，才能适应不同被试设备的试验需求。通常情况下，现代串联谐振装置的输出频率范围可覆盖20Hz至300Hz甚至更宽，以满足各种现场耐压测试要求。

频率调节的本质，是通过变频控制电源不断改变输出频率，寻找系统电流最大、输出电压最高的位置。当频率逐渐接近谐振点时，回路中的容抗与感抗逐渐趋于平衡，系统阻抗迅速下降，此时输出电压会明显升高。如果继续偏离谐振频率，则升压效果会减弱。因此，试验人员通常需要缓慢调节频率，并实时观察电压、电流变化，以准确锁定最佳谐振点。

在实际现场测试中，频率调节不仅关系到升压效率，还直接影响试验安全性。如果频率偏差较大，系统可能无法建立稳定谐振，导致输出电压不足；而在某些情况下，错误频率还可能造成局部过电压，引发设备保护动作。因此，现代串联谐振测试设备通常会配备自动扫频与自动寻谐功能，通过智能算法快速锁定谐振点，大幅提高试验效率与安全性。

此外，串联谐振技术相比传统工频耐压试验还有一个重要优势，就是电源容量需求较小。在谐振状态下，电源只需补偿系统损耗功率即可，而不需要提供全部试验功率。这也是串联谐振设备能够实现“大容量、小体积”的重要原因。尤其在高压电缆现场试验中，传统工频设备往往体积庞大，而串联谐振系统则更加适合现场运输与操作。

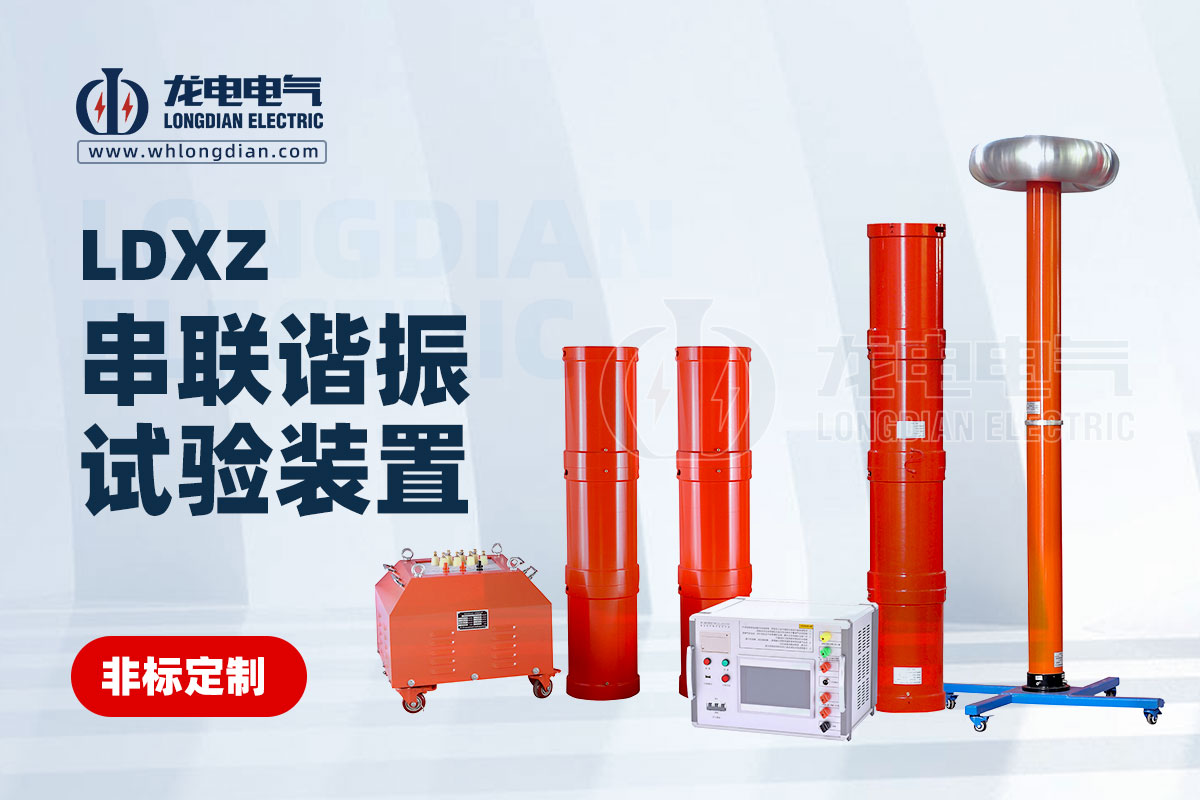

目前，武汉市龙电电气设备有限公司生产的串联谐振测试装置，采用数字变频控制技术与智能自动寻谐系统，可实现快速频率调节与精准谐振定位。设备具备输出稳定、波形失真小、保护功能完善等特点，广泛应用于高压电缆、GIS、电力变压器及发电机交流耐压试验领域。通过智能化频率控制，能够有效提升现场测试效率，降低人工操作难度，满足现代电力系统高标准耐压试验需求。

随着电网向高电压、大容量方向发展，传统耐压试验设备已经难以满足现场检测需求，而串联谐振技术凭借其高效、安全、节能等优势，正在成为高压试验领域的重要发展方向。深入理解串联谐振测试装置的频率调节原理，不仅有助于提高试验准确性，也能够帮助用户更加科学地完成现场耐压测试工作，保障电力设备长期安全稳定运行。
