电能质量测试仪如何选择电压暂降与闪变测量范围？关键参数解析

随着工业自动化和智能电网的快速发展，电能质量问题越来越受到用户关注。其中，电压暂降与电压闪变是最常见、影响范围最大的两类电能质量问题。尤其在大型工厂、数据中心、轨道交通以及精密制造行业中，短时间的电压波动就可能导致设备停机、PLC误动作甚至生产线瘫痪。因此，合理选择电能质量测试仪的电压暂降与闪变测量范围，对于准确分析电网运行状态具有重要意义。

电压暂降通常是指电网电压在短时间内突然下降，随后又恢复正常的现象。其持续时间一般从半个周波到数秒不等，常见原因包括大型电机启动、线路短路故障、变压器投切以及系统冲击负荷等。当电压下降幅度超过设备允许范围时，敏感设备可能出现复位、停机或误报警等问题。

在电能质量分析中，电压暂降通常采用额定电压百分比进行表示：
ΔU%=((U_N−U)/U_N)×100%

其中，UN为额定电压，U为实际运行电压。通过该参数，可以判断电压下降程度是否超出国家标准或设备允许范围。

而电压闪变则是一种周期性或随机性的电压波动现象，通常由冲击性负荷引起，例如电弧炉、电焊机、大型轧钢设备以及频繁启动的重载电机等。虽然闪变幅度可能并不大，但由于其频繁波动，会引起照明闪烁、设备振动以及控制系统不稳定等问题。长期存在的闪变还可能影响电力设备寿命和用户用电体验。

在选择电能质量测试仪时，很多用户往往只关注谐波分析功能，而忽略了电压暂降与闪变测量范围的重要性。实际上，如果测量范围选择不合理，就可能导致关键故障无法被准确记录。例如，对于工业现场中可能出现较大电压跌落的系统，如果测试仪暂降记录范围过窄，就容易遗漏真实故障数据。

一般来说，电压暂降测量范围应覆盖额定电压的10%～120%左右，这样既能够记录深度跌落，也能够监测过电压事件。同时，测试仪还应具备较高的采样速度与事件捕捉能力，以便准确记录瞬态变化过程。对于高端电能质量分析应用，部分设备甚至能够记录毫秒级电压波动数据。

而在闪变测量方面，则需要重点关注短时闪变值（Pst）与长时闪变值（Plt）测量能力。不同工业环境对闪变敏感程度差异较大。例如冶金行业、电气化铁路以及大型机械制造企业，其电网波动通常较明显，因此需要选择闪变测量精度更高、动态范围更宽的测试设备。

此外，测试环境电压等级也是选择测量范围的重要依据。在低压配电系统中，常见测量范围通常为380V、690V等；而在变电站或高压输电系统中，则需要配合电压互感器进行高压侧测量。因此，电能质量测试仪必须具备良好的输入适应能力以及宽量程设计，才能满足不同现场工况需求。

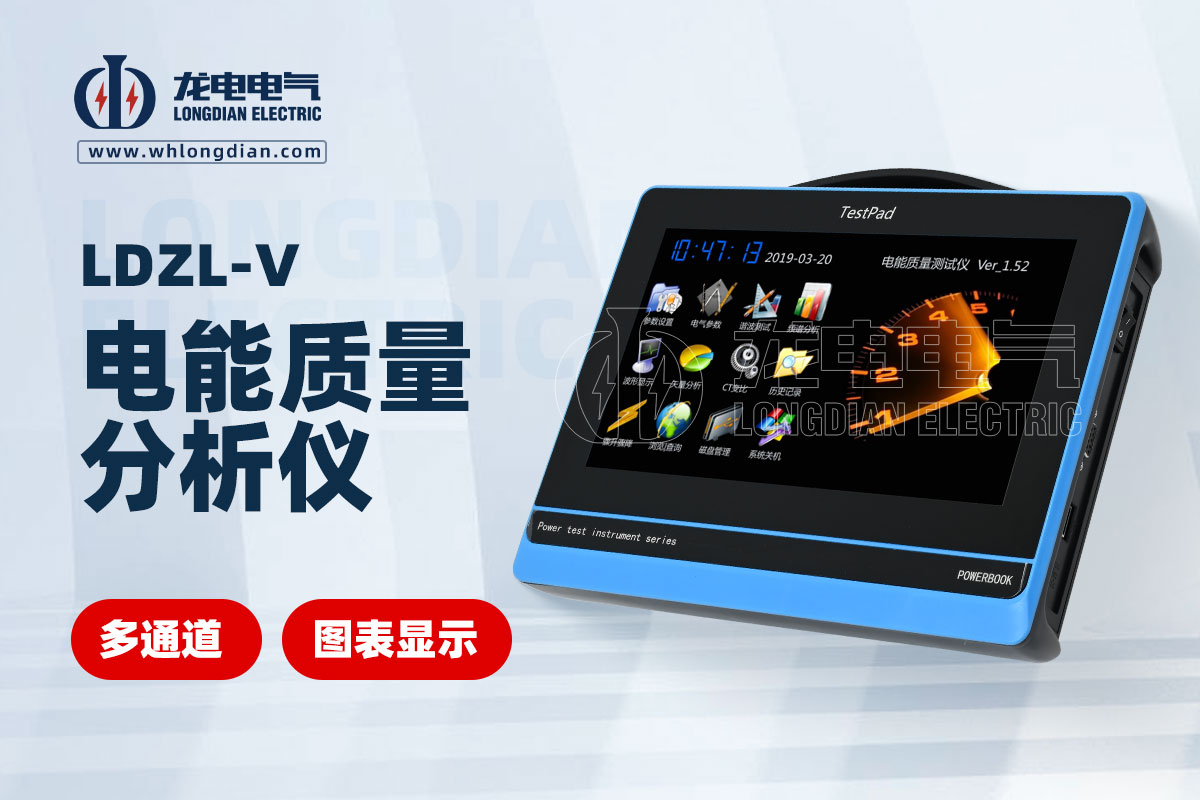

现代电能质量测试仪除了基础电压监测外，还逐渐集成谐波分析、三相不平衡、频率波动、浪涌记录以及故障录波等多项功能，实现对电网状态的综合评估。武汉市龙电电气设备有限公司生产的电能质量测试仪，具备宽范围电压测量、高速数据采样以及多参数同步分析功能，可对电压暂降、闪变、谐波及瞬态事件进行实时监测与自动记录。设备广泛应用于变电站、电力运维、工业企业及新能源系统电能质量分析领域，为用户提供更加精准可靠的电网运行数据。

随着新能源接入比例不断增加以及工业负荷日益复杂，电网中的电压波动问题也越来越突出。对于电力运维单位和工业用户而言，合理选择电能质量测试仪的电压暂降与闪变测量范围，不仅能够提高故障分析准确性，还能够为电网优化运行和设备安全管理提供重要依据，从而有效保障供电系统稳定可靠运行。
