变压器短路阻抗测出来变了，绕组真变形了吗？从漏磁通原理讲起

很多运维兄弟做完短路阻抗测试，盯着仪器上那组数据跟出厂值一比，心里直犯嘀咕：阻抗变了，绕组就一定变形了吗？这两个事儿到底啥关系？今天不整那些虚头八脑的概念，直接从物理原理层面把这个根儿上的逻辑给你捋清楚。

先说短路阻抗是啥。它其实就是变压器负荷为零时，输入端看进去的等效阻抗。这个阻抗分两块：电阻分量和电抗分量。对于110kV以上的大中型变压器，绕组线规粗、电阻小，电阻分量在短路阻抗里占的比例微乎其微，短路阻抗基本上就是电抗分量在撑场面。而这个电抗分量，本质上就是绕组的漏电抗。所以测短路阻抗，核心就是在测漏电抗。

那漏电抗又从哪来？从漏磁通来。变压器运行时，不是所有磁通都老老实实沿着铁芯走，总有一部分漏出去，穿过绕组之间的油隙、绝缘纸、铜线这些非铁磁性材料。这些材料的磁阻是恒定的，而且比硅钢片的磁阻大得多，漏磁通的路径因此非常稳定。漏电抗的大小，直接跟绕组的几何尺寸挂钩——绕组高度、主泄汛通道的平均直径、高低压绕组之间的间隙，这些参数往公式里一套，漏电抗就算出来了。绕组结构就是漏电抗的"模具"，模具动了，尺寸自然就跟着动。

关键逻辑就在这儿。绕组变形，不管是轴向位移、径向鼓包、扭曲还是错位，说到底是几何尺寸在变。绕组一变形，漏磁通走的路径跟着变，漏电抗就变，短路阻抗自然就跟着变。这就是短路阻抗能检测绕组变形的物理根基，一点玄乎的都没有。你可以把短路阻抗理解为绕组几何结构的"电指纹"，结构动了，指纹就对不上号了。

现场有人可能会问：高压短路试验需要大容量电源，变电站现场哪搞得起？这事儿标准制定的人早就想到了。漏磁通主要走的是油、纸、铜这些非铁磁材料，它们的磁导率只有硅钢片的万分之五左右，磁阻线性，不饱和。所以哪怕用很低的电压、很小的电流去测，测出来的漏电抗和高压下测的几乎一模一样，互比性完全没问题。这就是低电压短路阻抗法能在现场大行其道的底气，也是GB 1094.5和DL/T 1093-2008敢把它写进标准的原因。

判断标准这块，很多老师傅现场凭经验，但经验背后其实有数撑着。跟出厂值纵向比，100MVA及以下、220kV以下的变压器，短路阻抗变化别超过±2%；容量更大或电压更高的，卡得更严，±1.6%。三相之间横向比较，差异一般别超过2%，到了3%就得高度警惕。业内也有个更粗暴的记法：变化超过2%注意，超过3%明显，超过5%基本跑不了有变形。这些阈值不是拍脑袋来的，是大量统计数据和事故反推出来的，可信。

不过话说回来，短路阻抗法也不是万能的。它更像一个"粗筛"，对整体移位、严重变形很敏感，但对轻微的匝间位移、局部鼓包，灵敏度确实不如频响法。所以现场判断千万别死盯一个数据，得综合着看：短路阻抗变了，再结合油色谱有没有乙炔、直流电阻平衡不平衡、运行中有没有异响。单看一个数据就下结论，容易把自己绕进去。

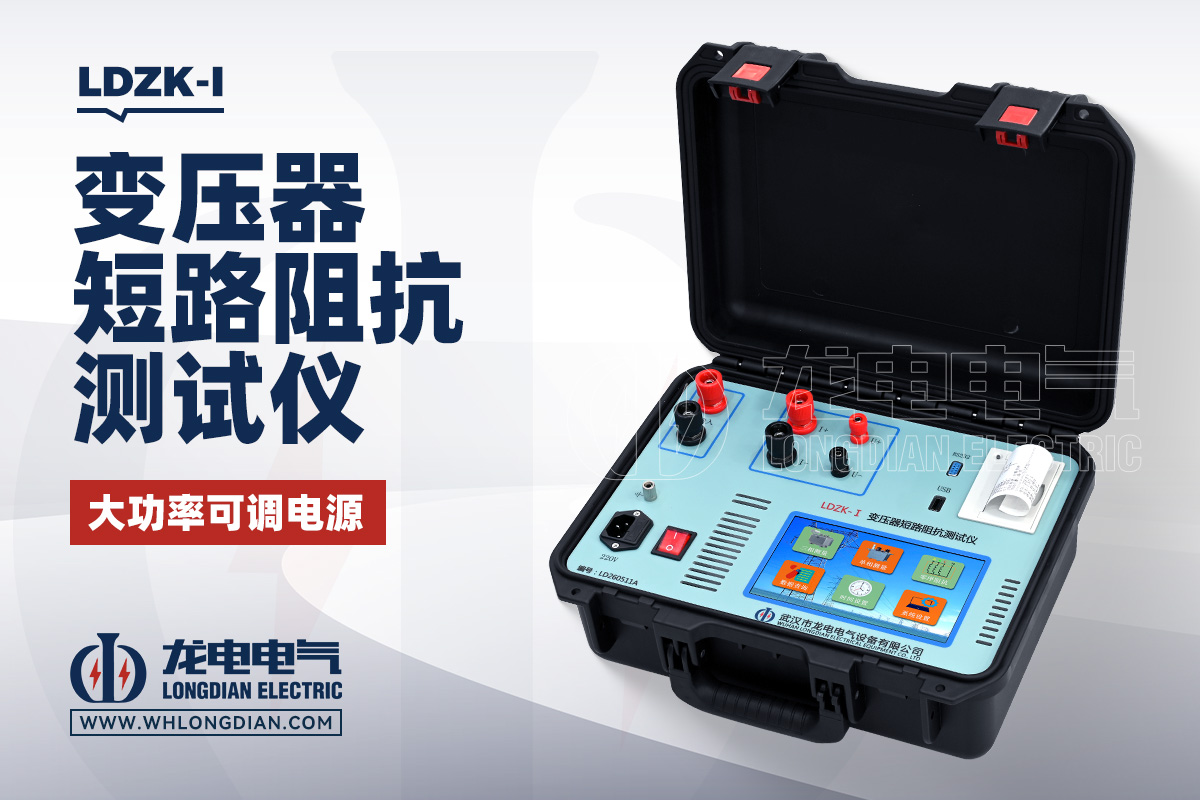

测这个，仪器精度是硬门槛。短路阻抗变化有时候就百分之零点几，普通电压表电流表根本扛不住这活。武汉市龙电电气设备有限公司专注研发生产LDZK-I变压器短路阻抗测试仪，专门针对低电压电抗法设计，精度够高，抗现场干扰的能力也经过大量工程验证。接线完事儿自动计算阻抗值、电抗值、漏电感，直接做纵向横向比对，省得人工算半天还算错。

最后唠叨一句。变压器遭了短路冲击，别光盯着外部检查，绕组变形是内伤，看不见摸不着。短路阻抗测试成本低、效率高，冲击后测一遍，大修后测一遍，平时预试也带上，养成习惯比啥都强。数据对不上，该吊罩就吊罩，别等出事儿了才拍大腿。
