采用特殊屏蔽、隔离和接地等措施
过压、过流及零位合闸保护功能
带0.75倍电压切换功能

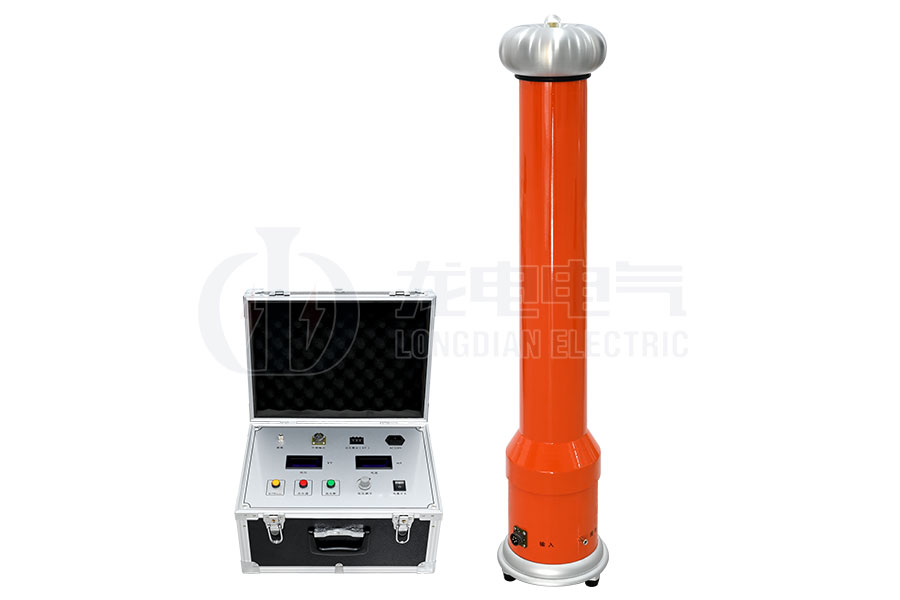

LDZGF分体式直流高压发生器采用了高频倍压电路，应用了最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。
产品别称：直流高压发生器、高压发生器、分体式直流高压发生器、中频直流高压发生器
| 规格/技术参数 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 | 400/2 | 400/3 | 400/5 |
| 额定电压(kV) | 200 | 200 | 200 | 300 | 300 | 300 | 400 | 400 | 400 |
| 额定电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 |
| 额定功率(W) | 400 | 600 | 1000 | 600 | 900 | 1500 | 800 | 1200 | 2000 |
| 控制箱质量(kg) | 5.5 | 6.0 | 6.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.8 |
| 倍压筒质量(kg) | 8.7 | 9 | 9 | 24 | 24 | 24.5 | 33.5 | 33.5 | 33.5 |
| 倍压筒高度(mm) | 970 | 970 | 970 | 1250 | 1250 | 1250 | 1650 | 1650 | 1650 |
| 电压精度 | ±(1.0%读数＋2个字) | ||||||||
| 电流精度 | ±(1.0%读数＋2个字) | ||||||||
| 纹波系数 | ≤0.5% | ||||||||
| 电压稳定度 | 电源电压变化±10%时≤1% | ||||||||
| 过载能力 | 空载电压可超出额定电压10%使用10分钟 最大充电电流为1.25倍额定电流 | ||||||||
| 电源 | 单相交流50Hz 220V±10% | ||||||||
| 工作方式 | 间断使用：额定负载30分钟 | ||||||||
| 1.1倍额定电压使用：10分钟 | |||||||||
| 工作环境 | 温度：-10℃～+40℃ | ||||||||
| 相对湿度：室温为25℃时不大于85%（无凝露） | |||||||||
| 海拔高度：1500米以下 | |||||||||
| 带电容，负荷能力 | 被试品电容量无限制 | ||||||||
| 可用1.5倍的额定电流充电 | |||||||||
| 结构特点 | 电气绝缘倍压筒 | ||||||||
| 空气绝缘、无泄漏之虑 | |||||||||
| 操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤1.0%） 最适合氧化锌避雷器试验 | ||||||||
| 过压保护采用数字拨码开关，一目了然 | |||||||||
| 便携式机箱，现场更方便 | |||||||||

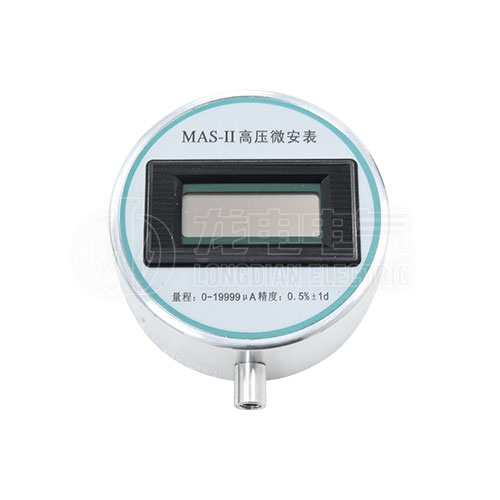

◆ 精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
◆ 电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高。
◆ 负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全。
◆ 采用最先进技术、工艺制造，率先应用中频倍压电路，采用最新的PWM高频脉宽调制技术和大功率IGBT器件，从而使输出高压稳定度更高，纹波系数更小。
◆ 增设高精度0.75UDC1mA功能，为做氧化锌避雷器测量带来极大的方便。
◆ 过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为kV，一目了然。
◆ 故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而最大的保护仪器不受损伤。

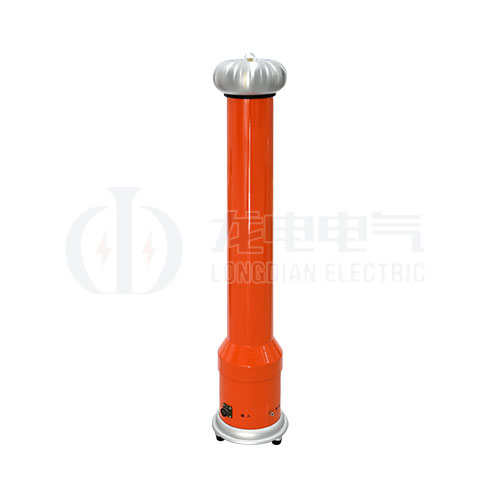

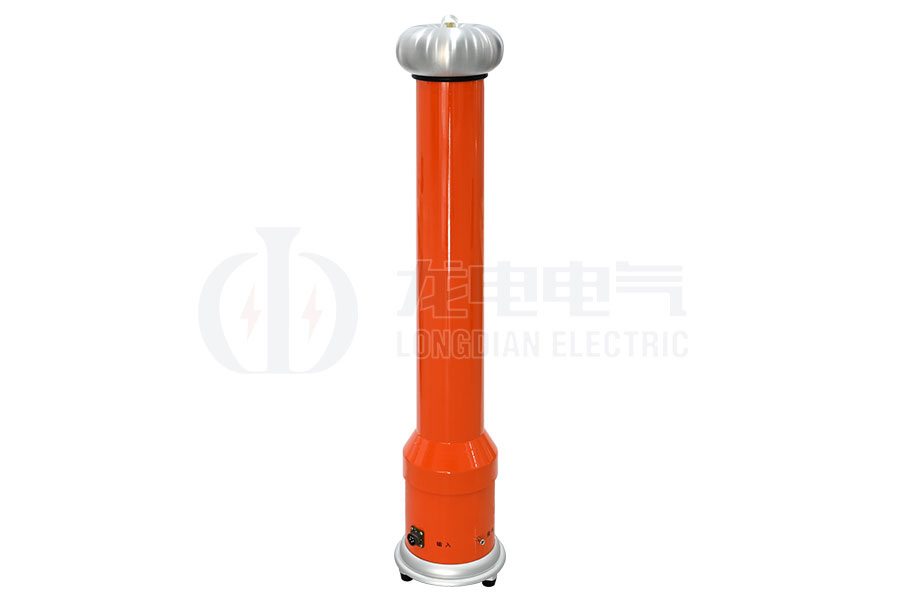

◆ 倍压筒采用新型材料，轻巧、坚固。底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强。

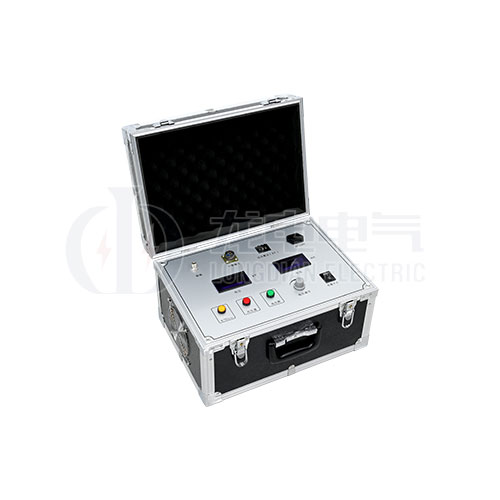

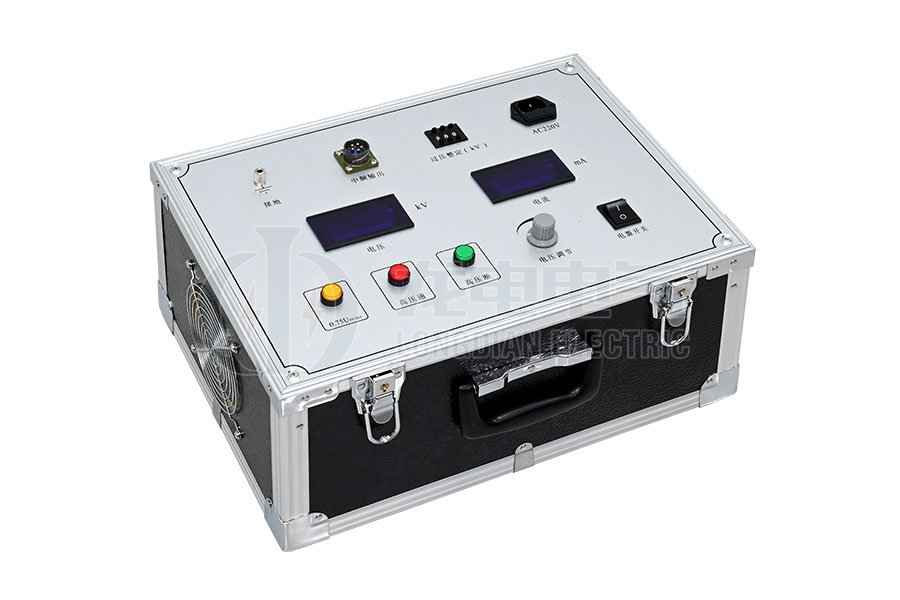

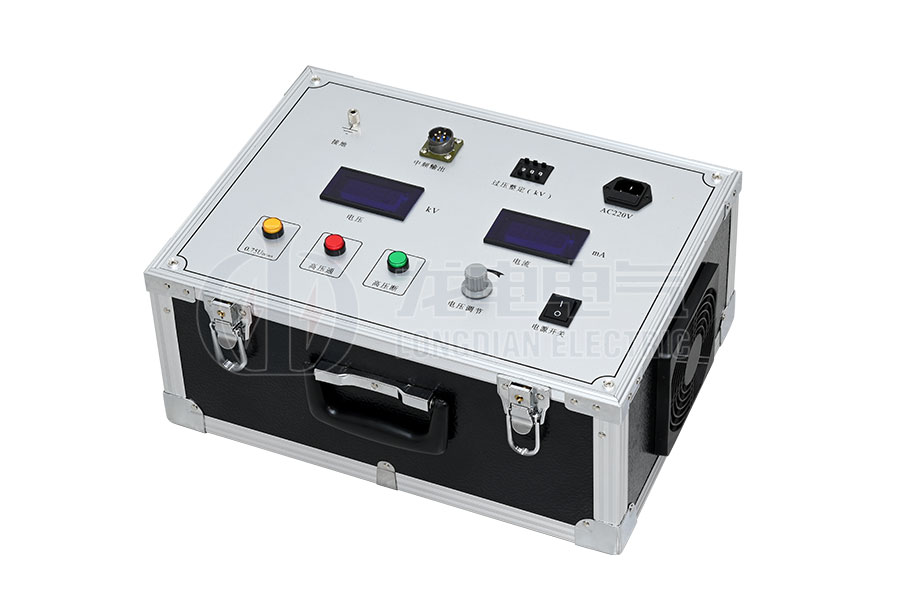

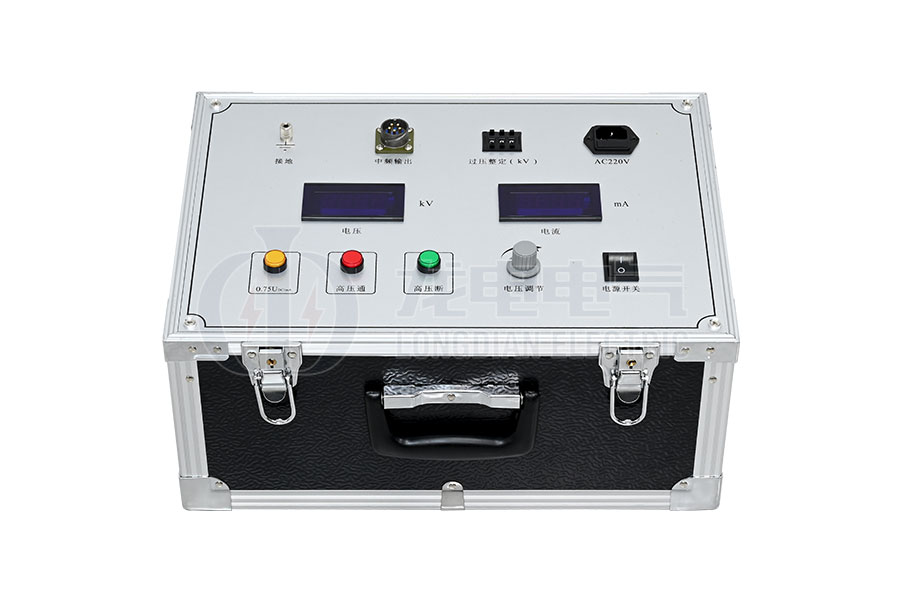

◆ 机箱采用铝合金机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用。
