串级工频耐压试验装置

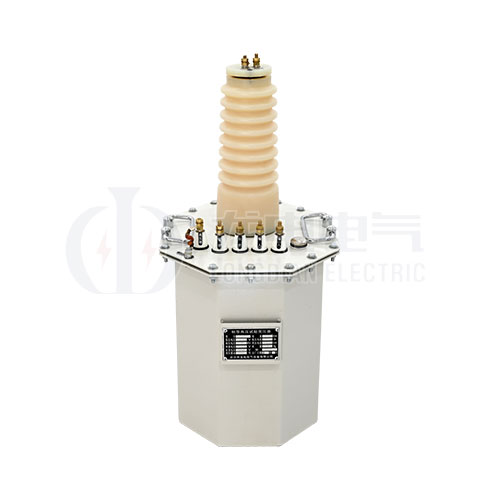

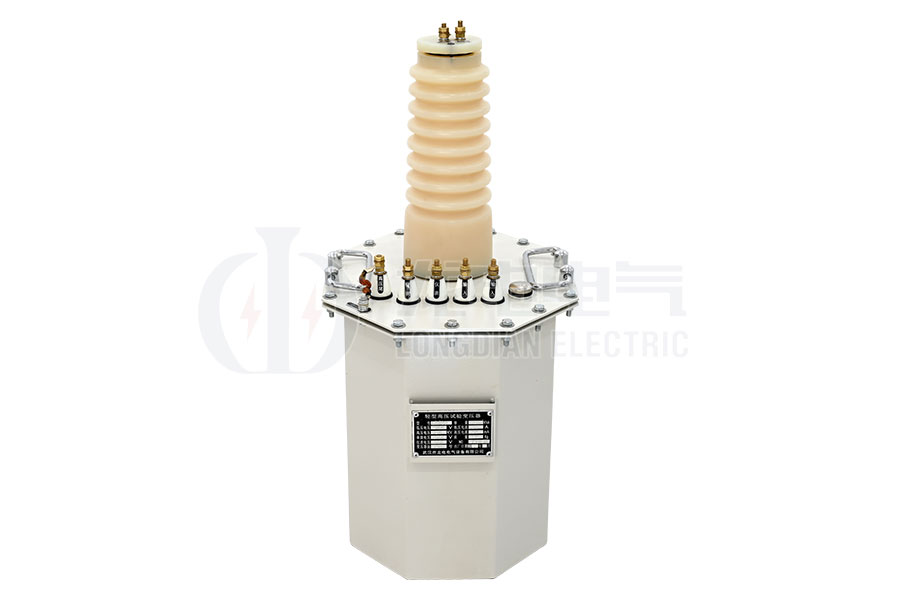

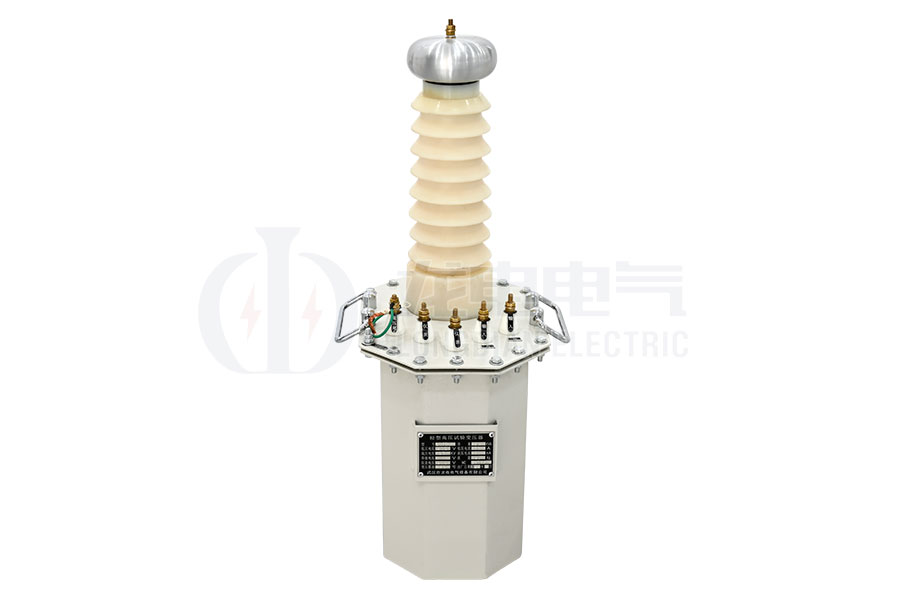

串级试验变压器，又称为升压器，是发电站、供配电系统及科研单位等不可或缺的基本试验设备。该设备广泛应用于各种电器产品、电气元件及绝缘材料的绝缘强度试验中，旨在考核产品的绝缘水平，发现绝缘缺陷，并衡量其承受过电压的能力。通过严格的绝缘试验，确保电气设备的安全性与可靠性。

串级试验变压器采用高品质材料制造，确保设备性能优越且稳定可靠。铁芯为单相芯式结构，由优质冷轧取向硅钢片叠制而成，结构坚固耐用。高压线圈为圆筒多层塔式，采用优质聚酯漆包线及高耐压值绝缘材料绕制，确保在高压下仍能稳定运行。低压线圈则位于高压线圈内部，有效利用了空间。此外，壳体设计为八角形，不仅减轻了重量，还缩小了体积，便于移动和运输。

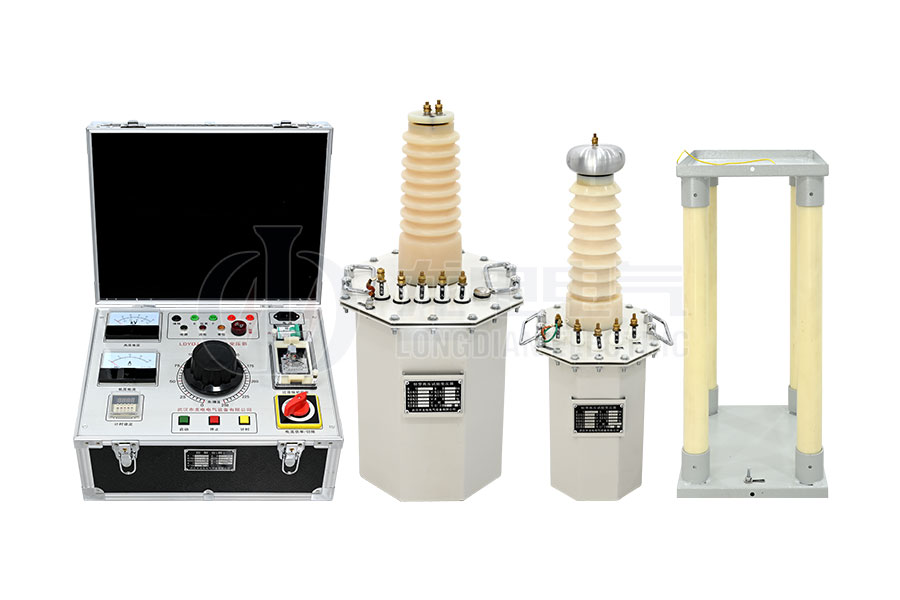

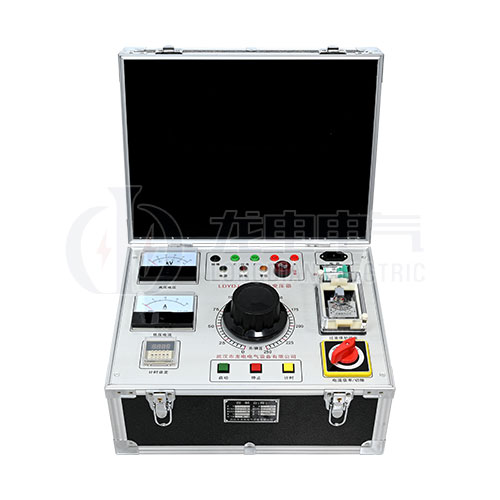

串级试验变压器的工作原理基于电磁感应原理。当工频电源输入至操作箱（或操作台）后，经过自耦调压器调节电压，再输入至试验变压器的初级绕组。根据电磁感应定律，在次级（高压）绕组可获得所需的工频高压。为了实现更高电压的试验需求，可采用串级技术，将两台变压器串联使用。在串级状态下，两台变压器的容量需相等（P1=P2），且总输出电压为两台变压器输出电压之和（U总=U1+U2）。

产品别称：工频耐压试验装置、工频耐压试验器、耐压试验装置、串级试验变压器、串激试验变压器

◆ 高电压输出能力：通过串级连接方式，能够输出更高的试验电压，满足更高电压等级的试验需求。

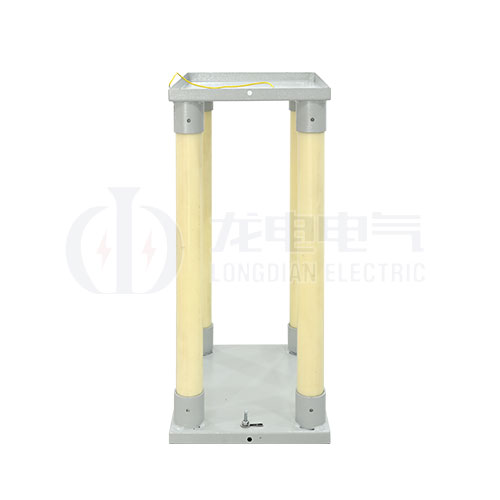

◆ 模块化设计：产品设计为模块化，由两台独立的变压器组成，既可单独使用，也可通过串级连接获得更高的电压，增强了使用的灵活性和便捷性。

◆ 优质材料与结构：

○ 铁芯采用优质冷轧取向硅钢片叠制而成，坚固耐用。

○ 高压线圈为圆筒多层塔式结构，由优质聚酯漆包线及高耐压值绝缘材料绕制，确保了电压的稳定性和安全性。

○ 低压线圈设计在内，高压线圈在外，结构紧凑，性能优越。

◆ 轻便易携：壳体为八角形设计，重量轻、体积小，便于移动和运输，适合各种试验环境。

◆ 安全可靠的电气保护：

○ 配备过电流继电器和时间继电器，可根据试验需求设定保护动作值，确保试验过程的安全。

○ 在升压或耐压过程中，如发生短路、闪络、击穿等异常情况，设备会自动切断主回路，防止对设备和被试品造成损害。

◆ 精确的仪表测量：

○ 仪表线圈为一独立绕组，一般为100V，可准确测量和显示试验过程中的电压和电流值。

○ 高压电压表和高压电流表实时指示试验电压和电流，确保试验数据的准确性。

◆ 方便的操作与维护：

○ 操作简单，通过调压器手柄即可实现电压的调节和升压过程。

○ 设备结构清晰，各部件连接方便，易于维护和检修。
