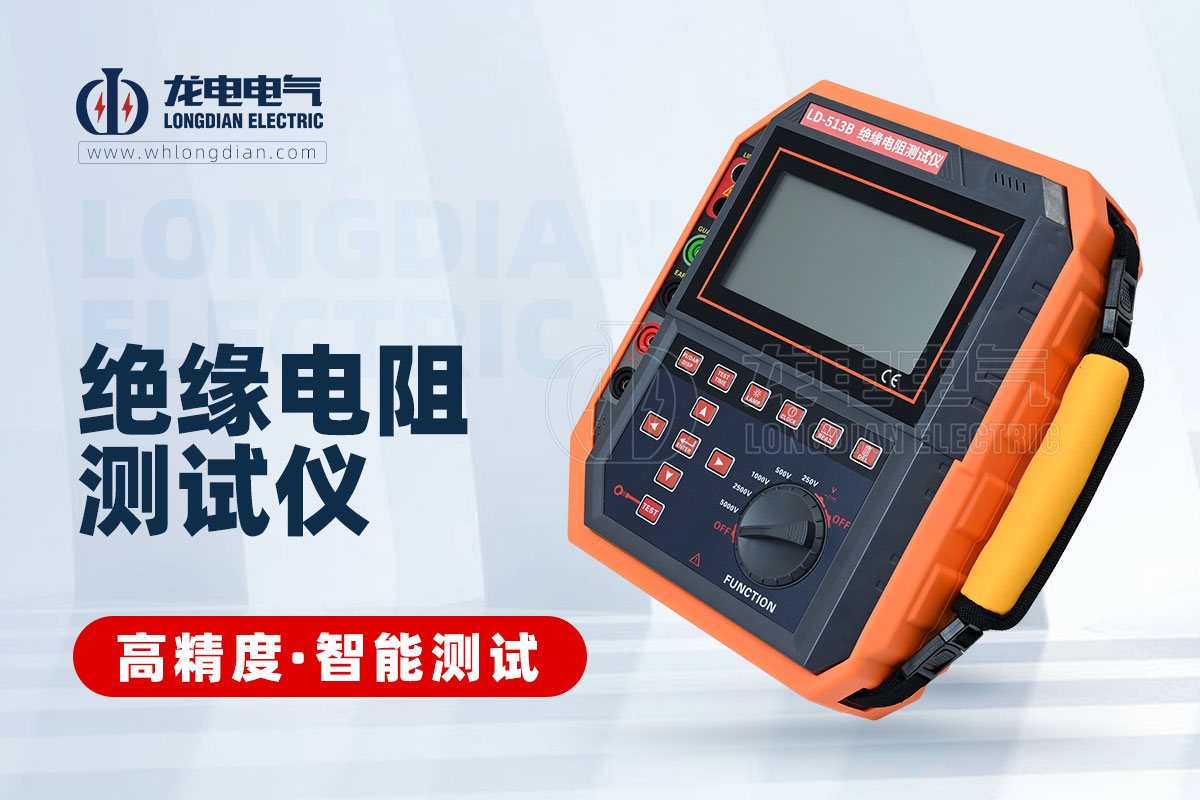

LD513B绝缘电阻测试仪接线操作

LD513B绝缘电阻测试仪采用电压发生器产生一个电压V，施加到电阻两端，通过测量在电阻两端流动电流I，并根据公式R=V/I计算电阻值R。

1、红色高压棒接口接上红色的夹子或钩子，将插头接入仪表的红色LINE端；黑色测试线的插头插入仪表的黑色EARTH端；绿色测试线的插头插入仪表的绿色GUARD端。

2、测量电气产品元件之间的绝缘电阻时，可将高压棒夹子（LINE）和黑色测试线夹子（EARTH）接在任一组被测设备的线头上进行，如测量发电机相间绝缘电阻时，高压棒夹子和黑色测试线夹子夹住其中两相，三相可轮流交换，空出的一相应该接地。如下图所示：

3、测量绝缘电阻时，红色高压棒夹子(LINE)接在被测设备上；黑色测试线夹子（EARTH）接在被测回路接地端，即被测设备的外壳或者大地。绿色测试线夹子（GUARD）接在被测试物的屏蔽部分或者其他不参与测量的部分，以消除表面泄漏电流的影响（详见“屏蔽端GUARD线的使用方法”相关内容。如下图所示：

注意：在接线时严禁将LINE与GUARD长时间短路，以免发生过载现象！
