电机绕组绝缘耐压试验为什么越来越多采用超低频高压发生器？一文看懂实际应用

在电力系统、工业生产以及大型电机设备运维过程中，电机绕组绝缘状态始终是设备安全运行的重要指标。一旦绕组绝缘性能下降，轻则导致电机效率降低，重则引发绕组击穿、停机事故，甚至造成生产线整体停产。

因此，无论是电机出厂检测、安装验收还是定期预防性试验，绕组绝缘耐压试验都是必不可少的一项工作。而近几年，越来越多的电机检修单位开始采用超低频高压发生器进行绝缘试验。那么，超低频技术究竟有什么优势？为什么它逐渐取代了部分传统工频耐压试验方式？

电机绕组绝缘试验的目的是什么？

很多人认为耐压试验只是“加高压看看会不会击穿”，实际上远没有这么简单。

电机长期运行过程中，会受到温度、湿度、振动、电磁应力以及环境污染等多种因素影响。绝缘材料会逐渐老化，绝缘层内部可能出现裂纹、气隙、受潮甚至局部放电现象。

这些问题在设备正常运行时未必能够立即表现出来，但在高电压作用下往往会暴露。

耐压试验的核心目的，就是提前发现绝缘薄弱点，验证绕组绝缘系统是否具备安全运行能力。

对于高压电机、中大型同步电机以及发电机定子绕组而言，绝缘状态的准确评估尤为重要。

为什么传统工频耐压试验存在局限性？

过去很多单位采用工频耐压试验装置进行检测。

这种方式虽然成熟，但面对大容量电机时会遇到一个现实问题——电容电流过大。

电机绕组本身具有明显的电容特性，尤其是高压电机和长绕组结构设备，其电容量往往较大。

按照公式：

Ic=2πfCU

频率越高，电容电流越大。

工频50Hz条件下进行耐压试验时，需要较大的输出容量来维持试验电压，这意味着试验设备体积大、重量重，运输和现场操作都比较麻烦。

对于变电站、矿山、电厂以及大型工业企业来说，现场试验难度往往随之增加。

超低频高压发生器的工作原理

超低频耐压试验技术的核心思想其实并不复杂。

既然电容电流与频率成正比，那么降低频率就能显著降低试验容量需求。

目前行业普遍采用0.1Hz超低频交流电压进行耐压试验。

0.1Hz仅为工频50Hz的五百分之一。

在相同试验电压下，所需电源容量大幅降低。

换句话说，原本需要大型工频试验变压器才能完成的测试任务，现在通过一套便携式超低频高压发生器就能够实现。

这也是超低频耐压技术快速普及的重要原因。

超低频高压发生器在电机绕组试验中的优势

首先是设备轻便。

传统工频耐压装置往往需要试验变压器、控制箱以及多种辅助设备配合使用。

而超低频高压发生器采用电子升压方式，整体重量明显减轻。

对于需要频繁外出检修的电力试验人员来说，搬运压力小了很多。

其次是试验效果更接近实际运行状态。

超低频交流电压仍然属于交流耐压范畴，能够真实反映绝缘材料在交变电场中的承受能力。

相比直流耐压试验，其检测结果更具参考价值。

另外，超低频试验对绝缘缺陷的发现能力也较强。

对于绕组内部存在的受潮、局部老化、绝缘裂纹等问题，往往能够更早发现隐患。

不少电厂检修人员都有类似经验：

绝缘电阻测试合格，但超低频耐压试验却发现了绝缘弱点。

这也是预防性试验的重要意义所在。

哪些电机适合采用超低频耐压试验？

目前超低频耐压技术已广泛应用于：

高压异步电动机；

高压同步电动机；

大型风机电机；

水泵电机；

矿山电机；

发电机定子绕组；

石化行业高压驱动电机；

钢铁企业大型生产设备电机等。

特别是6kV、10kV及以上等级电机，超低频耐压试验已经成为很多单位的常规检测项目。

试验过程中需要注意哪些问题？

实际测试时，首先应确认电机已完全停电并可靠接地放电。

绕组表面应保持清洁干燥。

对于长期停运设备，建议先进行绝缘电阻及吸收比测试。

如果绝缘电阻明显偏低，应先分析原因，不建议直接进行耐压试验。

试验升压过程中应均匀缓慢，密切观察泄漏电流变化情况。

一旦出现异常电流突增、放电声或明显波动，应立即停止试验并查找原因。

此外，试验结束后的充分放电同样重要。

由于绕组存在储能效应，如果放电不彻底，容易产生安全风险。

智能化超低频设备提升现场检测效率

随着电力试验设备不断升级，超低频高压发生器已经向数字化、智能化方向发展。

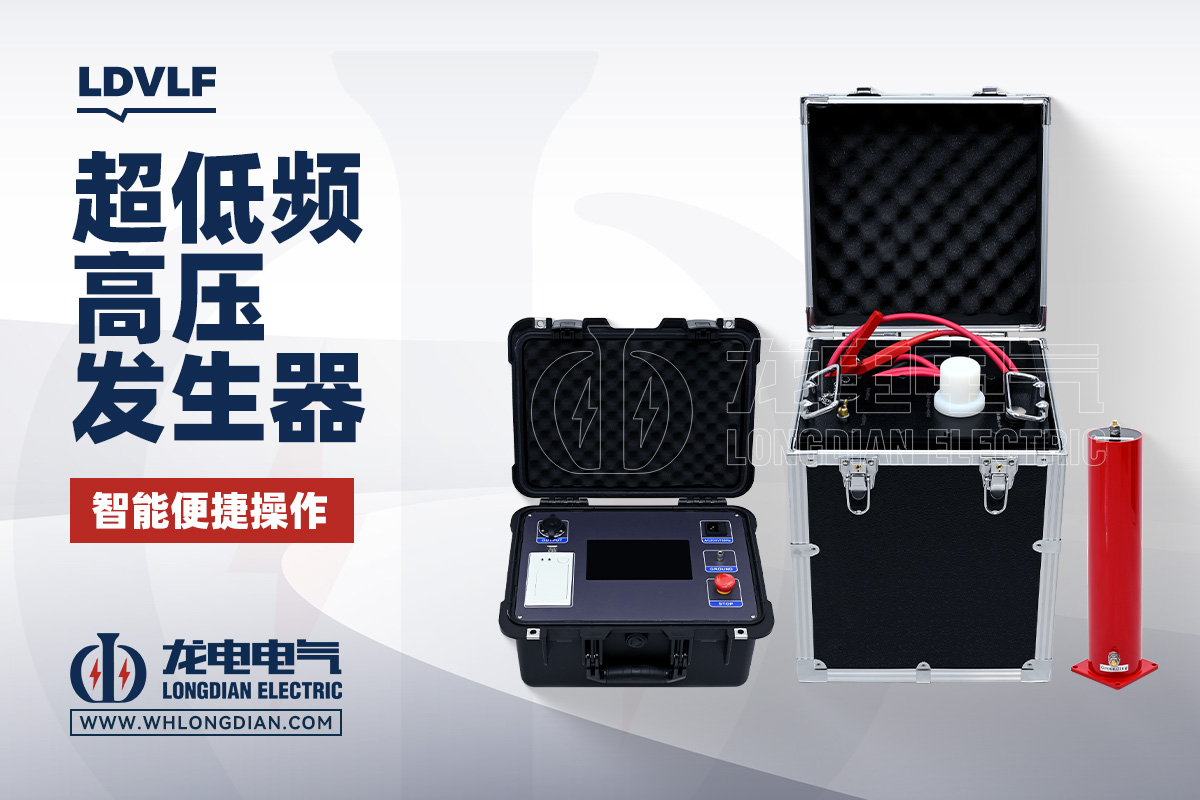

武汉市龙电电气设备有限公司专注研发生产LDVLF 0.1Hz超低频高压发生器，设备采用数字变频控制技术，具有输出波形稳定、升压平滑、测量精度高、抗干扰能力强等特点。

设备内置过流保护、过压保护、高压侧保护以及自动停机功能，可有效提高试验安全性。

同时支持电缆、电机、发电机及其他高压电气设备绝缘耐压试验，广泛应用于电厂、变电站、工矿企业以及电力检修单位。

对于现场试验人员来说，一台性能稳定的超低频高压发生器不仅能够提升检测效率，更能为设备状态评估提供可靠依据。

从当前行业发展趋势来看，超低频耐压试验已经成为高压电机绝缘检测的重要手段之一。

相比传统工频耐压方式，它在设备体积、试验容量、现场操作以及检测效果等方面都具有明显优势。特别是在大容量电机绕组绝缘试验中，超低频高压发生器能够以更高效率、更低成本完成耐压检测任务。

对于电力运维单位而言，选择性能可靠的超低频高压发生器，不仅能够提高试验工作的便捷性，更有助于提前发现设备绝缘隐患，保障电机长期安全稳定运行。
