变压器变比试验接线为什么要求高压侧接测试仪？工程师一次讲透背后的原理

在现场做变压器交接试验或者预防性试验时，经常会有新手技术人员提出这样一个问题：“变压器变比试验不就是测量高低压绕组的电压比吗？为什么很多变比测试仪都要求高压侧接仪器输出，低压侧接测量端？如果反过来接会怎样？”

看似只是一个简单的接线问题，实际上背后涉及测试原理、测量精度以及设备安全等多个方面。作为长期从事电力试验设备研发和现场技术服务的工程师，今天就来详细聊聊这个问题。

变压器变比试验的基本原理

所谓变比试验，就是测量变压器高压绕组与低压绕组之间的匝数比。

根据变压器电磁感应原理：

电压比≈匝数比

即：

高压侧电压/低压侧电压=高压侧匝数/低压侧匝数

现场测试时，变比测试仪会向变压器某一侧施加一个稳定的交流测试电压，然后在另一侧测量感应电压，通过内部算法自动计算变比值、误差值以及接线组别。

理论上来说，无论从高压侧加压还是从低压侧加压，都能够得到变比结果。

但实际工程应用中，绝大多数厂家和试验规程都会要求：

测试电源接高压侧，测量端接低压侧。

这并不是随意规定，而是经过大量实践验证后的最佳方案。

原因一：降低测量误差，提高测试精度

这是最核心的原因。

举个简单例子。

假设一台35kV/10kV变压器，变比约为3.5。

如果测试仪从高压侧输出100V测试电压：

高压侧：100V

低压侧感应电压：约28.6V

此时两侧电压都处于测试仪最佳测量范围内，采样精度高，计算结果稳定。

但如果反过来：

低压侧输入100V

高压侧感应电压变成350V

虽然理论上也能测量，但对采样电路、电压分压器以及绝缘系统提出了更高要求。

特别是对于高变比变压器而言：

10kV/0.4kV配电变压器

110kV主变

220kV主变

变比越来越大。

如果从低压侧加压，高压侧感应电压会迅速升高。

这不仅增加测量误差，也容易受到现场干扰影响。

因此从高压侧施加测试电压，可以使测试过程更加稳定。

原因二：减小高压绕组励磁电流影响

很多人忽略了这一点。

变压器测试时并不是纯电阻负载，而是存在励磁电流。

高压绕组匝数较多，磁路建立相对稳定。

测试电源从高压侧注入后：

磁通建立更加均匀；

励磁电流较小；

波形失真更低；

测试结果更接近真实变比。

如果从低压侧加压：

励磁电流比例增大；

铁芯容易受到非线性影响；

部分老旧变压器甚至会出现数据波动。

现场工程师常说一句话：

“数据能测出来，不代表数据一定准。”

这也是很多规程推荐高压侧加压的重要原因。

原因三：有利于组别判断和相位分析

现代数字式变比测试仪不仅测变比。

还需要自动判断：

• 接线组别

• 相位关系

• 极性关系

• 三相平衡情况

例如Dyn11、Yyn0、Yd11等组别检测。

当测试电压从高压侧施加时，仪器内部建立的相位参考更加统一。

对于三相变压器而言：

A相对应a相；

B相对应b相；

C相对应c相；

相位分析逻辑更加清晰。

组别判断速度更快，误判概率也更低。

原因四：提高测试安全性

安全永远排在第一位。

很多技术人员认为：

“从低压侧加压不是更安全吗？”

实际上并不完全正确。

因为测试仪输出电压本身并不高。

危险来自感应电压。

如果从低压侧加压：

高压侧会产生较高感应电压。

尤其是在大型电力变压器测试过程中，高压侧端子可能出现较高电位。

一旦接线不规范或者接地措施不到位，就容易产生触电风险。

而采用高压侧加压方式：

低压侧感应电压较低；

测试人员更容易进行测量和观察；

整体风险更小。

因此从安全角度考虑，高压侧接测试仪同样具有明显优势。

现场试验时还需要注意哪些问题？

除了接线方向正确外，以下几个细节也经常影响测试结果。

首先是测试前必须确认变压器完全断电。

其次要保证套管表面清洁。

灰尘、潮湿以及污闪痕迹都会影响测试稳定性。

另外接线夹一定要夹紧。

很多变比异常其实并非设备故障，而是接触不良造成的。

对于大型主变，还应确认分接开关位置。

因为每一个分接档位对应不同变比值。

如果档位记录错误，即使测试数据准确，也会被误判为设备异常。

智能变比测试仪让试验更高效

随着电力试验数字化的发展，传统电桥法已经逐步被智能变比测试仪替代。

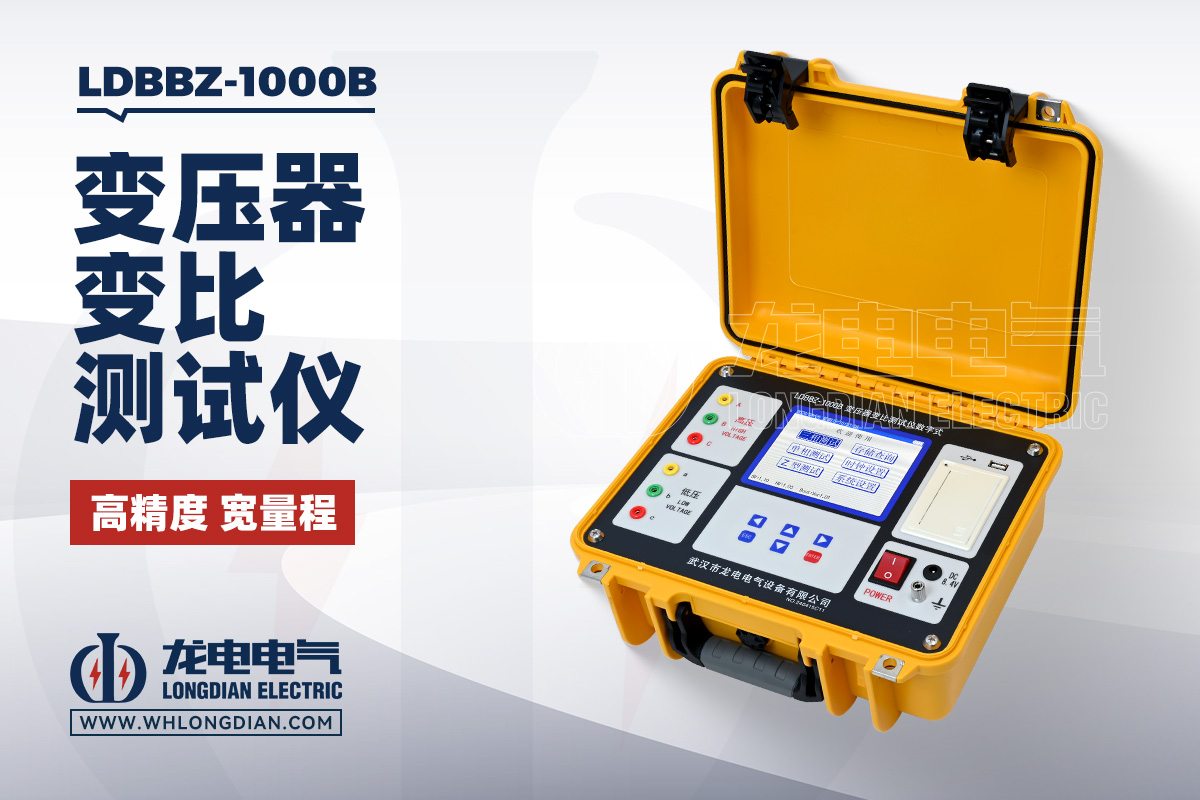

武汉市龙电电气设备有限公司专注研发生产LDBBZ-1000B数字式变压器变比测试仪，设备采用高精度数字测量技术，可快速完成单相变压器、三相变压器以及配电变压器的变比、组别、相位和误差测试。

设备具备自动接线判断、自动组别识别、宽量程测量、高抗干扰能力等特点，特别适用于变电站交接试验、电力检修、设备预防性试验以及生产厂家出厂检测等场景。

对于现场工程师而言，测试效率提高了，数据准确性也更有保障。

回到文章开头的问题：为什么变压器变比试验时高压侧一定要接测试仪？

答案其实很明确：

不是因为低压侧不能测，而是因为从高压侧加压能够获得更高的测试精度、更稳定的励磁状态、更准确的组别判断以及更好的现场安全性。

因此，无论是国家标准推荐还是行业长期实践经验，都倾向于采用“高压侧加压、低压侧测量”的接线方式。

对于电力试验人员来说，理解接线要求背后的原理，比单纯记住接线步骤更重要。只有真正掌握测试逻辑，才能在现场遇到异常数据时快速分析原因，避免误判设备状态，提高试验工作的可靠性和效率。
