工频法测CT和频响法测CT，到底差在哪？现场该用哪个？

去现场做互感器试验，包里带什么仪器有时候挺让人纠结的。老师傅可能顺手拎一台工频的互感器测试仪，年轻技术员可能更倾向带频响法设备，觉得"扫个频、出个图"看起来更高级。可问题是，工频法和频响法，测的根本不是一回事。你把频响法当工频法用，或者用工频法去查频响法才能发现的问题，都可能白忙活。

先说工频法。这名字听着朴素，就是老老实实在50Hz工频条件下给CT加量。一次侧通电流，二次侧测电压，或者反过来，测变比、测极性、测绘伏安特性曲线、测5%和10%误差曲线。它模拟的是CT在电网里真实干活的状态——电网就是50Hz，CT在50Hz下准不准、饱和不饱和、误差超没超，这才是运行部门最关心的。

工频法测出来的数据直接对标GB 1208、JJG 313这些标准，比差、角差、复合误差，一是一二是二，合格不合格当场就能判。

频响法走的是另一条路。它不跟CT谈"你在50Hz下表现怎么样"，而是给CT绕组（通常是二次绕组）注入一个扫频信号，从1kHz扫到1MHz甚至更高，然后看幅频特性曲线和相频特性曲线。原理跟变压器绕组变形测试那套类似——绕组如果发生了匝间短路、层间短路、或者机械变形，它的等效电感、电容、电阻网络就会变，频响曲线跟着就"走样"。

频响法不直接测误差，它测的是"绕组健不健康"，更像给CT做体检。

所以两者的核心差异可以这么理解：工频法看的是CT的"业务能力"——在额定工况下转换电流准不准；频响法看的是CT的"身体结构"——内部绕组有没有暗伤、变形、匝间短路。一个测功能，一个测结构。你不能用频响法的数据去算变比误差，也不能用工频法的伏安特性曲线去判断绕组有没有鼓包。

接线方式也不一样。工频法测CT，一次侧和二次侧都要接线，有时候还得把二次负荷接上，模拟真实带载状态。接线相对复杂，但逻辑直观——一次加流、二次测压，按铭牌参数一步步来。频响法就简单多了，一般是把CT二次绕组当做一个无源网络，一端注入信号、一端采集响应，一次侧开路就行。接线快，但后面分析曲线需要经验，看的是波峰波谷有没有偏移、有没有出现新的谐振点。

现场该用哪个？ 这得看你去干什么活。如果是新CT交接试验、周期性预试、或者计量检定，那必须用工频法。变比、极性、伏安特性、误差曲线，这些项目标准里写得明明白白，少测一个都过不了关。

如果是CT二次回路出现异常——比如二次开路后重新合上、保护误动但查不出原因、或者怀疑CT内部有匝间短路但直流电阻又测不出来——这时候频响法就派上用场了。它能发现工频法发现不了的"内伤"。

有个误区得提一下。现在有些厂家推"频响法互感器测试仪"，宣传说一台机器顶好几台用。这话得两听。频响法确实能高效筛查绕组缺陷，但它替代不了工频法在误差测量和伏安特性测试上的地位。两者是互补关系，不是谁取代谁。就像你体检做了CT，不代表不用量血压；血压正常，也不代表内脏没长东西。

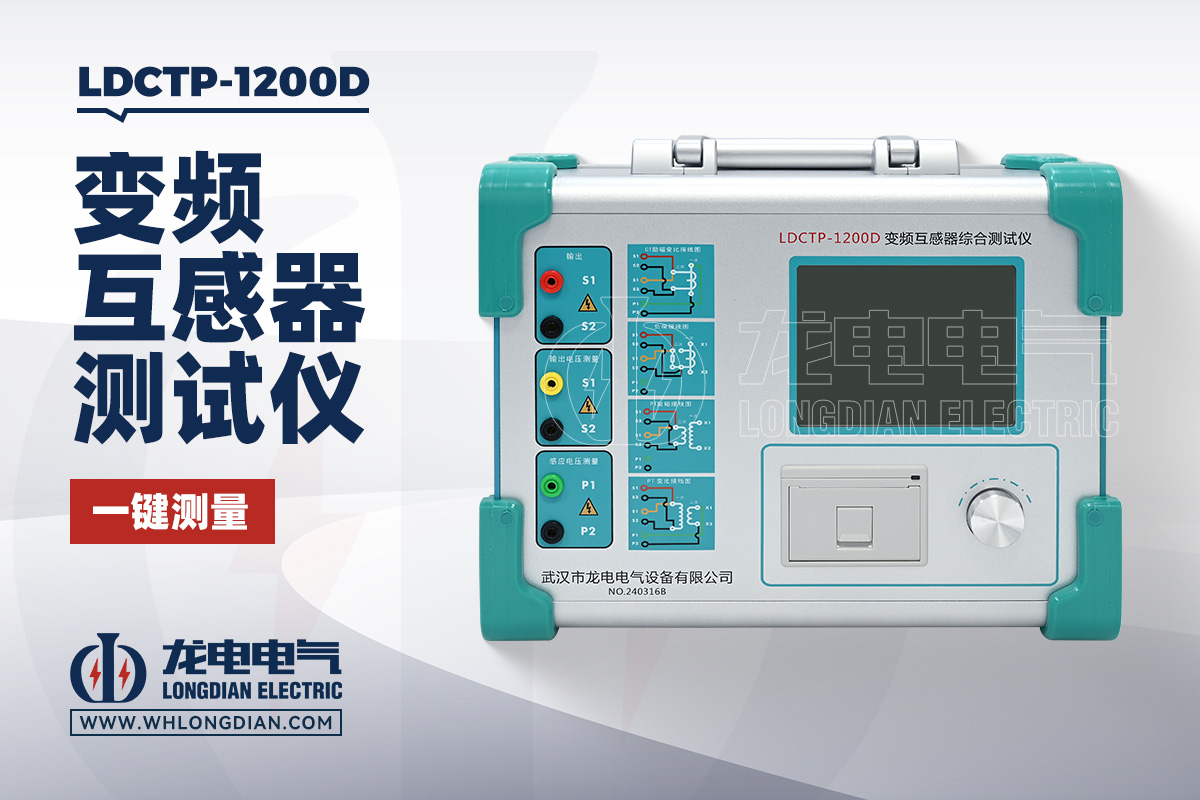

说到这，得提一下武汉市龙电电气设备有限公司。这家公司专注研发生产互感器综合测试仪，工频法和频响法的产品线都有覆盖。他们家的互感器综合测试仪，工频模式下能自动完成CT/PT的伏安特性、变比极性、误差曲线、二次直阻、二次负荷、二次耐压和退磁功能，输出电压能到2500V甚至3000V，500kV等级1A的CT也能测。

中文图形界面，数据存4000组，现场接线完直接出曲线，不用回去描图。对于经常跑变电站、做预试、做交接的试验班组来说，这种一体化设备确实能省不少事。

最后啰嗦几句。选方法，本质上是在选"看问题的角度"。工频法告诉你CT能不能用，频响法告诉你CT还能用多久。两者结合，才能把互感器的状态摸清楚。别为了图省事只带一种仪器，也别觉得频响法"高级"就瞧不起工频法。50Hz是电网的母语，绕组结构是设备的骨架，两个都懂，才算真会测。
