二次负荷变化对互感器误差曲线的影响机理分析

在电力系统计量与继电保护中，电压互感器（PT）和电流互感器（CT）的测量准确性直接关系到计量公平性和保护动作可靠性。实际运行中，互感器二次回路所接入的仪表、继电器及导线长度不同，会导致二次负荷发生变化，从而引起互感器误差曲线的偏移。深入理解二次负荷变化对互感器误差曲线的影响机理，对于正确选型、运行评估和现场校验具有重要意义。

互感器误差曲线的基本含义

互感器误差通常包括比差和角差，其随一次电流（或电压）变化形成特定的误差曲线。在额定二次负荷条件下，互感器的误差曲线经过出厂标定，能够满足相应准确级要求。然而，一旦二次负荷偏离额定值，互感器的工作点将发生变化，误差曲线也随之产生偏移。

二次负荷变化对电流互感器误差的影响机理

对于电流互感器而言，二次负荷的增大会导致二次回路阻抗升高，使二次电流减小。为了维持磁通平衡，铁芯磁通密度随之上升，励磁电流显著增大。当铁芯逐渐接近饱和区时，励磁电流在二次电流中的占比增加，直接造成比差增大、角差加剧，误差曲线在中高电流区明显上翘，甚至出现非线性突变。

二次负荷变化对电压互感器误差的影响机理

电压互感器对二次负荷同样敏感。二次负荷增大时，二次电流增加，绕组内的电压降随之增大，导致二次输出电压降低，表现为比差增大。同时，由于铁芯磁化状态发生改变，角差也会随负荷变化而产生偏移。尤其在接近额定负荷甚至超负荷运行时，误差曲线整体向不利方向移动，低压区和额定电压区的测量精度明显下降。

误差曲线变化的综合表现特征

从整体趋势来看，二次负荷增加会使互感器误差曲线出现“抬升”和“畸变”现象：低负荷区误差变化相对平缓，而在额定点及以上区域，误差变化幅度明显增大。若二次负荷长期超过额定值，互感器不仅难以满足准确级要求，还可能因铁芯过热而加速绝缘老化，缩短使用寿命。

现场测试与误差评估的重要性

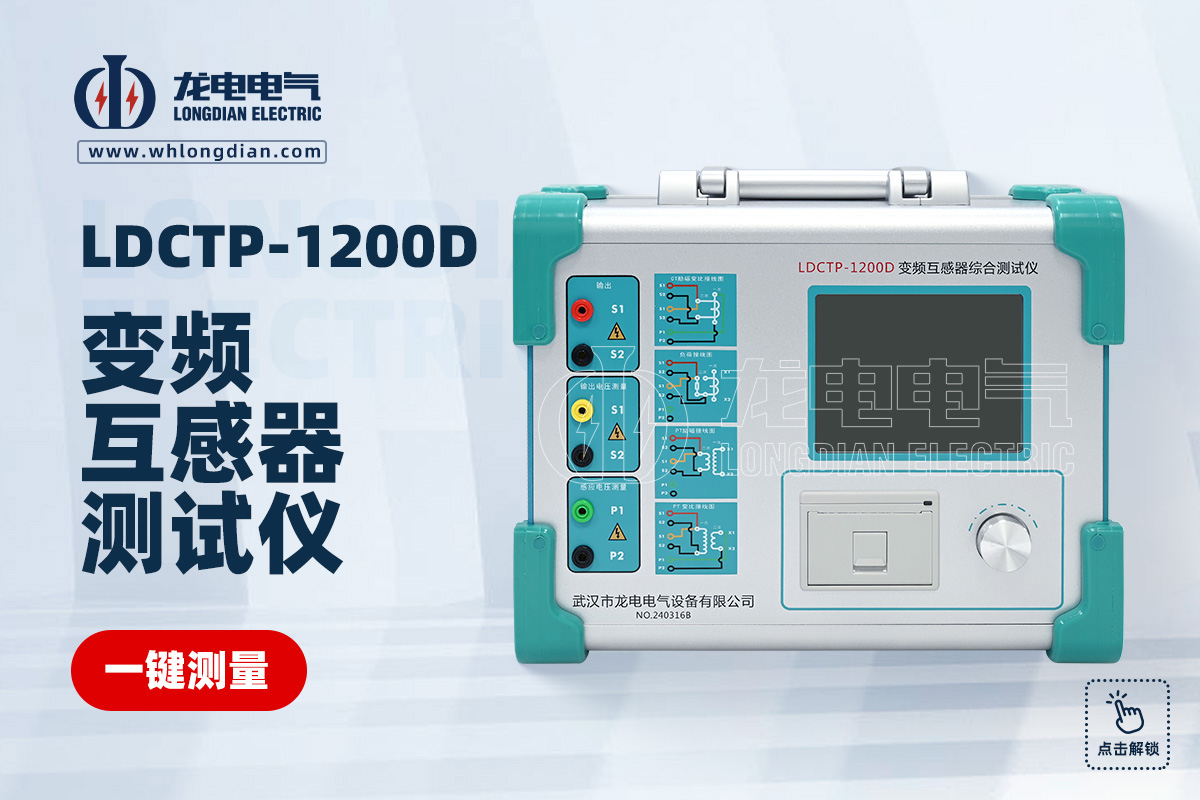

由于现场二次负荷条件往往与出厂试验环境存在差异，仅依赖铭牌参数难以真实反映互感器的运行精度。通过开展二次负荷下的误差测试，可直观获取误差曲线变化情况。武汉市龙电电气设备有限公司生产的互感器综合测试仪，能够在不同负荷条件下对互感器比差、角差进行高精度测量，并自动生成误差曲线，为运行评估、状态检修和计量校验提供可靠数据支撑。

总的来说，二次负荷变化通过影响互感器铁芯磁化状态和绕组压降，直接改变其比差与角差特性，最终体现在误差曲线的整体偏移和局部畸变上。通过科学控制二次负荷，并借助互感器综合测试仪开展定量测试分析，可有效保障互感器在实际运行条件下的测量准确性和长期稳定性。
