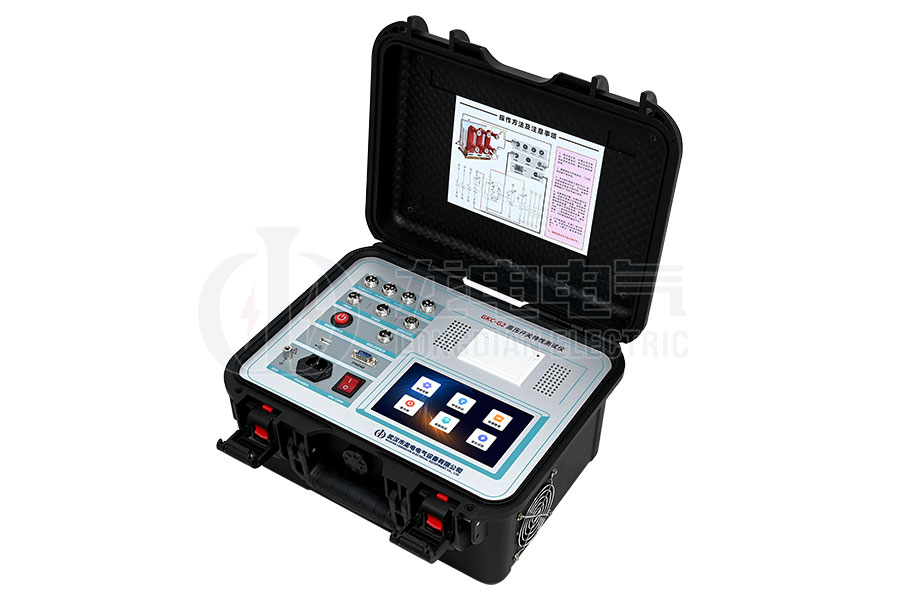

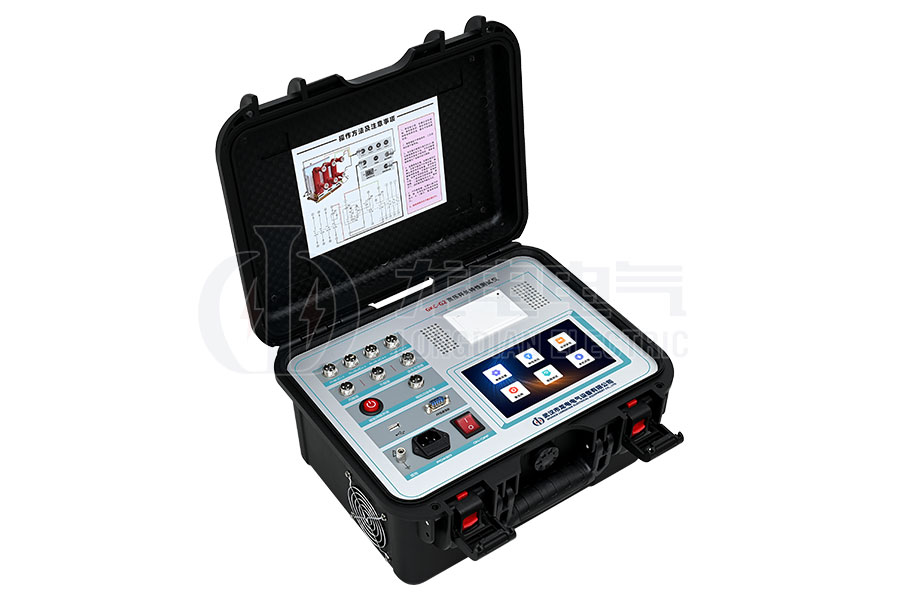

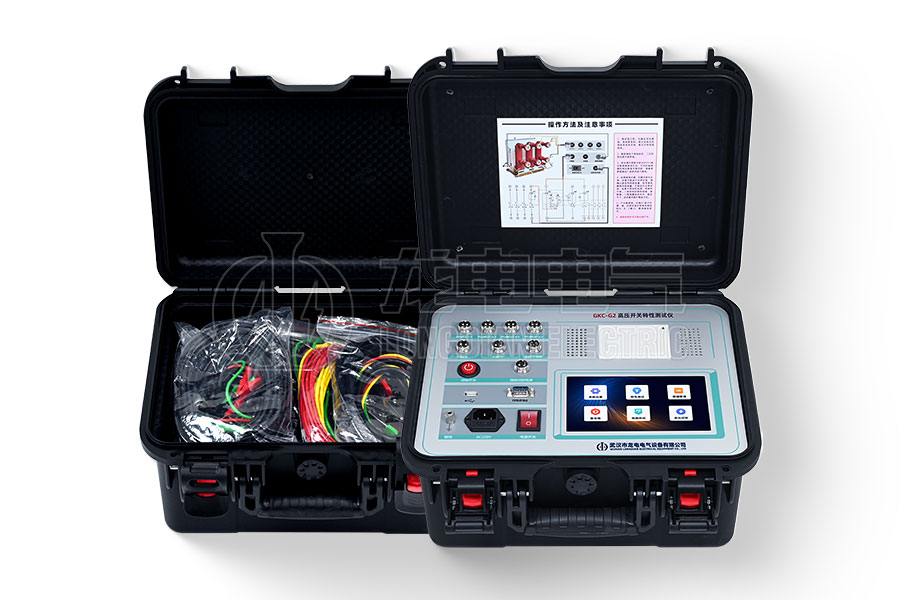

GKC-G2高压开关特性测试仪
GKC-G2高压开关特性测试仪
GKC-G2高压开关特性测试仪

GKC-G2高压开关特性测试仪

单片机 / 带储能 / 带闭锁 / 直流输出

兼容各类传感器,安装方便简捷

适用于国内外生产的所有型号开关

内部抗干扰电路可满足500KV变电站内可靠使用

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行,机械特性参数是判断断路器性能的重要参数之一。

为了满足广大用户对各类高压开关动特性测试的需求,龙电电气精心研发了全新的高压开关动特性测试仪。GKC-G2高压开关特性测试仪能够精准测量各种电压等级的少油、多油、真空、六氟化硫、特种等高压断路器的机械动特性参数,具有操作简便、数据准确、抗干扰性强、体积小巧、外观精美等优点。

产品别称:高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪

技术参数

时间测量12路
固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期之差(1~99ms)
合闸(分闸)弹跳时间(弹跳次数)
内触发测试范围:1ms~10000ms,分辨率:0.01ms
外触发测试范围:1ms~10000ms
999ms以内分辨率:0.01ms
1000-9999ms分辨率:0.1ms
10000ms以上分辨率:1ms
在200ms以内准确率:0.05%±0.1ms
速度测量刚分(刚合)速度,指定时间段(行程段或角度段)平均速度
测速范围0.1mm传感器 0.01~20.00m/s
345°角度传感器 0.01~20.00m/s
行程测量动触头行程(行程),接触行程(开距),超行程,过冲行程或反弹行程
测量范围直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm
可选配100-1000mm任意长度的直线传感器
旋转传感器:345°旋转传感器,测量范围:0-1000mm,分辨率:0.08°
此传感器有15度的无效区,安装时在仪器可看到传感器有效区域,数值显示在160-200度左右为佳
电流电阻范围最大电流:20A,分辨率:0.01A
电阻:1000Ω,分辨率:0.01Ω
仪器电源AC 220V ± 10%,50Hz ± 10%
直流电源输出DC20~270V连续可调,DC220V≤ 20A(短时),功率:4400W
外触发触发电压AC/DC10-300V,电流≤120A
隔离开关或储能到位
断路器测量范围
电压输出:DC20~270V(可调)
电源输出时间:0.01-10秒(可设置)
断口信号最大采集时间为10秒
可测断口合、分闸时间、三相不同期、弹跳时间及次数
主机体积360×260×170mm
使用环境-20℃~+50℃
相对湿度≤90%
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

⑴、GKC-G2高压开关特性测试仪适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器、特种断路器(列车断路器)。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次,得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及闭锁电源等功能。配有高速热敏打印机,方便现场打印测试数据。

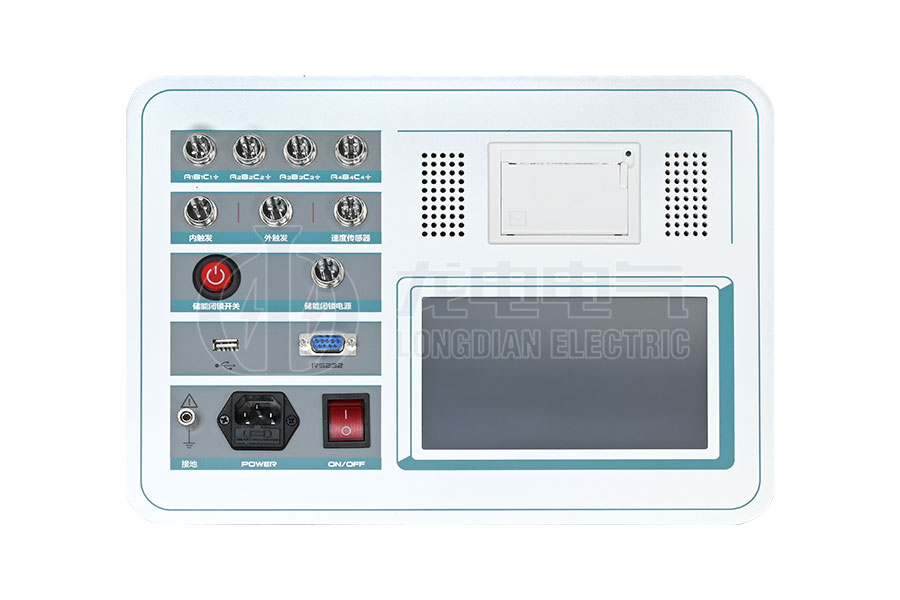

⑵、7寸彩色高亮屏(亮度可调节),太阳底下操作也清晰可见。菜单式操作,快速测试界面,一键操作,支持中英文输入。12路断口状态中文显示,时间、行程、速度及波形同屏显示,无需翻页查看数据。分析指定段平均速度,并在行程曲线标出,方便查看。内置21种常规类型断路器速度定义,只需选择开关类型,一键测量。

⑶、GKC-G2高压开关特性测试仪机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC20~270V可调电源,电流20A。具有短路保护功能,如发生短路现象,1ms停止电压电流输出,发出滴滴报警声响,提示操作人员检查线路。独特的双回路电源设计,如合闸或分闸控制回路中的一路损坏,用另一路也可测试合闸和分闸。

⑷、GKC-G2高压开关特性测试仪配备直线传感器、旋转传感器,配专用固定多功能接头,安装极为方便,简捷。直线传感器30-1000mm长度任意设置,只需配传感器即可,仪器不需要返厂更改程序。

⑸、主机可存储100组现试验数据,机内实时时钟,便于存档。

⑹、配备U盘接口及R232接口,数据保存到U盘,上传到计算机进行分析、保存、打印,R232接口可连接电脑联机操作(选配功能)。

⑺、内部抗干扰电路可满足500KV变电站内可靠使用。


产品图集

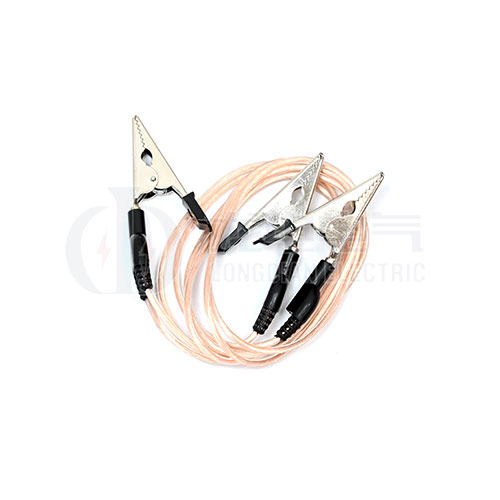

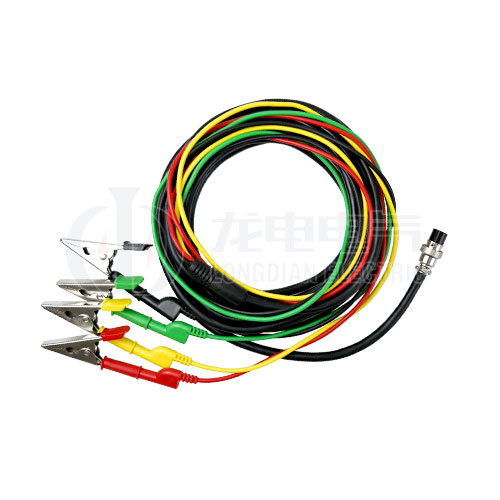

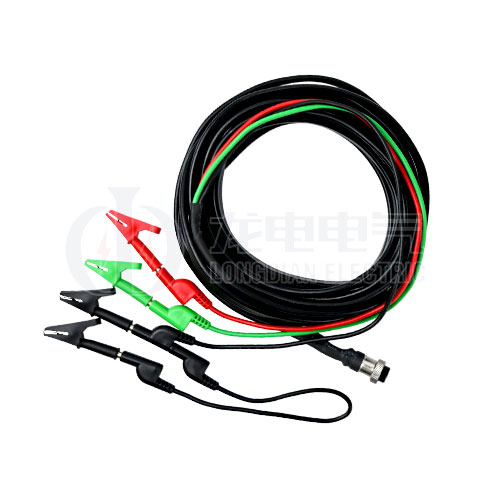

断口线
断口线

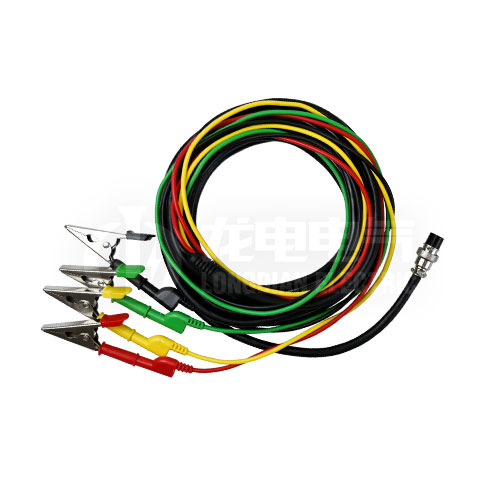

断口延长线
断口延长线

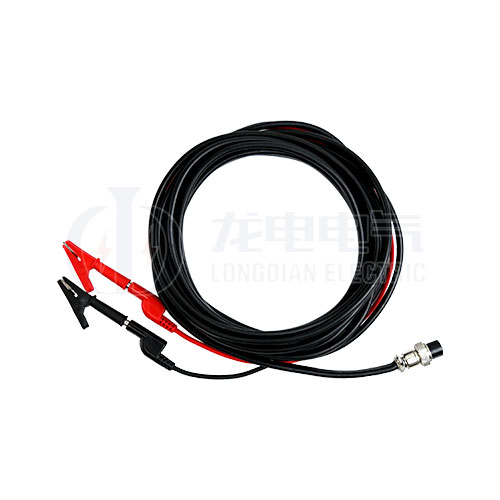

储能闭锁电源线
储能闭锁电源线

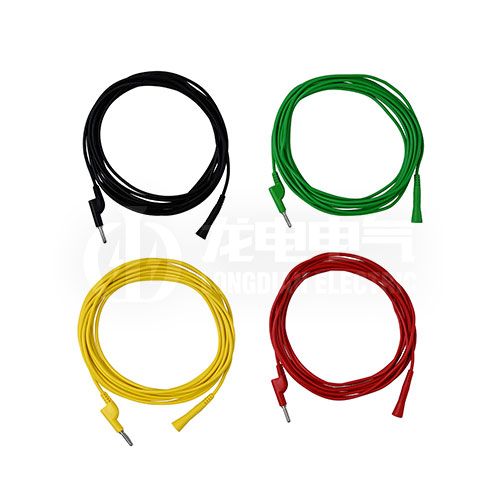

合分闸控制线
合分闸控制线
航插转接线
航插转接线

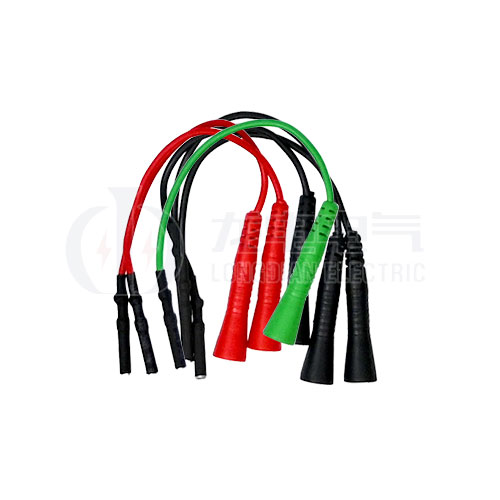

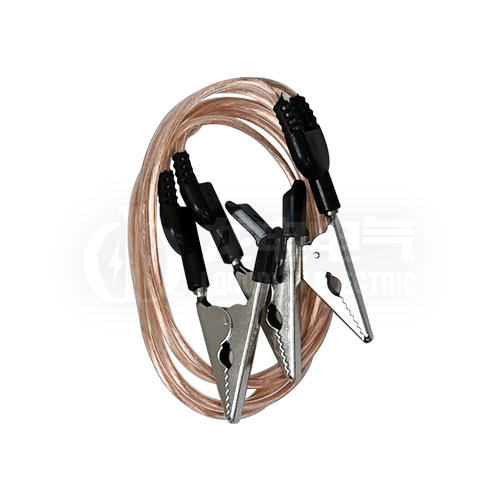

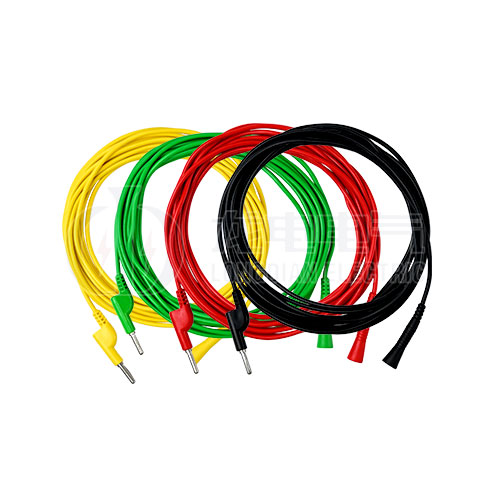

短接线
短接线

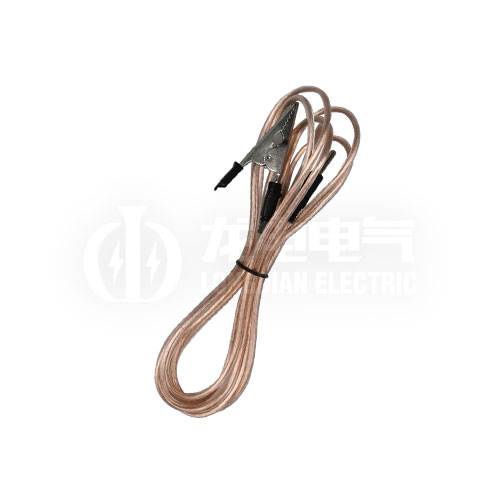

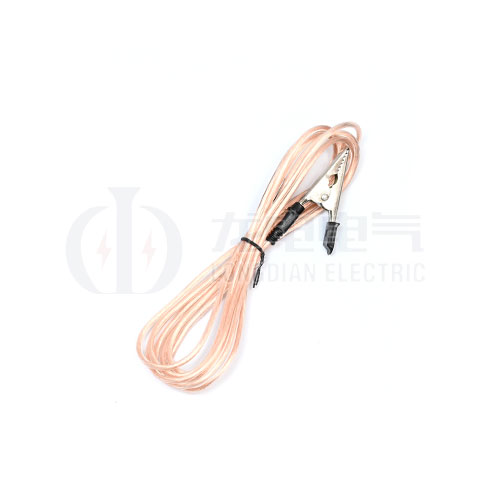

接地线
接地线

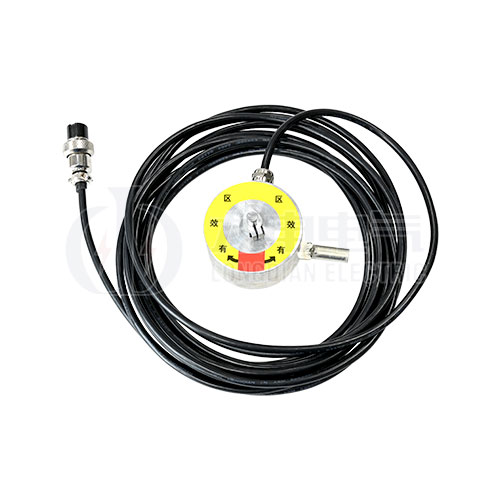

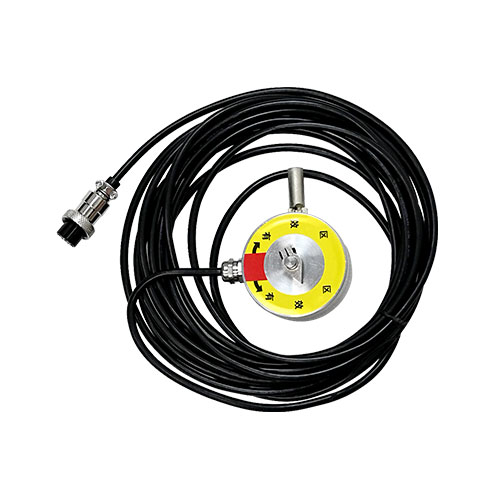

旋转传感器
旋转传感器

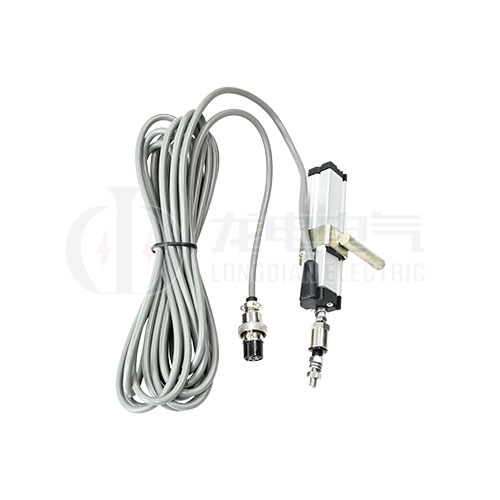

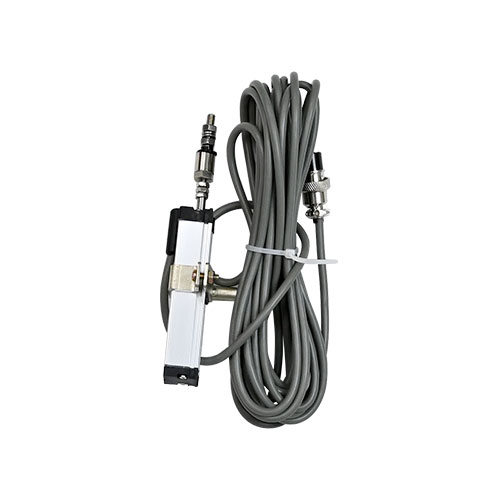

50mm直线传感器
50mm直线传感器

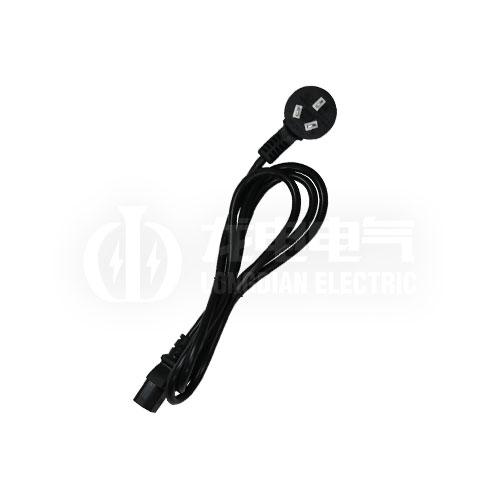

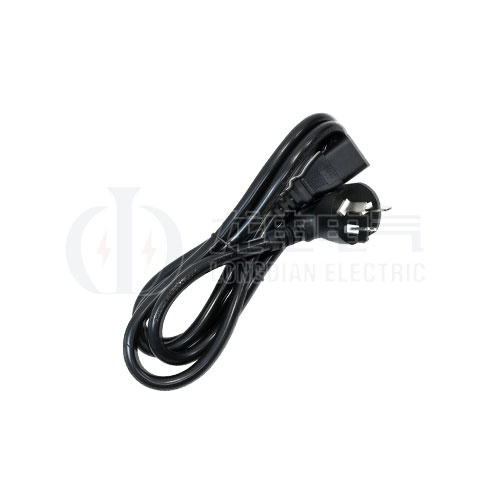

电源线
电源线

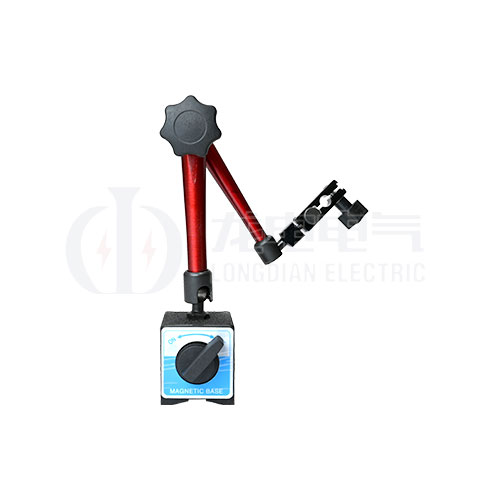

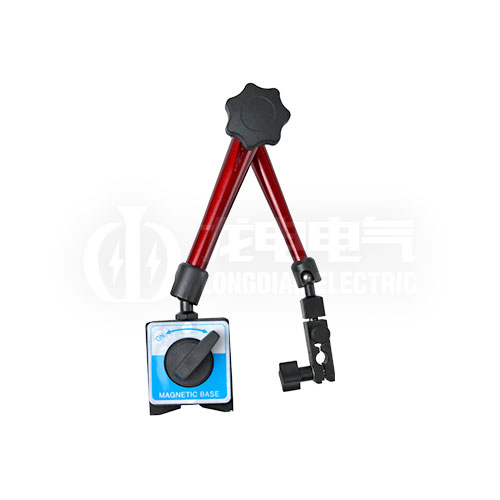

万向支架
万向支架

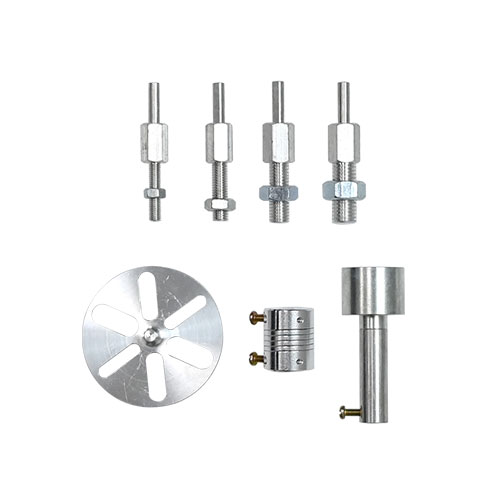

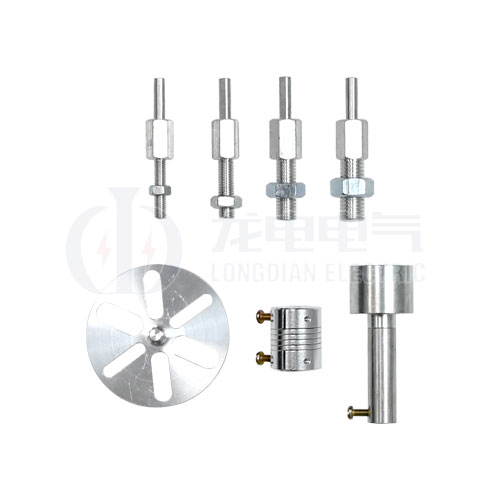

丝杆接头
丝杆接头

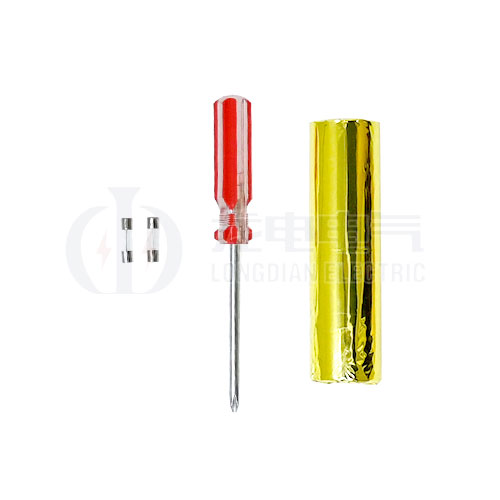

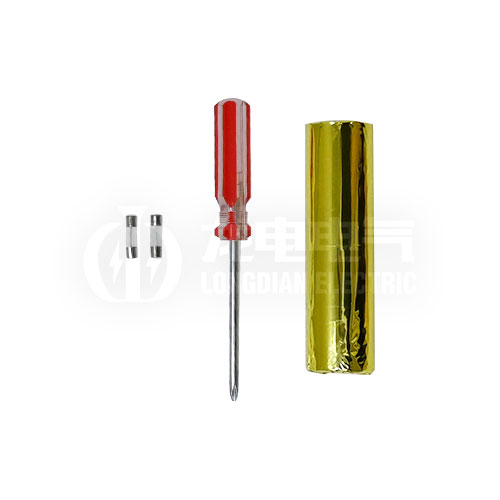

保险/打印纸/螺丝刀
保险/打印纸/螺丝刀
