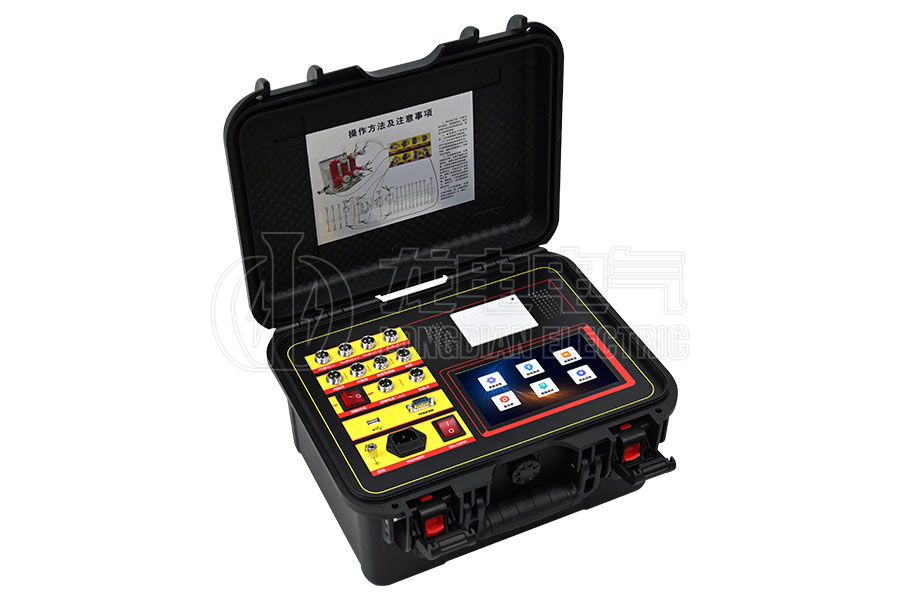

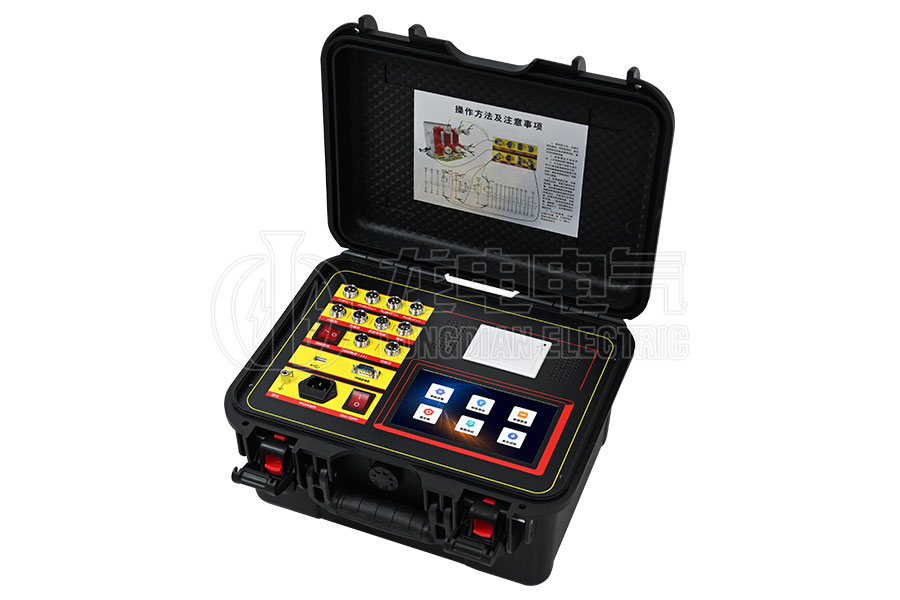

GKC-G3断路器动特性测试仪(干接点)
GKC-G3断路器动特性测试仪(干接点)
GKC-G3断路器动特性测试仪(干接点)

GKC-G3断路器动特性测试仪(干接点)

单片机 / 带闭锁 / 干接点 / 带储能 / 直流输出

兼容各类传感器,安装方便简捷

适用于国内外生产的所有型号开关

内部抗干扰电路可满足500KV变电站内可靠使用

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

随着社会对电力需求的持续增长与对用电安全可靠性要求的不断提升,高压断路器作为电力系统中至关重要的核心组件,其稳定性和可靠性成为了确保电网安全稳定运行的关键。高压断路器不仅在日常运行中控制着电力系统的正常流通,更在系统故障时迅速响应,提供必要的隔离与保护,从而维护电网的整体安全与稳定。

为了满足电力行业对高压开关设备(特别是断路器、隔离开关等)机械和电气特性测试的严苛需求,武汉龙电电气凭借其在电力测试领域的深厚技术底蕴与创新精神,成功研发了GKC-G3断路器动特性测试仪。这款测试仪专为模拟实际工况下的操作条件而设计,能够全面、精确地测量并记录高压开关的合闸时间、分闸时间、三相同期性、弹跳次数及时间、速度、行程等关键参数,为电力部门及制造商提供了强有力的技术支持。

GKC-G3断路器动特性测试仪的适用范围广泛,能够精准测量各种电压等级(包括少油、多油、真空、六氟化硫及特种高压断路器)的机械动特性参数。其卓越的性能体现在操作简便、数据准确、抗干扰能力强、体积小巧且外观精美等方面,除了满足市场上一般的高压开关的特性测试外,GKC-G3断路器动特性测试仪提供干接点,这些特点使得该测试仪在电力行业中备受青睐,赢得了市场的广泛认可。

产品别称:高压开关机械特性测试仪、断路器机械特性测试仪、高压开关动特性测试仪、断路器动特性测试仪、高压开关特性测试仪、断路器特性测试仪、高压开关综合特性测试仪、高压开关时间特性测试仪、高压开关参数测试仪

技术参数

时间测量12路
固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期之差(1~99ms)
合闸(分闸)弹跳时间(弹跳次数)
内触发测试范围:1ms~10000ms,分辨率:0.01ms
外触发测试范围:1ms~10000ms
999ms以内分辨率:0.01ms
1000-9999ms分辨率:0.1ms
10000ms以上分辨率:1ms
在200ms以内准确率:0.05%±0.1ms
速度测量刚分(刚合)速度,指定时间段(行程段或角度段)平均速度
测速范围0.1mm传感器 0.01~20.00m/s
345°角度传感器 0.01~20.00m/s
行程测量动触头行程(行程)、接触行程(开距)、超行程、过冲行程或反弹行程
测量范围直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm
可选配100-1000mm任意长度的直线传感器
旋转传感器:345°旋转传感器,测量范围:0-1000mm,分辨率:0.1°
此传感器有15度的无效区,安装时在仪器可看到传感器有效区域,数值显示在160-200度左右为佳
电流电阻范围最大电流:20A,分辨率:0.01A
电阻:1000Ω,分辨率:0.01Ω
仪器电源AC 220V ± 10%,50Hz ± 10%
直流电源输出DC20~270V连续可调,DC220V≤ 20A(短时),功率:4400W
外触发触发电压AC/DC10-300V,电流≤120A
隔离开关或储能到位
断路器测量范围
电压输出:DC20~270V(可调)
电源输出时间:0.01-10秒(可设置)
断口信号最大采集时间为10秒
可测断口合、分闸时间、三相不同期、弹跳时间及次数
主机体积385*320*205mm
使用环境-20℃~+50℃
相对湿度≤90%
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

全面适用性:GKC-G3断路器动特性测试仪适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器以及特种断路器(如列车断路器)。它能够测试12路金属触头断口、6路主断口和6路辅助断口,提供包括时间、弹跳次数、速度、线圈电流及电阻等关键数据和波形。此外,它还具备储能、自动和手动低跳试验、断路器寿命试验等功能,并可选配闭锁电源和干接点控制。配备高速热敏打印机,便于现场快速打印测试结果。

用户友好界面:配备7英寸彩色高亮显示屏,即使在强光环境下也能清晰显示。菜单式操作和一键测试界面简化了测试流程,支持中英文输入。所有关键参数如时间、行程、速度和波形均在同一屏幕上显示,无需翻页。内置21种断路器速度定义,用户只需选择相应类型,即可一键完成测量。

便携式电源设计:GKC-G3断路器动特性测试仪内置操作电源,无需额外现场电源,提供DC20~270V可调电源,最大电流20A,并具备短路保护功能。在短路情况下,1毫秒内自动停止电压电流输出,并发出报警提示。独特的双回路电源设计确保即使一路损坏,另一路仍可进行合闸和分闸测试。

灵活的传感器配置:配备直线传感器和旋转传感器,以及专用固定多功能接头,使得安装变得极为简便。直线传感器支持30-1000mm长度任意设置,无需返厂更改程序,只需更换相应传感器即可。

数据存储与传输:主机可存储高达100组试验数据,并内置实时时钟,便于数据存档。提供U盘接口和R232接口,方便数据传输至计算机进行进一步分析、保存和打印。R232接口还支持电脑联机操作(选配功能)。

高抗干扰性能:内部抗干扰电路设计,确保在500KV变电站内也能可靠使用,保障测试数据的准确性和设备的稳定性。

产品图集

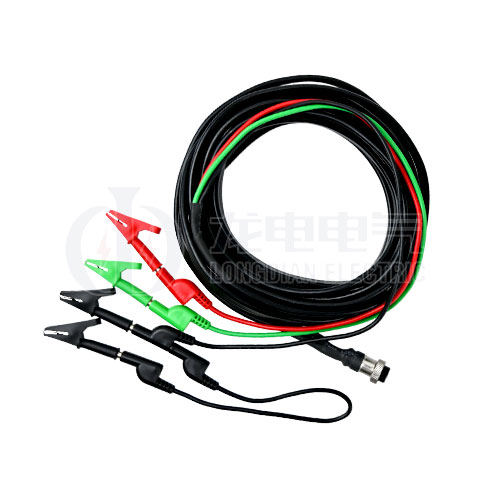

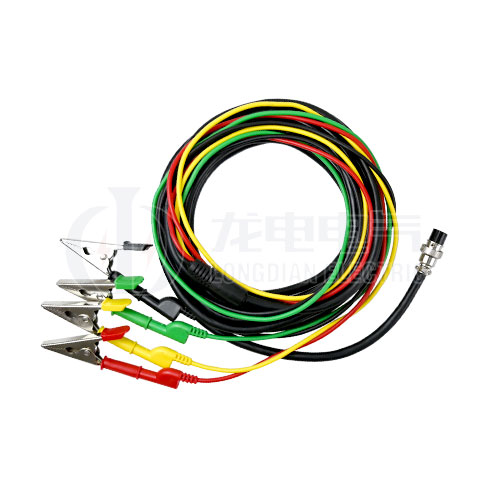

断口线
断口线
断口延长线
断口延长线
航插转接线
航插转接线

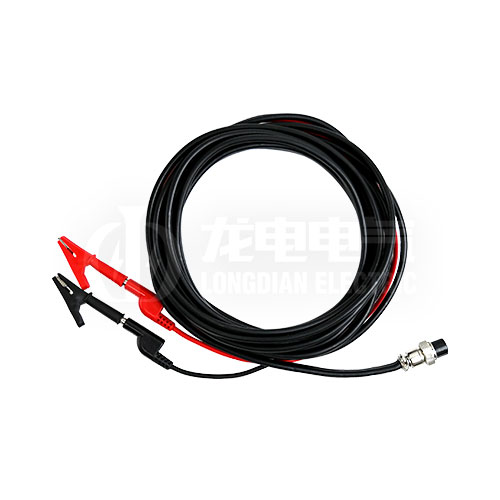

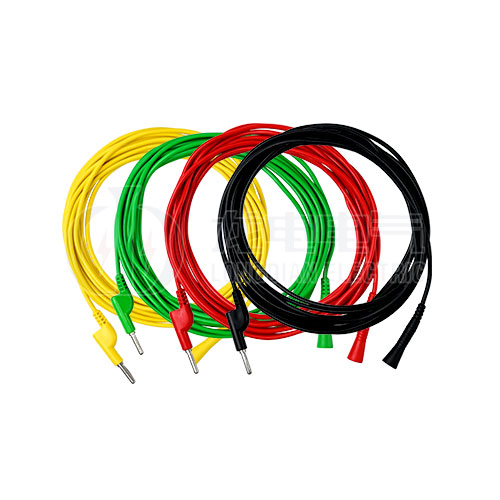

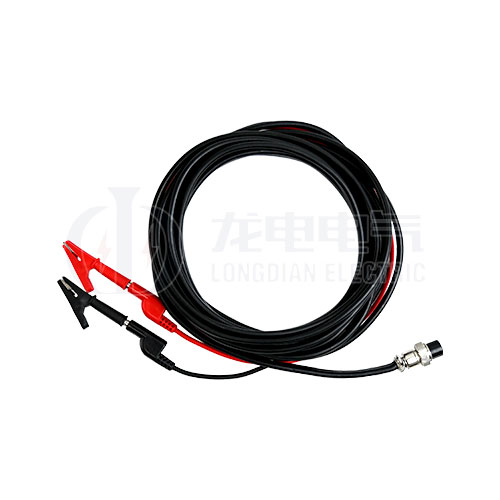

合分闸控制线
合分闸控制线

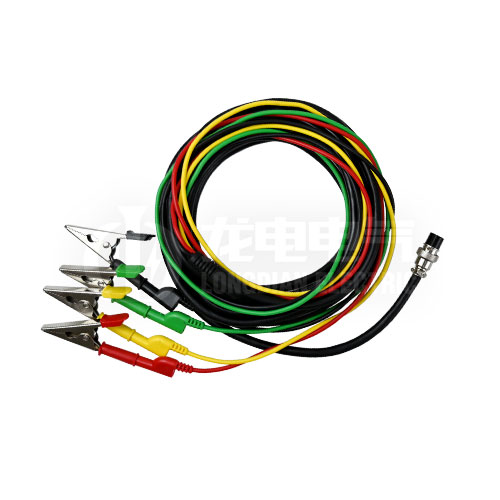

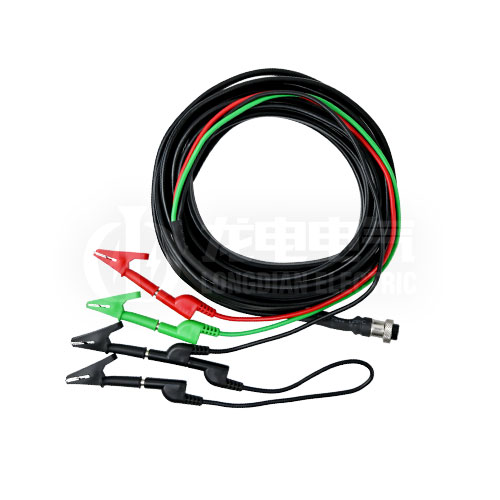

储能/闭锁电源/空接点测试线
储能/闭锁电源/空接点测试线

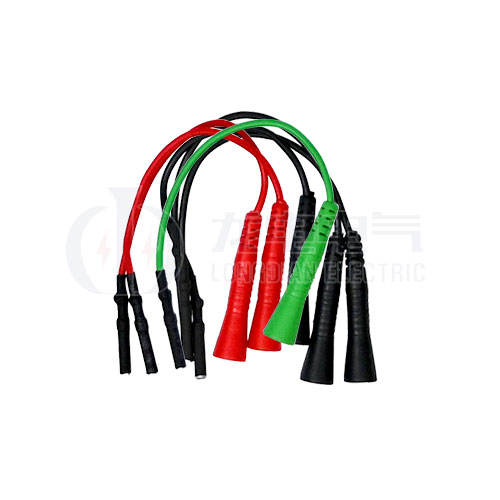

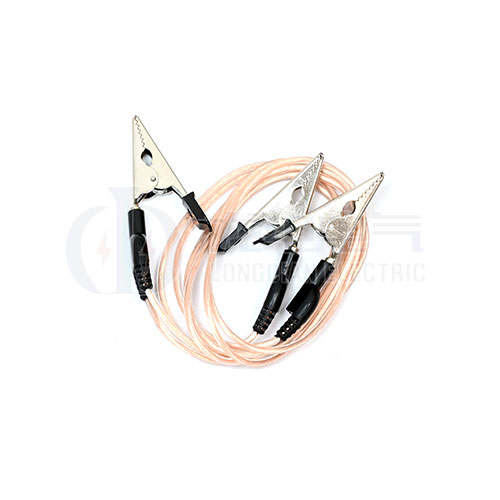

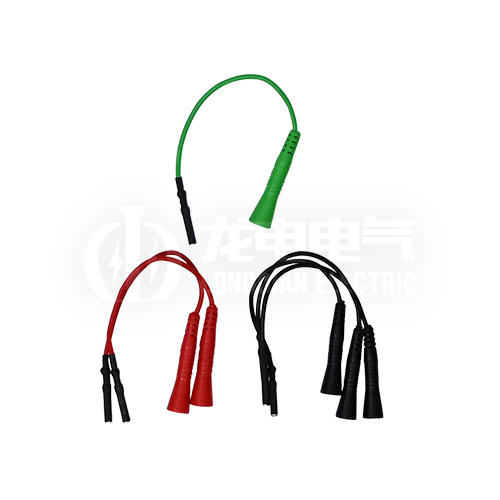

短接线
短接线

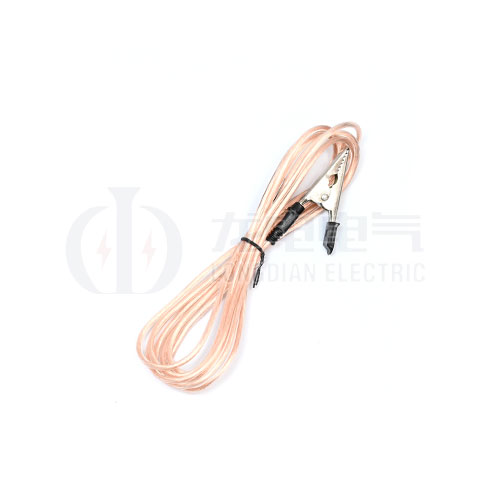

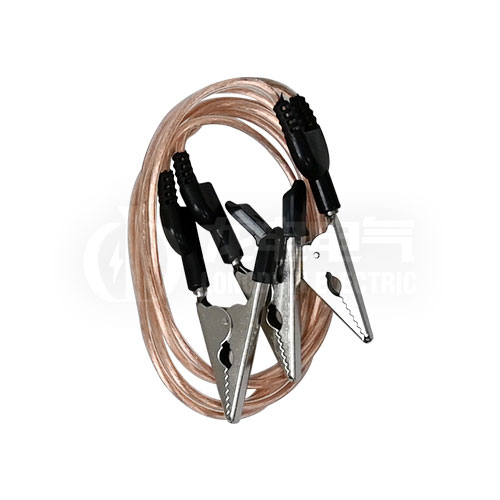

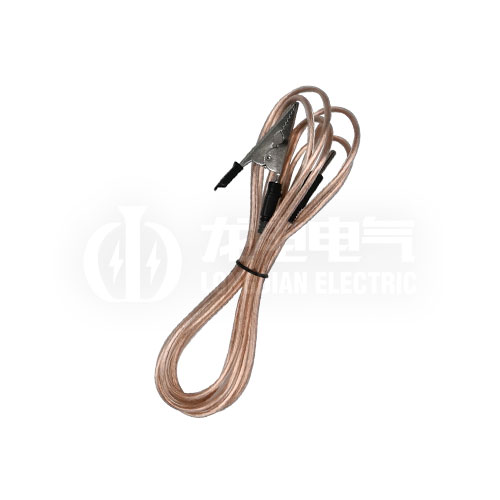

接地线
接地线

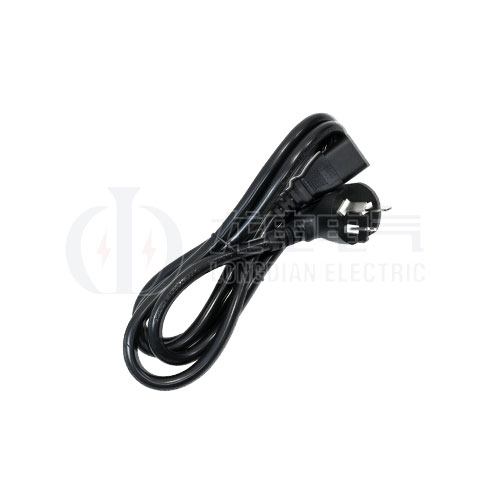

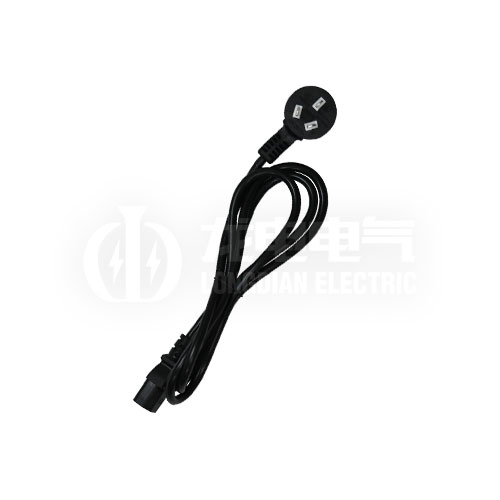

电源线
电源线

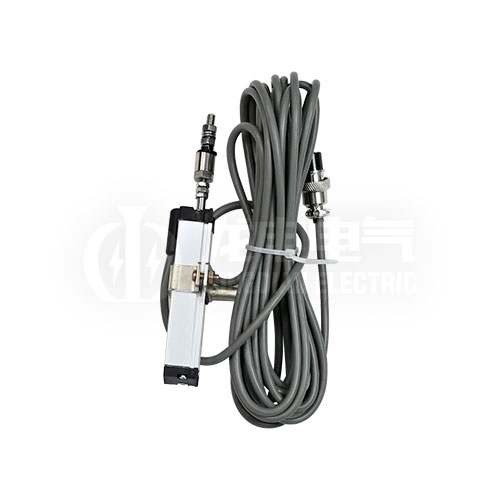

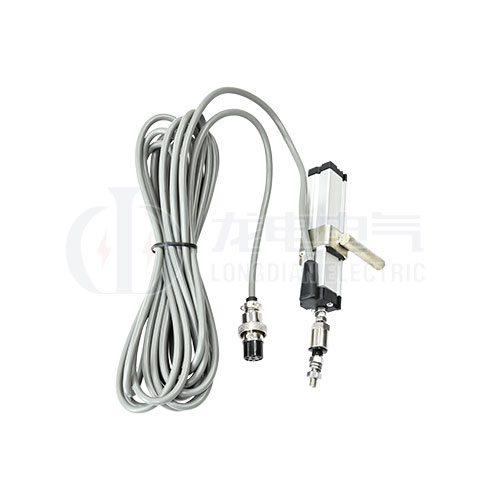

直线传感器
直线传感器

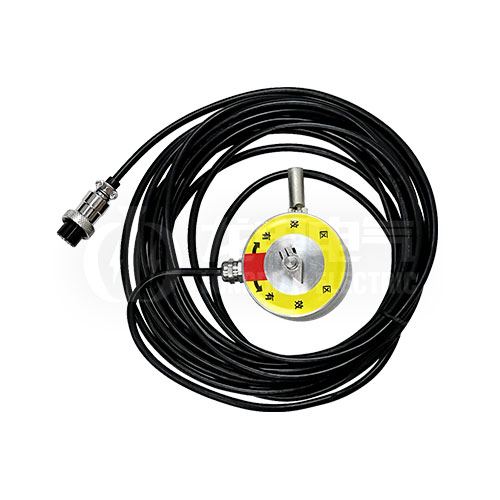

旋转传感器
旋转传感器

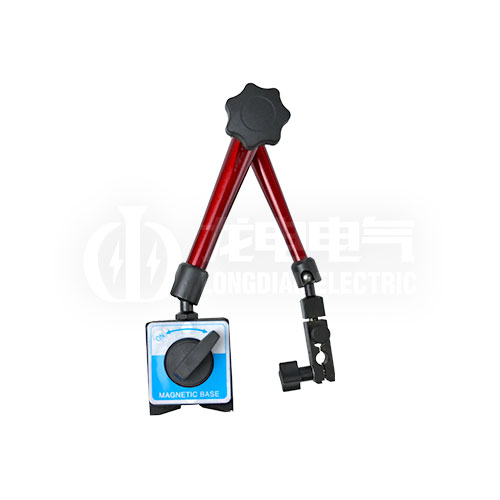

万向支架
万向支架

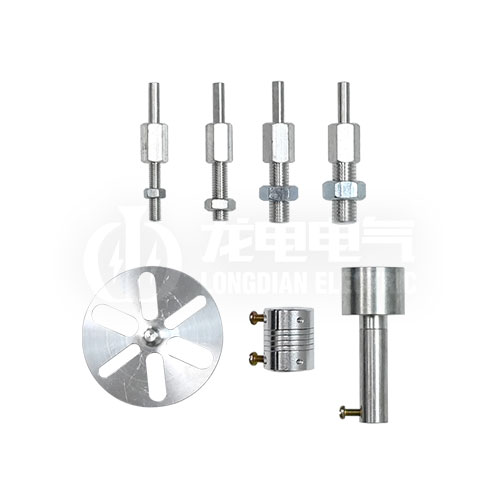

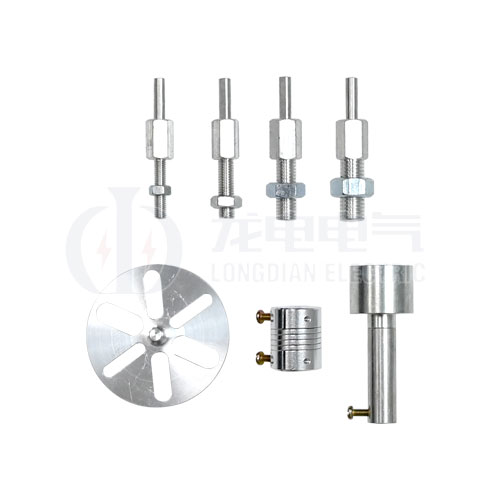

丝杆接头
丝杆接头

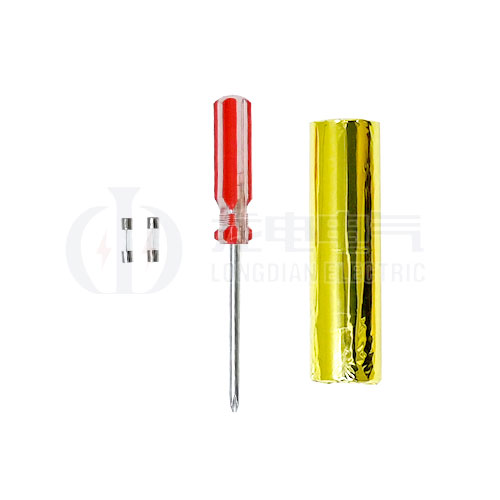

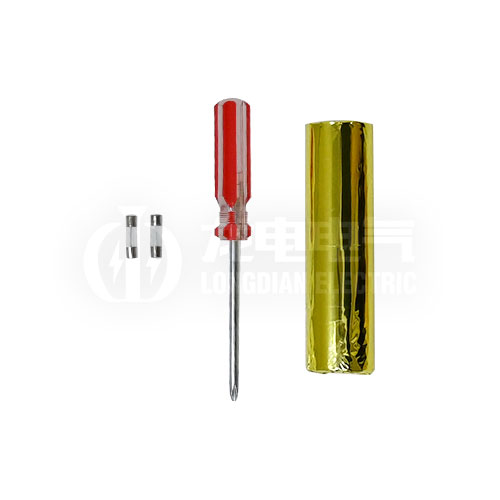

保险/打印纸/螺丝刀
保险/打印纸/螺丝刀

售后保障

2h 电话回复
2h电话回复
8h 提供解决方案
8h提供解决方案
48h 技术人员到达
48h技术人员到达
