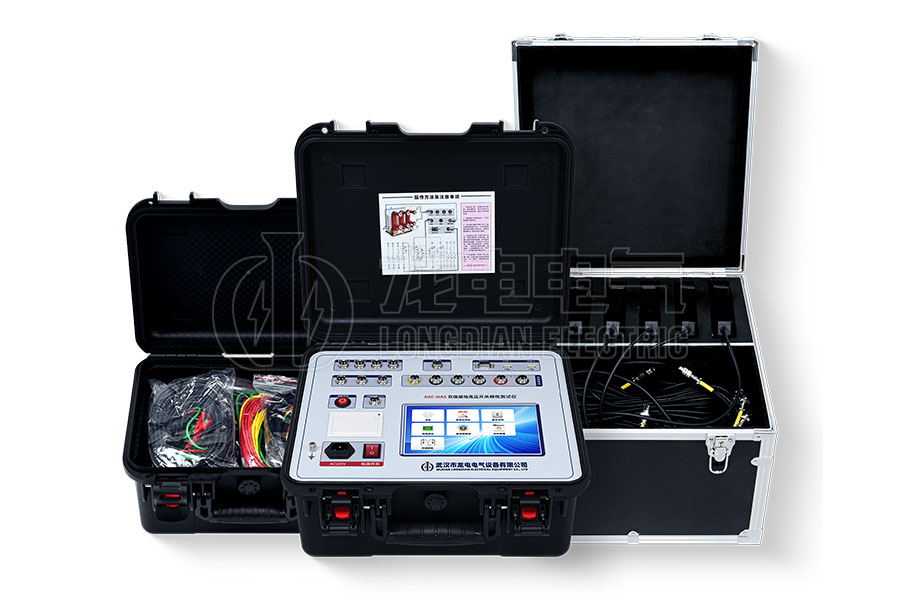

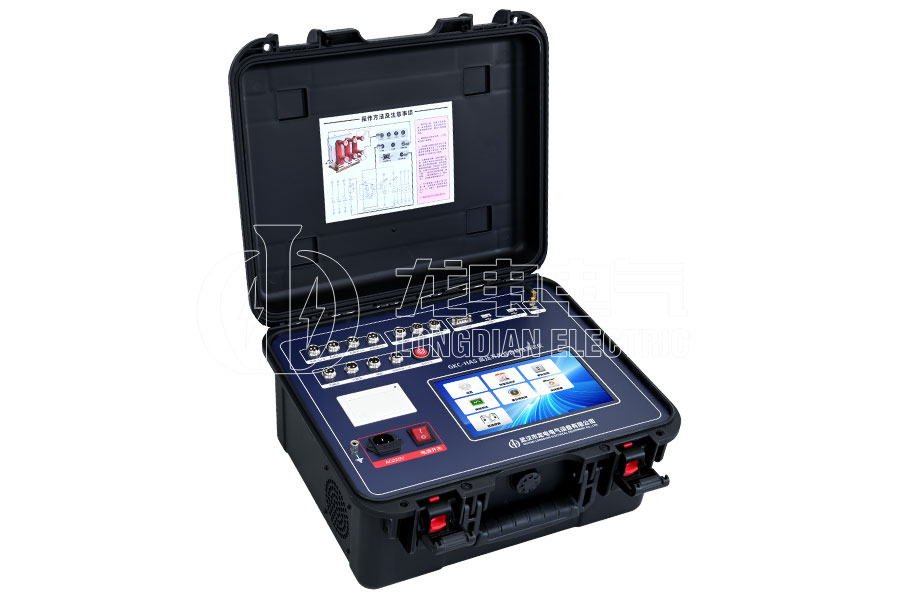

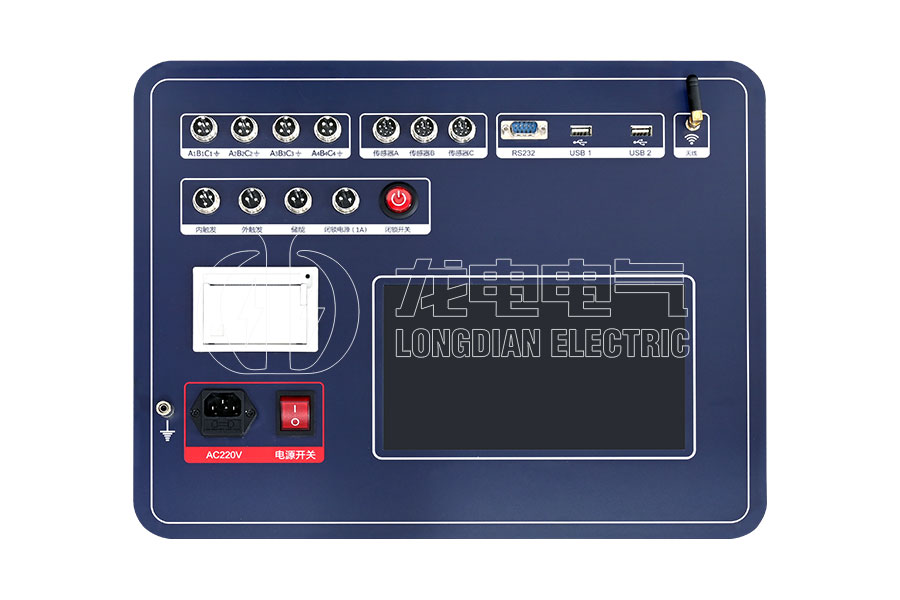

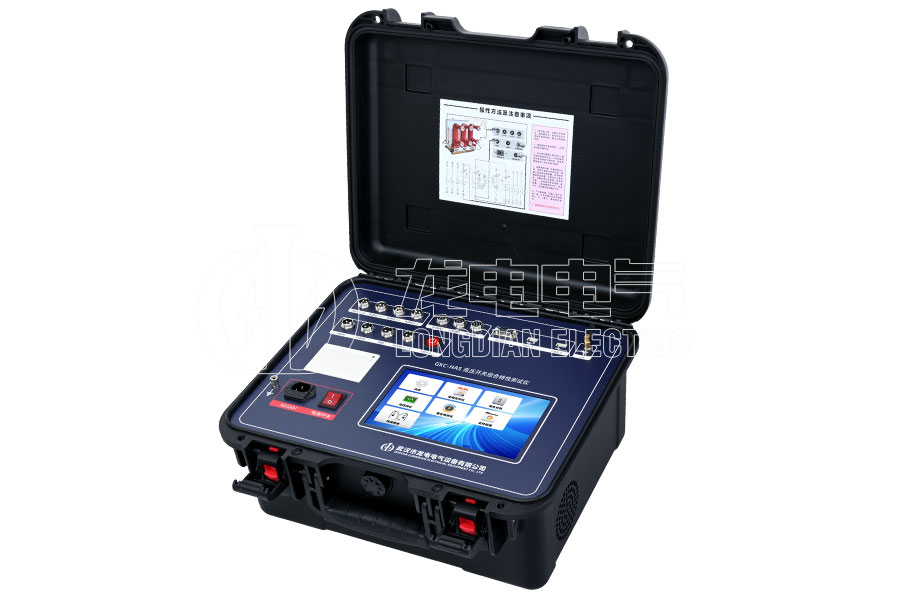

GKC-HAS双端接地高压开关特性测试仪
GKC-HAS双端接地高压开关特性测试仪
GKC-HAS双端接地高压开关特性测试仪
GKC-HAS双端接地高压开关特性测试仪

GKC-HAS双端接地高压开关特性测试仪

工控机 / 带闭锁 / 带储能 / 直流输出 / 双端接地

兼容各类传感器,安装方便简捷

适用于国内外生产的所有型号开关

内部抗干扰电路可满足500KV变电站内可靠使用

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行,机械特性参数是判断断路器性能的重要参数之一。

为了满足广大用户对各类高压开关动特性测试的需求,龙电电气精心研发了全新的高压开关动特性测试仪。GKC-HAS双端接地高压开关特性测试仪能够精准测量各种电压等级的少油、多油、真空、六氟化硫、特种等高压断路器的机械动特性参数,具有操作简便、数据准确、抗干扰性强、体积小巧、外观精美等优点。除了满足市场上一般的高压开关的动特性测试外,还满足双端接地的测试,使得测试仪能够对高压开关进行有效的机械特性测试。

产品别称:高压开关机械特性测试仪、断路器机械特性测试仪、高压开关动特性测试仪、断路器动特性测试仪、高压开关特性测试仪、断路器特性测试仪、高压开关综合特性测试仪、高压开关时间特性测试仪、高压开关参数测试仪

技术参数

时间测量12路 固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期之差
合闸(分闸)弹跳时间(弹跳次数)
不同期测试范围:1ms~99ms,分辨率:0.01ms
内触发测试范围:1ms~999ms,分辨率:0.01ms
1000ms~9999ms,分辨率:0.1ms
10000ms~200000ms,分辨率:1ms
外触发测试范围:0.01ms~200s
在1000ms以内准确率:0.05%±0.1ms
速度测量刚分(刚合)速度,指定时间段(行程段或角度段)平均速度
测量范围0.1mm传感器 0.01~20.00m/s
345°角度传感器 0.01~20.00m/s
加速度传感器 0.01~15.00m/s
激光传感器 0.01~15.00m/s(选配)
行程测量动触头行程(行程)(3路行程测量选配)
接触行程(开距)
超行程
过冲行程或反弹行程
测量范围直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm
旋转传感器:345°,测量范围:0-1000mm,分辨率:0.08°
此传感器有15度的无效区,安装时在仪器可看到传感器有效区域,数值显示在160-200度左右为佳
加速度传感器测量范围:0-300mm,分辨率:0.1mm
线圈电流最大电流20A,分辨率:0.01A
线圈电阻测量范围0~2000Ω,分辨率:0.01Ω
仪器电源AC220V ± 10%,50Hz ± 10%
直流电源输出DC6~270V连续可调,DC24V≤15A(短时),DC220V≤ 20A(短时)
外触发触发电压AC/DC10-300V,电流≤120A
隔离开关测量范围电压输出:DC6~270V(可调)
电源输出时间:0.01-20秒(可设置)
断口信号最大采集时间为200秒
可测断口合、分闸时间、三相不同期、弹跳时间及次数
主机体积400×263×175mm
使用环境-20℃~+50℃
相对湿度≤90%
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

◆ GKC-HAS双端接地高压开关特性测试仪是一款高性能的嵌入式工控机,采用CortexTM-A8处理器,主频高达1GHz,配备1GB闪存,确保了快速的开机时间,仅需16秒。它配备了9英寸的彩色触摸屏,运行Windows操作系统,提供直观的用户界面,支持中英文输入,使得现场操作人员能够轻松上手。

◆ 配备了高速热敏打印机,方便用户在现场直接打印测试数据。内置的操作电源设计,省去了现场额外电源的需求,提供了6至270V可调的直流电源,最大电流可达20A。用户可以根据需要设定分合闸线圈的动作电压,进行低电压动作试验。

◆ 配备了多种传感器,包括直线传感器、旋转传感器、万能传感器以及可选配的激光传感器,配合支架和专用固定多功能接头,使得安装变得极为简便快捷。

◆ 适用于国内外所有型号的SF6开关、GIS组合电器、真空开关和油开关。它能够在开关动作一次后,立即获取所有数据和图形,测试结果和图形可以同屏显示,且速度数据可以重新计算,无需重复测试。

◆ 主机具备存储高达30000组试验数据的能力(存储容量可扩展),内置实时时钟,便于数据存档。设备还配备了2个USB接口,支持鼠标操作,可以直接将数据保存到U盘或上传至计算机进行分析和保存。此外,还可选配RS232接口进行联机操作,以及WIFI操作。

◆ 能够同时测量12路金属触头断口、6路主断口、6路辅助断口以及1路速度(可选配3路速度)。它内含包络线功能,可以通过一台开关的测试数据生成标准包络线,用于分析对比,还能进行开关震动频率分析。

◆ 内部的抗干扰电路设计,确保了其在500KV变电站内也能可靠地使用。

产品图集

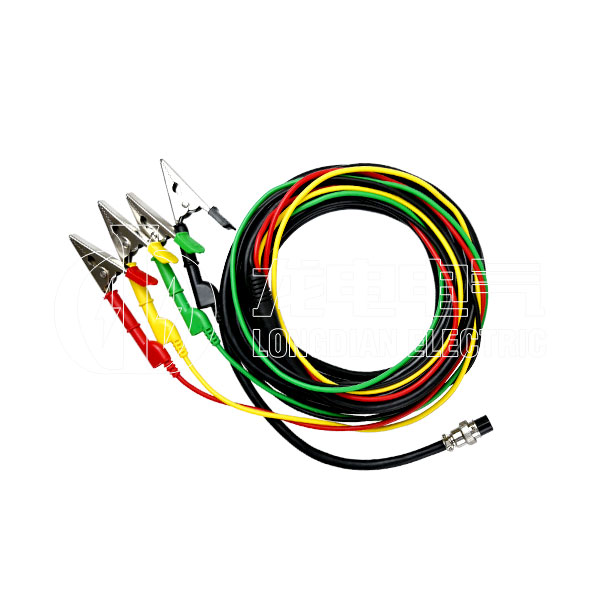

断口线
断口线

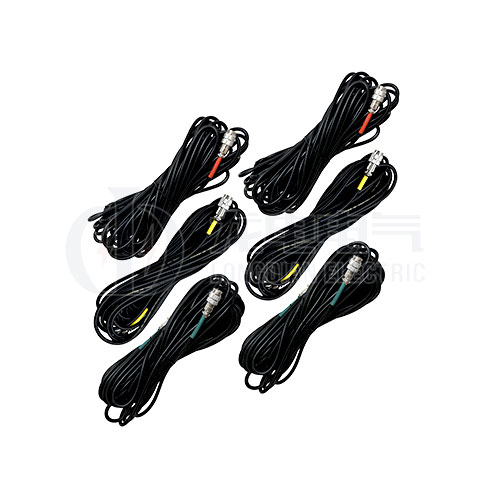

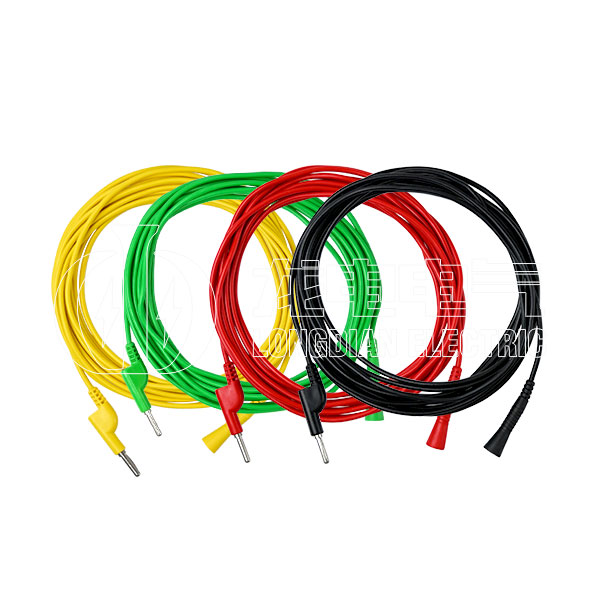

断口延长线
断口延长线

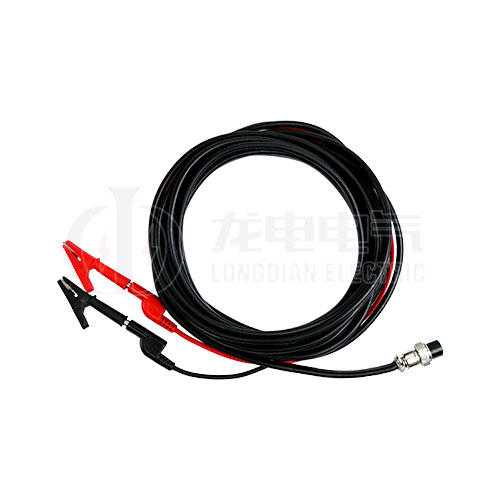

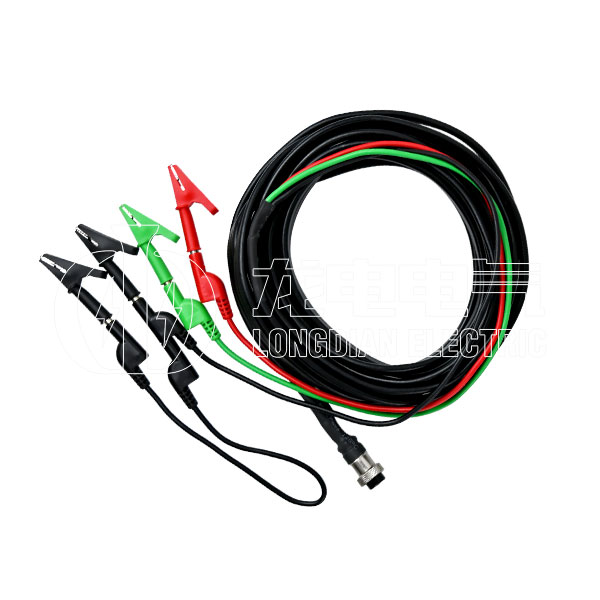

合分闸控制线
合分闸控制线

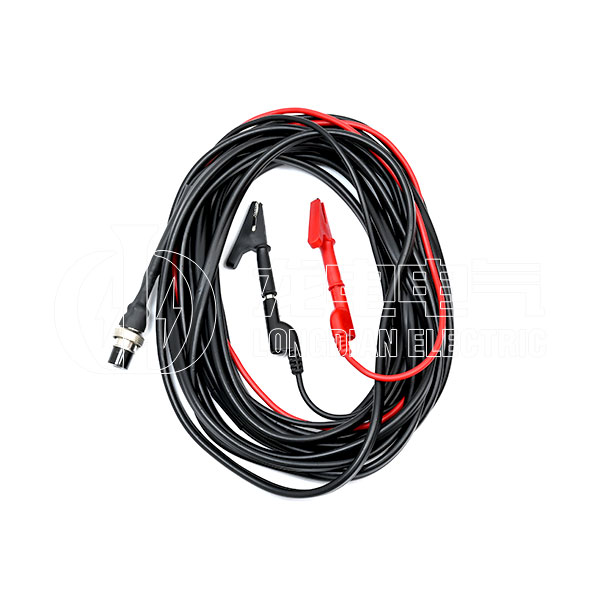

储能闭锁电源测试线
储能闭锁电源测试线
航插转接线
航插转接线

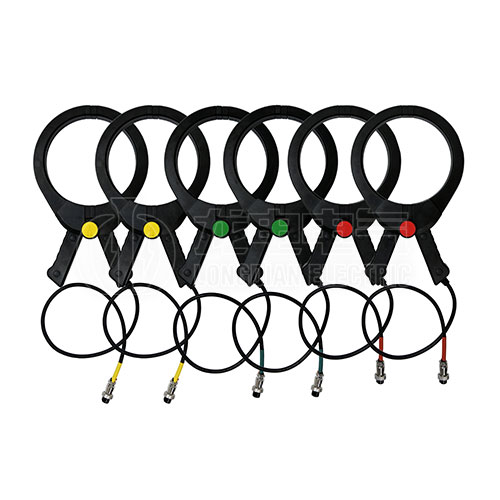

双端接地电流钳
双端接地电流钳

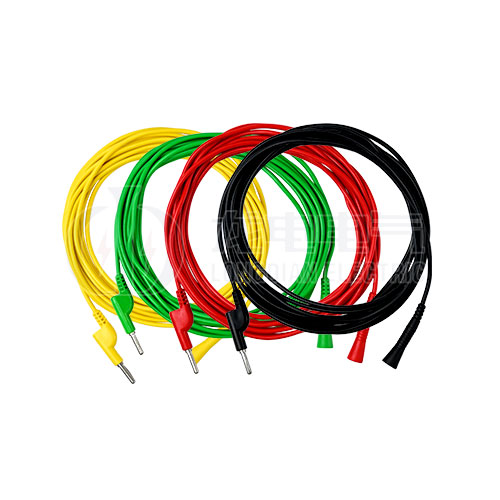

双端接地测试线
双端接地测试线

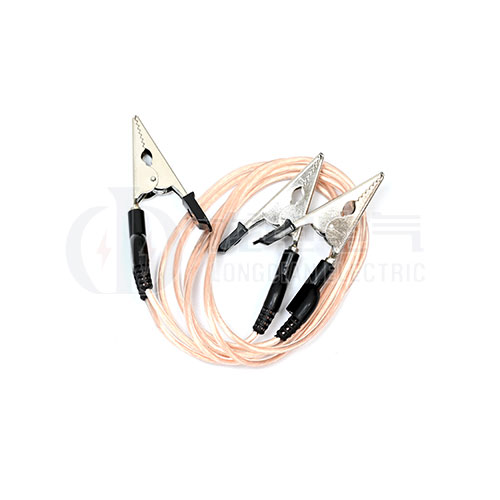

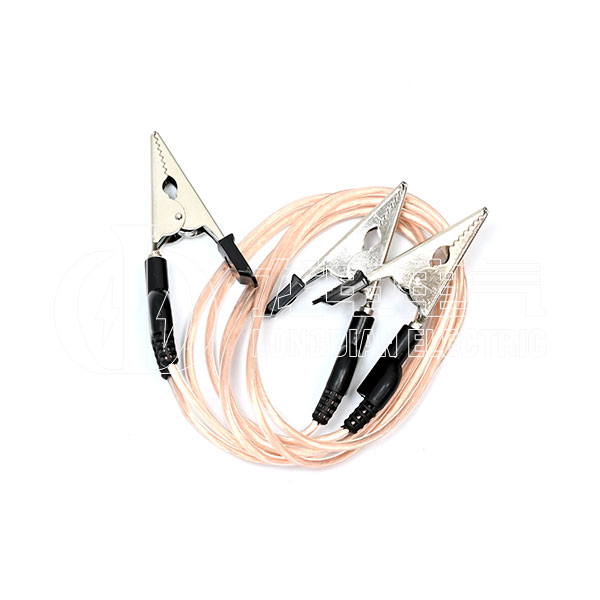

短接线
短接线

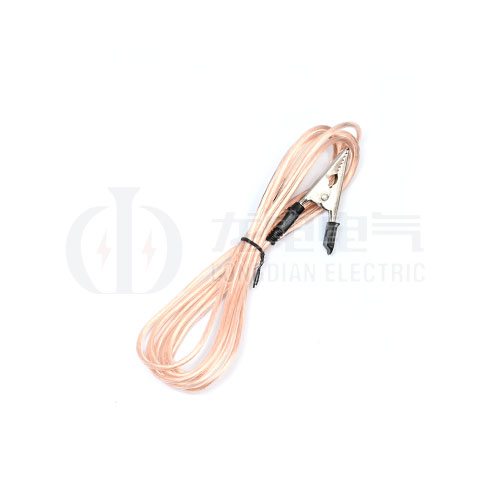

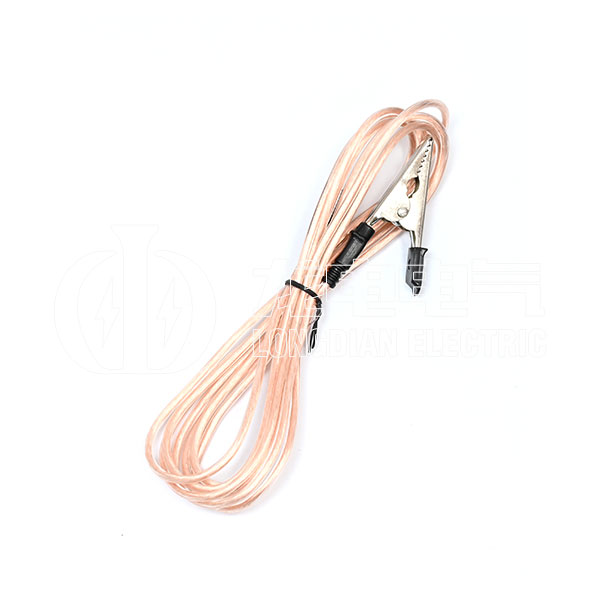

接地线
接地线

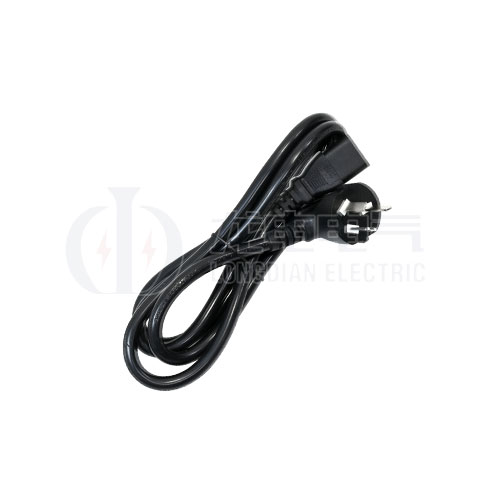

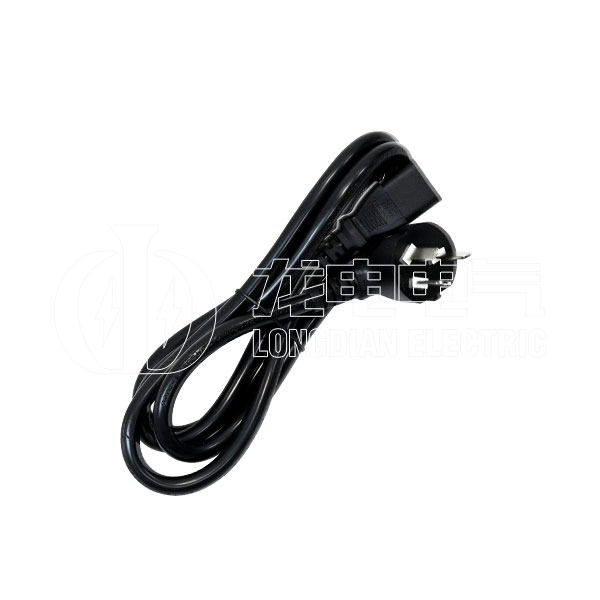

电源线
电源线

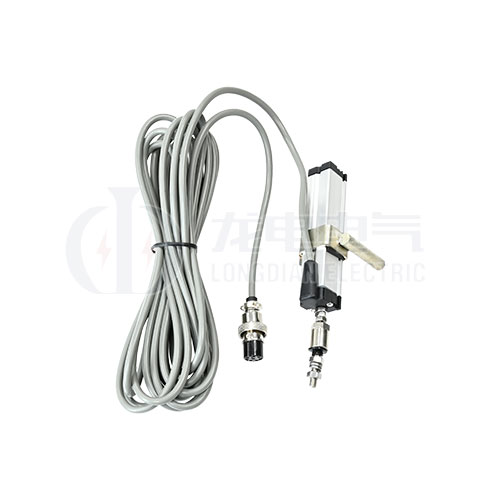

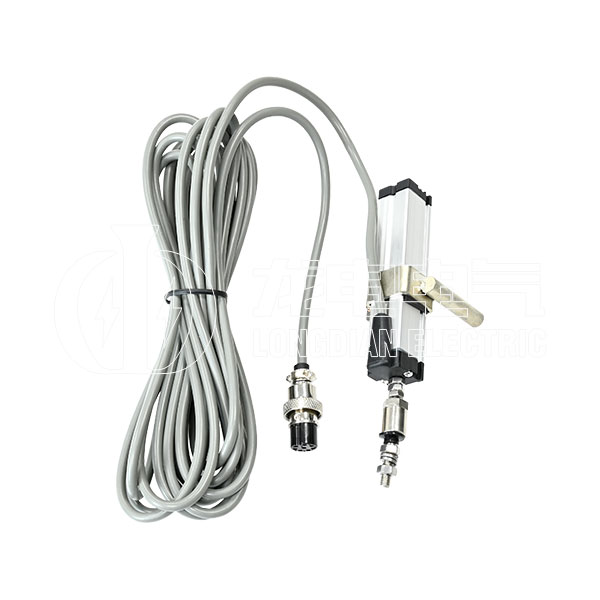

直线传感器
直线传感器

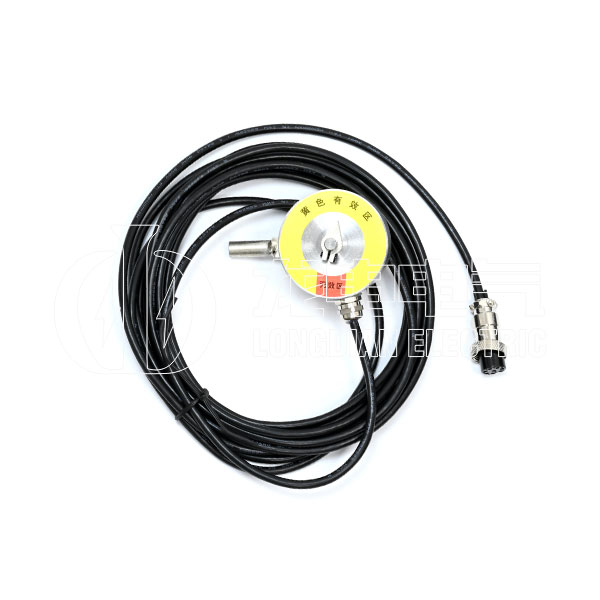

旋转传感器
旋转传感器

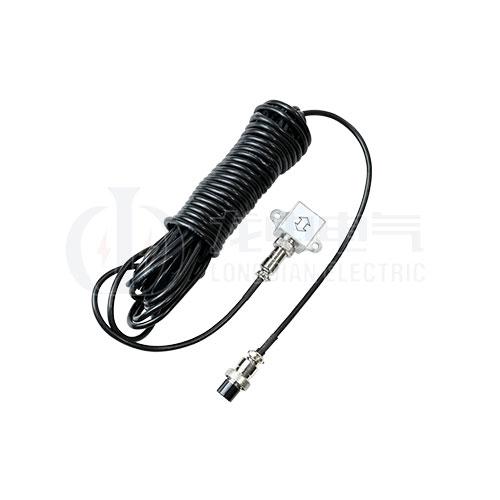

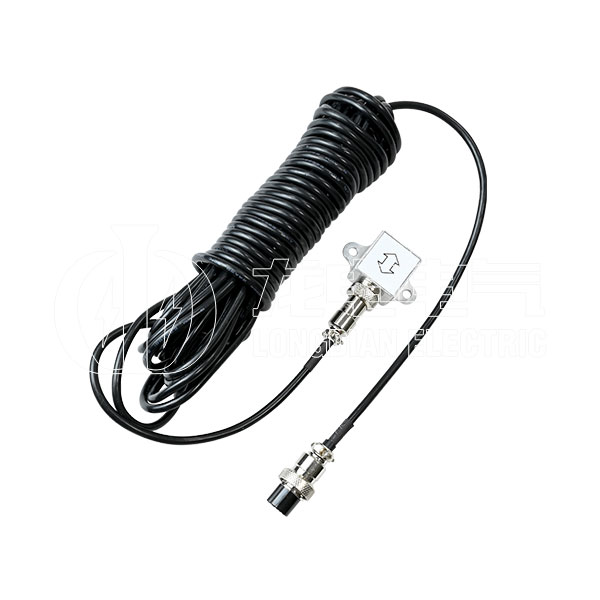

万能传感器
万能传感器

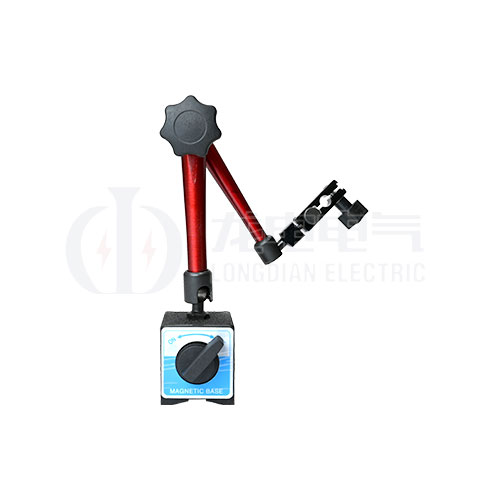

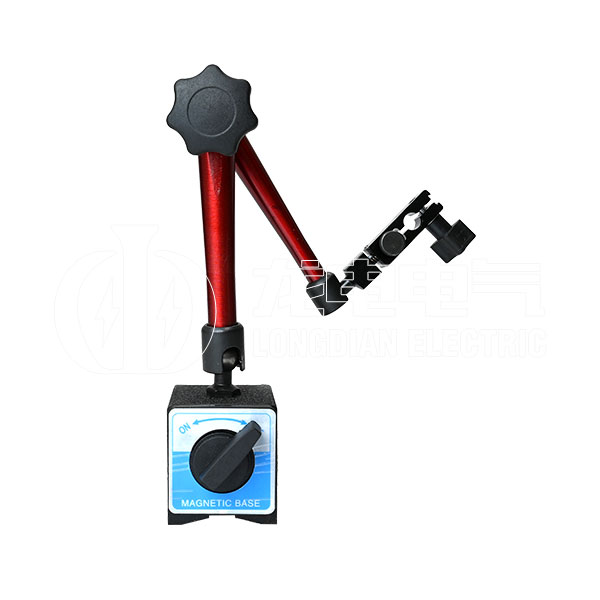

万向支架
万向支架

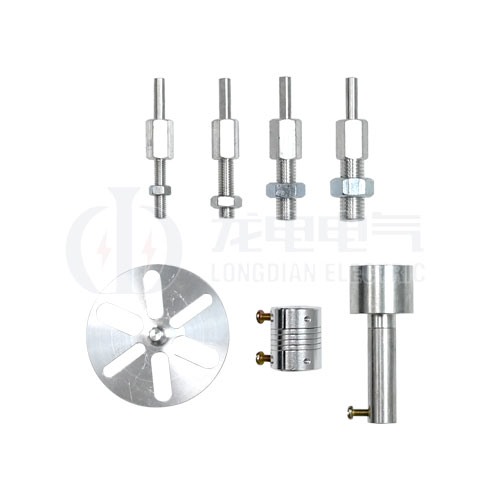

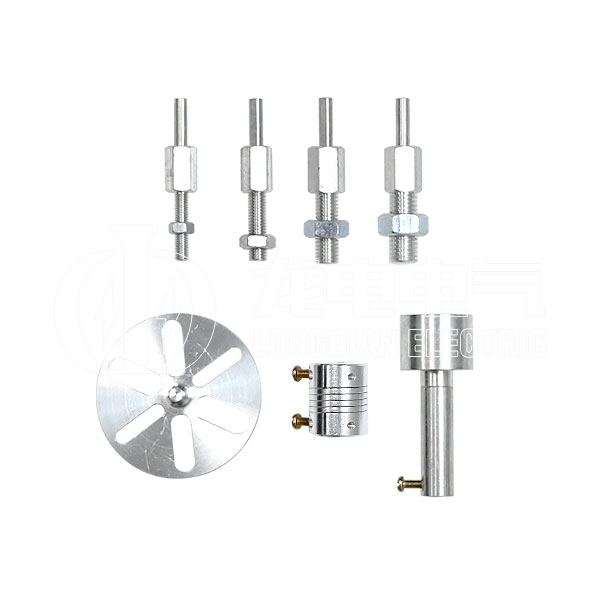

传感器转接头
传感器转接头

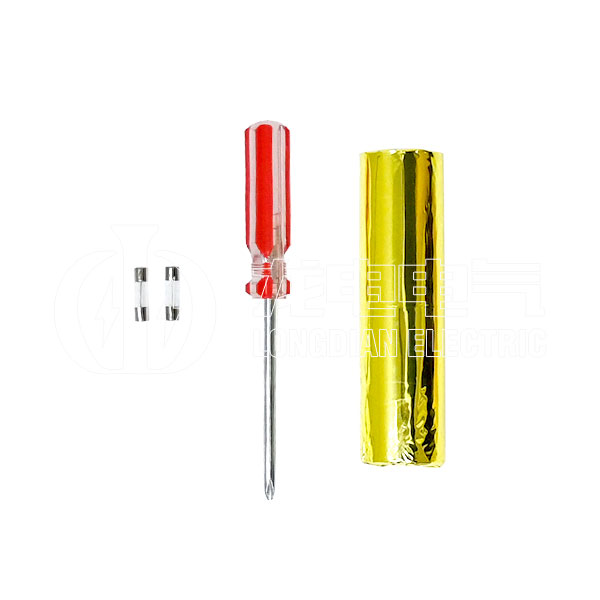

保险/打印纸/螺刀丝
保险/打印纸/螺刀丝
