GKC-AQ断路器动特性带电分析仪
GKC-AQ断路器动特性带电分析仪
GKC-AQ断路器动特性带电分析仪
GKC-AQ断路器动特性带电分析仪
GKC-AQ断路器动特性带电分析仪

GKC-AQ断路器动特性带电分析仪

断路器在运行中,通过断路器分(或合)闸线圈的电流、电压及主回路CT二次测三相电流等波形曲线图谱分析,对断路器操作机构的状态做出诊断

支持带电测试

支持离线测试

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

GKC-AQ断路器动特性带电分析仪是专用于断路器机构状态监测的装置,根据DL/T 846.3-2004、GDW11366-2014标准,既支持带电测试又能离线测试两种模式。断路器在运行中,通过断路器分(或合)闸线圈的电流、电压及主回路CT二次测三相电流等波形曲线图谱分析,对断路器操作机构的状态做出诊断,如:机构卡涩、油脂固化凝结、分/合闸线圈状态、辅助点失效、蓄电池稳定、合(分)闸时间、三相不同期性等。

技术参数

时间测量等待信号时间:0~20S
线圈、断采集时间:0~299ms
分辨率:0.1ms
精度:0.05%±2个字
离线模式:三路断口分、合闸时间及不同期性、弹跳次数、弹跳时间
在线模式:三路断口分、合闸时间及不同期性
速度及行程测量(离线模式)刚分、刚合速度,分、合闸瞬时速度,分、合闸最大速度及平均速度
测速范围(离线模式)1mm传感器 0.01~25.00m/s
0.1mm传感器 0.01~5.00m/s
360°角度传感器 1周波/ 0.25°
传感器测量范围(离线模式)直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm
360线传感器:360°,测量范围:0-999mm,分辨率:0.25°
仪器电源DC12V(请使用专用适配器充电),如使用时间超过两小时,请当天进行补充电量,如果三个月未内使用,也请进行补充电量,充电时间不小于5小时,不大于8小时
线圈电流(在线模式)0~200A,传感器100mv对应最大电流20A,10mv对应最大电流200A
线圈电压(在线模式)DC10~300V
主机体积240*200*70mm
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

1、GKC-AQ断路器动特性带电分析仪为工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。

2、GKC-AQ断路器动特性带电分析仪采用进口8.4寸彩色触摸屏,windows操作系统,人性化操作界面直观,便于现场操作人员使用。

3、存储容量大,可保存30000组数据。

4、支持中英文输入。

5、配备U盘接口,可直接把数据保存到U盘,也可以把数据传到电脑保存,通过专业软件进行分析打印。

6、内置大容量锂电池,待机时间长达20小时。

7、GKC-AQ断路器动特性带电分析仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关,开关动作一次,得到所有数据及图形。

8、内含包络线,通过标准数据和刚测量出来的同类型断路器的数据进行分析比对,及时发现问题。

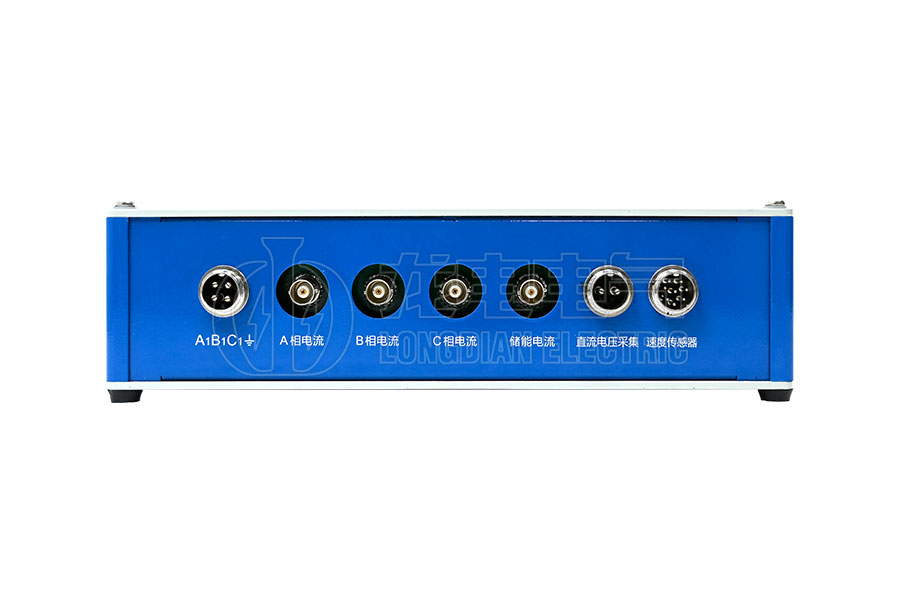

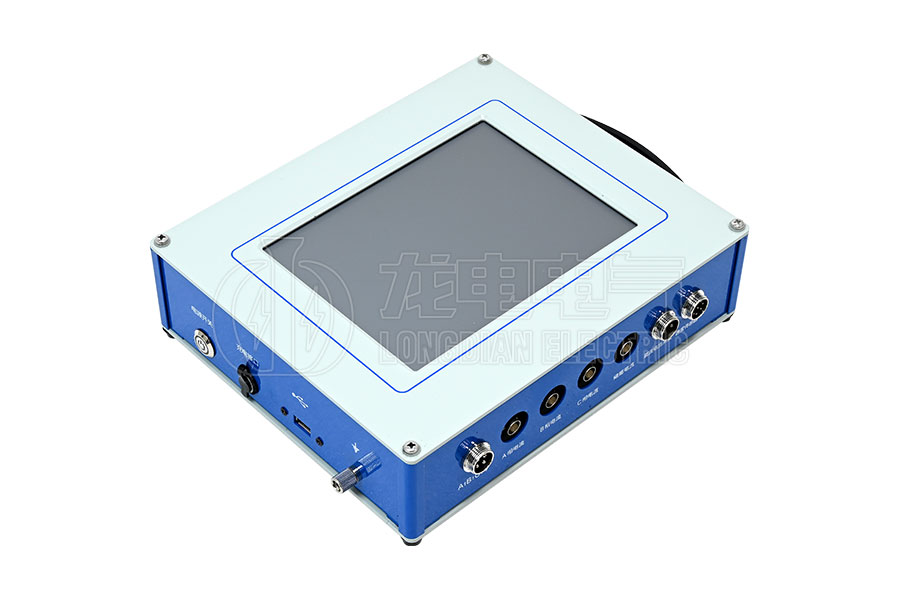

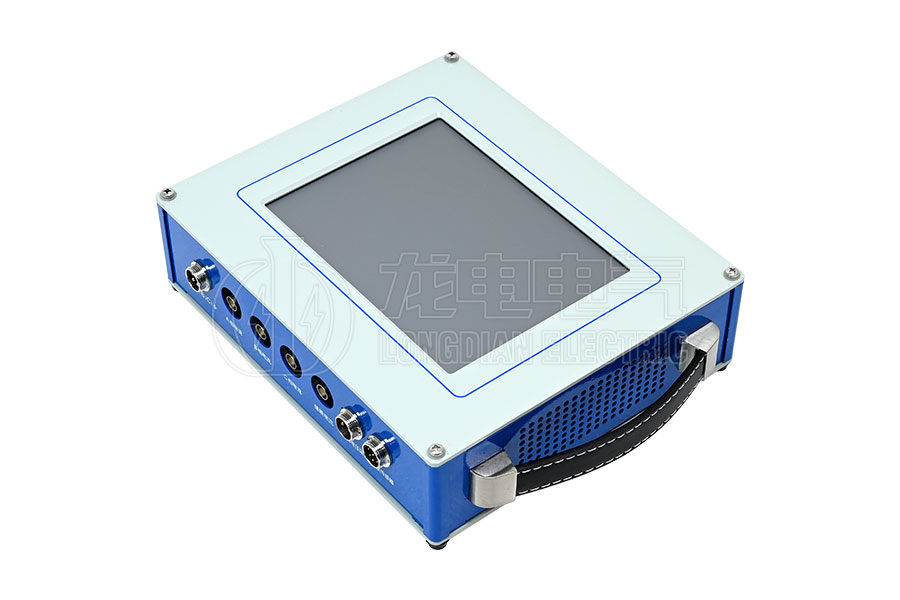

产品图集
