提供独立的110/220V隔离直流电压输出
完备的过载保护等功能

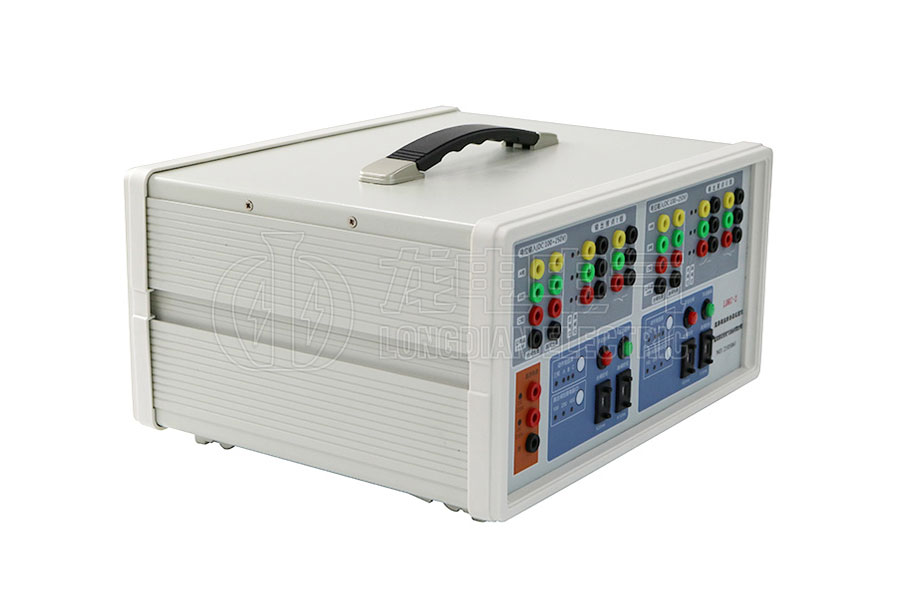

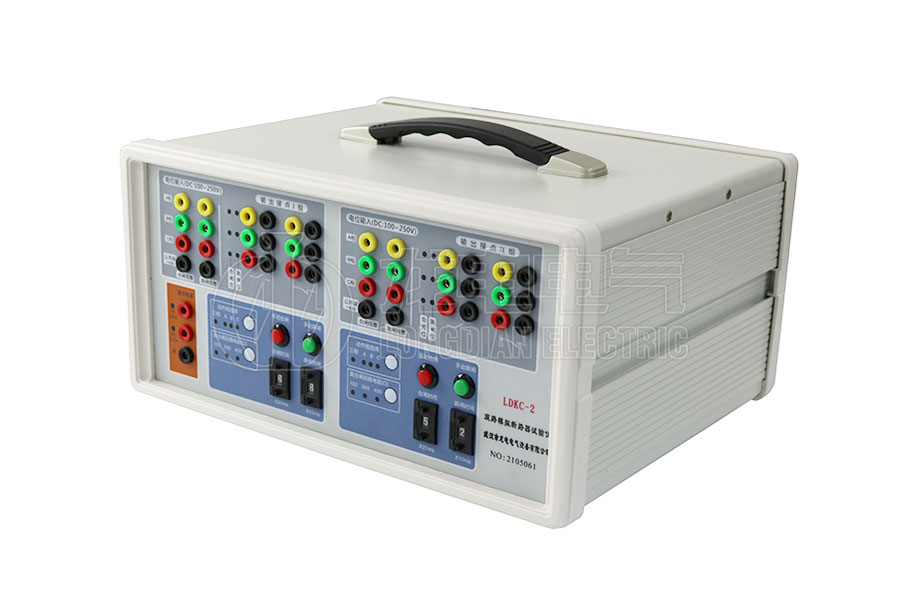

LDKC-2双路模拟断路器试验仪将两组相互独立的模拟断路器置于同一机箱，可模拟断路器的三相及分相操作、单跳闸线圈或双跳闸线圈断路器、开关自备投试验以及开关拒跳/拒合等动作行为，适用于电力系统、工矿企业、科研、教学院所等，作为继电保护及自动装置试验中代替实际断路器之用。在保障继电保护试验的正确性、可靠性的同时，可大幅减少实际断路器的动作次数，提高整组试验工作效率。
两组模拟断路器均直接提供A、B、C相模拟的跳/合闸线圈输入端，一对断路器位置输出的常闭接点和常开接点。通过面板操作选择模拟断路器的手动跳闸/合闸、跳/合闸线圈电阻、跳/合闸时间、单相/分相动作相预置选择等功能，从而模拟断路器的跳/合闸动作。
LDKC-2 双路模拟断路器提供独立的110/220V隔离直流电压输出。
产品别称：模拟断路器，模拟断路器测试仪，双路断路器试验仪，模拟断路器智能检测仪，双路断路器高压测试仪，双路模拟断路器测试仪
| 供电电源 | AC220V±10% |
| 跳合闸输入电压 | DC 40V≤Vin≤250V |
| 跳/合闸线圈电阻选择 | 100Ω、200Ω、400Ω |
| 合闸时间选择 | 20ms~180ms，步长20ms（当设置小于20ms时取为20ms） |
| 跳闸时间选择 | 30ms~90ms，步长10ms（当设置小于30 ms时取为30 ms） |
| 常开/常闭输出接点容量 | DC110V/5A，AC220V/30A |
| 操作方式 | 提供A相，B相，C相，AB相，BC相，CA相，ABC相等七种分相预置选择和三相操作选择 |
| 隔离直流电压输出 | DC 110V/220V，容量200W |
| 工作环境 | 温度-10℃～＋45℃，湿度90％不冷凝 |
| 体积 | 380(W)×250(H)×180(D)mm |
| 重量 | 10Kg |
1.仪器应将六组相互独立的模拟断路器置于同一机箱，可模拟断路器的三相及分相操作、单跳闸线圈或双跳闸线圈断路器、开关自备投试验以及开关拒跳/拒合等动作行为
2.六组模拟断路器均直接提供A、B、C相模拟的跳/合闸线圈输入端，一对断路器位置输出的常闭接点和常开接点
3.通过面板能够操作选择模拟断路器的手动跳闸/合闸、跳/合闸线圈电阻、跳/合闸时间、单相/分相动作相预置选择等功能，从而模拟断路器的跳/合闸动作。
4.仪器提供独立的110/220V隔离直流电压输出。
5.应专门设置了参数正确性判断功能，当参数输入过大时，能自动提示相关错误信息
6.仪器具有完备的过载保护等功能，减少了由于错误接线造成仪器不必要的损害。
