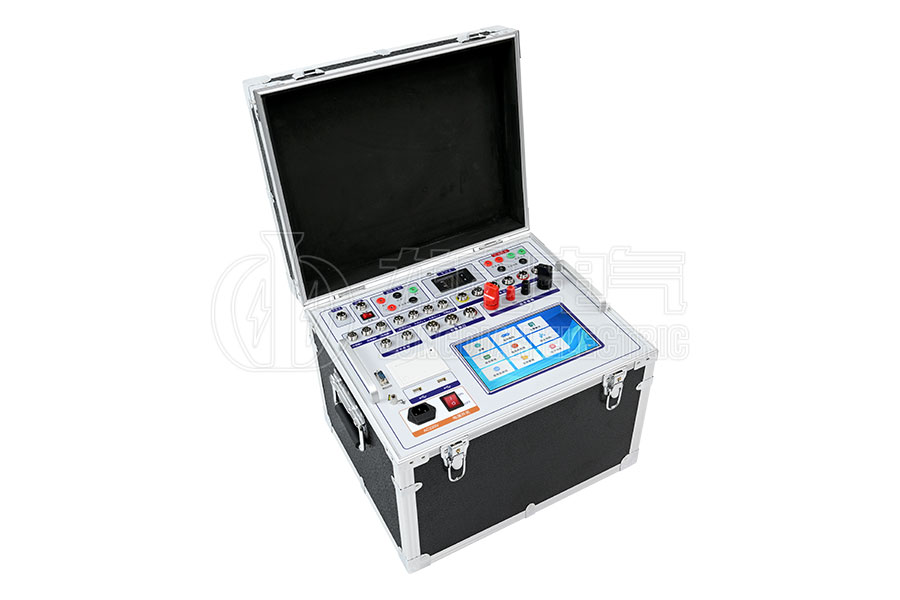

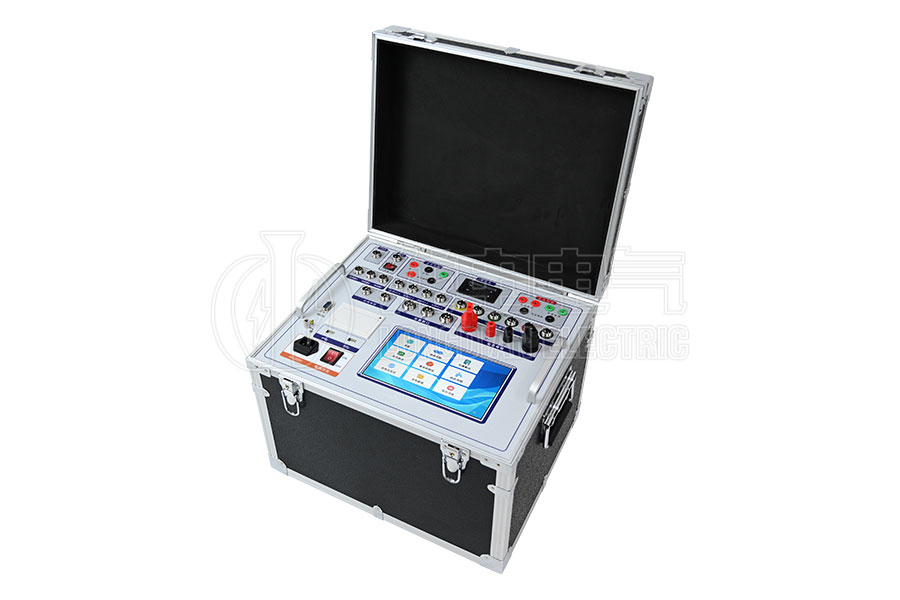

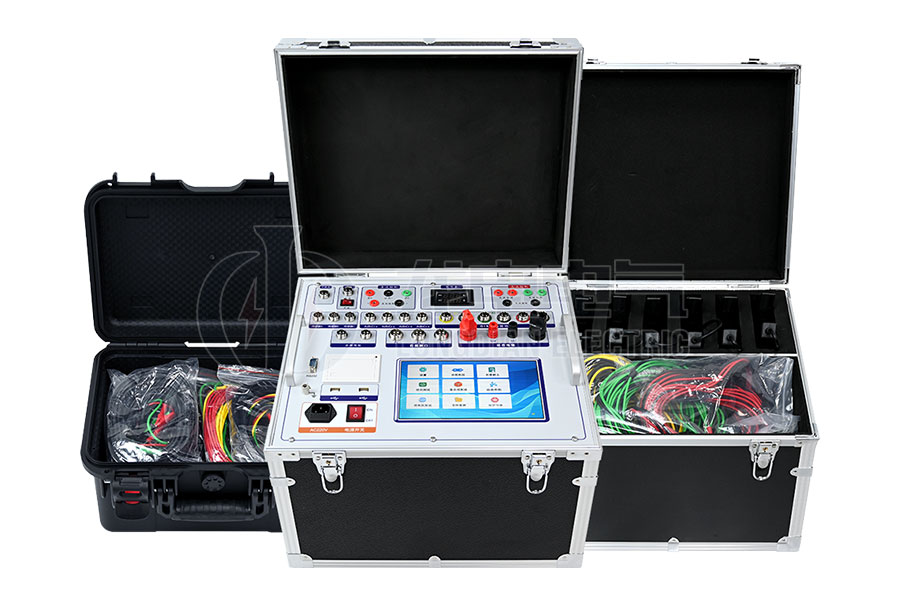

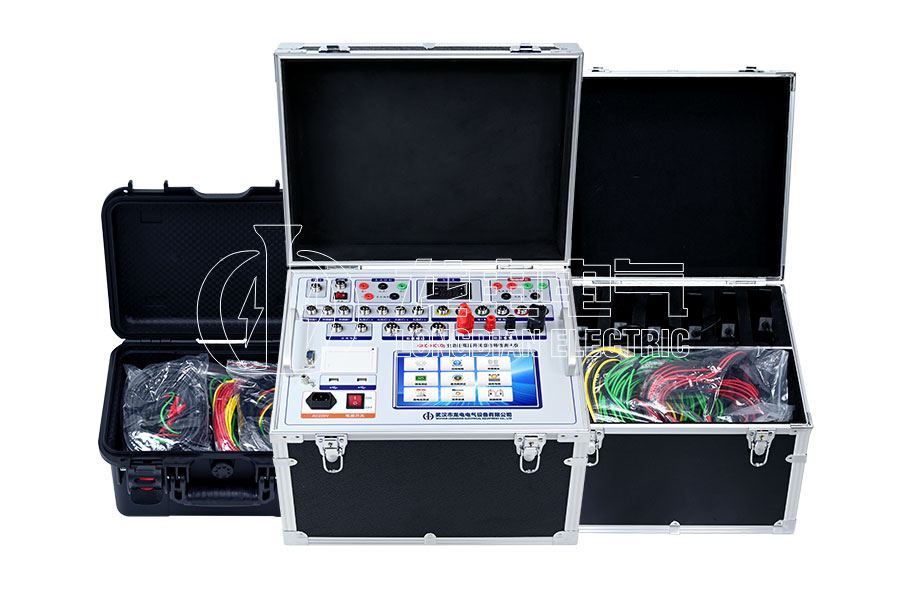

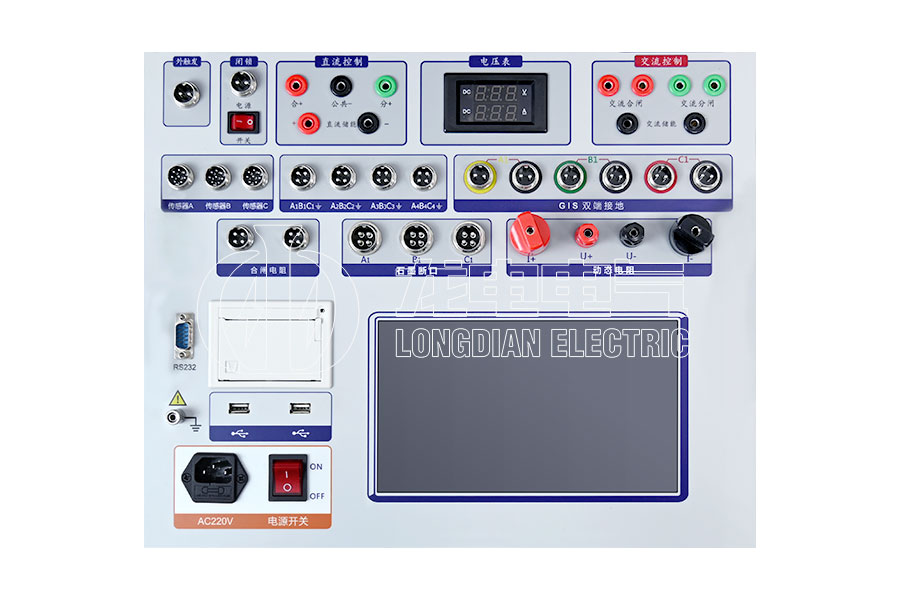

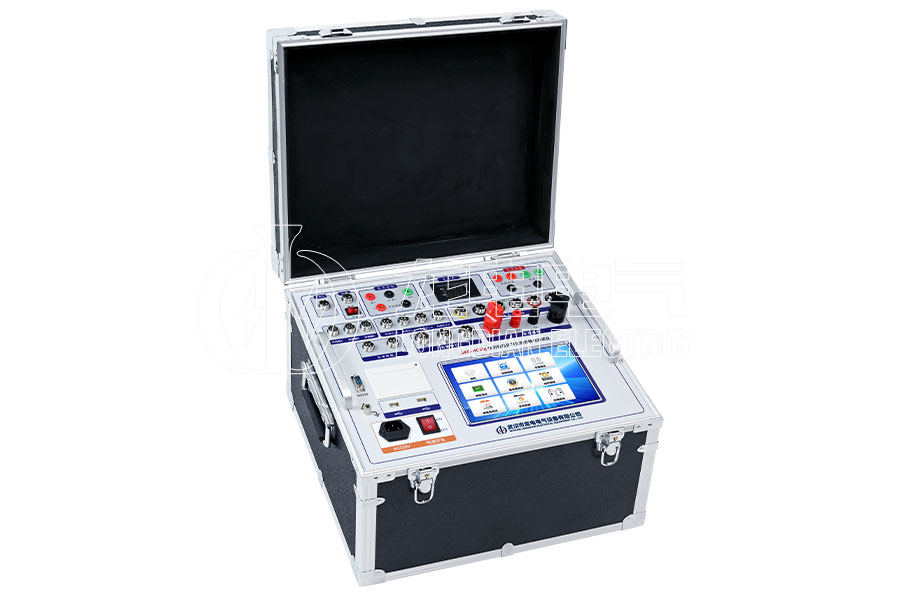

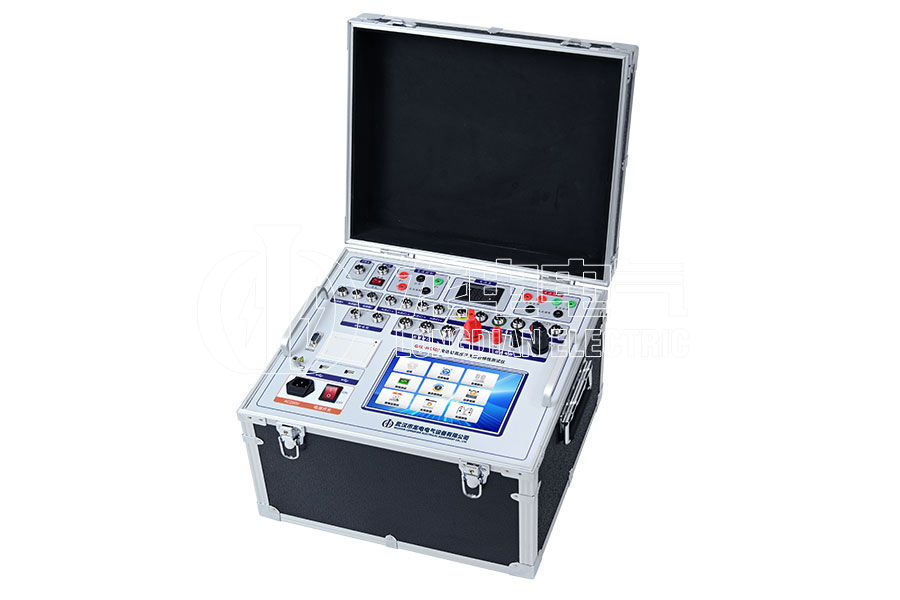

GKC-HCSDJ全功能高压开关综合特性测试仪

全功能高压开关综合特性测试仪是电力系统中用于测试高压开关设备（如断路器、负荷开关、接触器等）性能的重要设备，专门设计用于测试和评估高压开关设备的性能参数，包括开关速度、动作时间、弹跳时间、断开和闭合角度等。

为了满足广大用户对各类高压开关动特性测试的需求，龙电电气精心研发了全新的高压开关动特性测试仪。GKC-HCSDJ全功能高压开关综合特性测试仪能够精准测量各种电压等级的少油、多油、真空、六氟化硫、特种等高压断路器的机械动特性参数，具有操作简便、数据准确、抗干扰性强、体积小巧、外观精美等优点。除了满足市场上一般的高压开关的动特性测试外，还满足合闸电阻、动态电阻、双端接地、石墨触头、交直流的测试，使得测试仪能够对高压开关进行有效的机械特性测试。

产品别称：高压开关机械特性测试仪、断路器机械特性测试仪、高压开关动特性测试仪、断路器动特性测试仪、高压开关特性测试仪、断路器特性测试仪、高压开关综合特性测试仪、高压开关时间特性测试仪、高压开关参数测试仪

⑴、GKC-HCSDJ全功能高压开关综合特性测试仪为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。9寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。

⑵、高速热敏打印机，方便现场打印测试数据、触头波形、行程曲线、电流曲线。

⑶、GKC-HCSDJ全功能高压开关综合特性测试仪机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC6～270V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

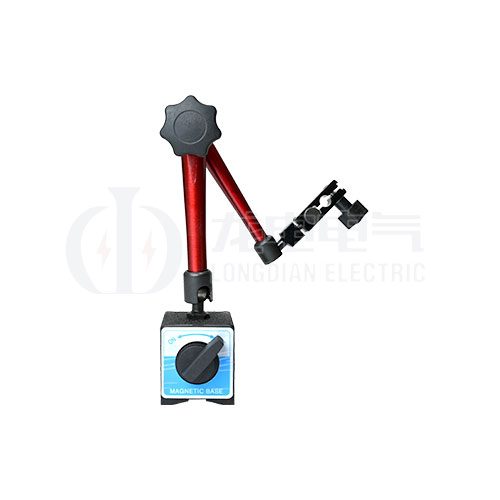

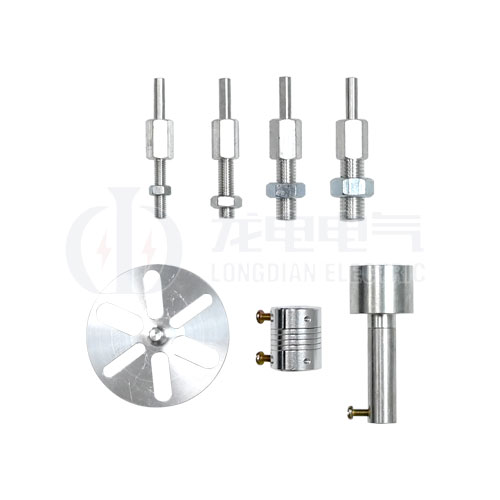

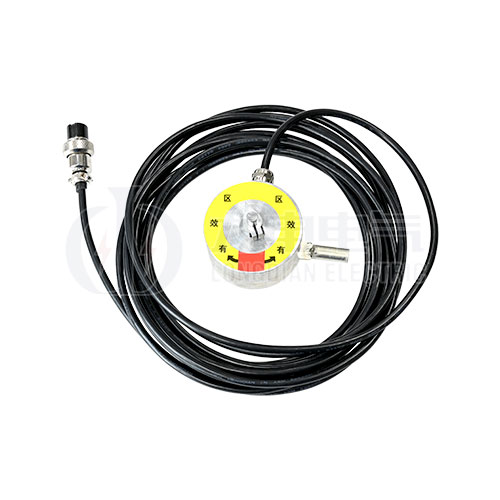

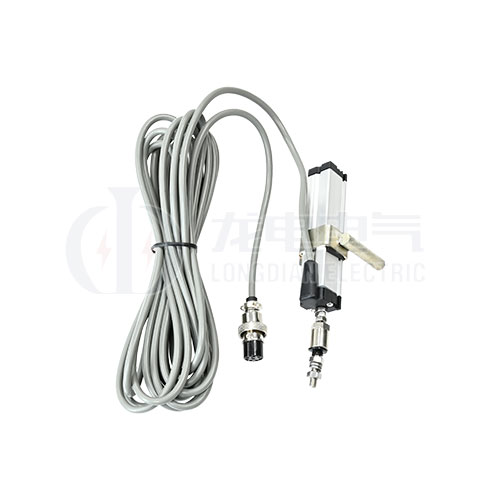

⑷、配备直线传感器、旋转传感器、万能传感器、激光传感器（选配）以及支架、专用固定多功能接头，安装极为方便，简捷。

⑸、GKC-HCSDJ全功能高压开关综合特性测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

⑹、开关动作一次，得到所有数据及图形，测试数据和图形同屏显示，速度可进行再计算，无需再测试。可以显示开关断路器的各种曲线、合闸行程曲线；分闸行程曲线；合-分行程曲线；分-合-分行程曲线；线圈电流曲线；电机储能曲线；时间曲线，并可进行数字、曲线图形分析。

⑺、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

⑻、配备2个USB接口，可接鼠标操作仪器，可直接把数据保存到U盘，上传到计算机进行分析、保存。RS232接口联机操作选配、无线平板操作选配。

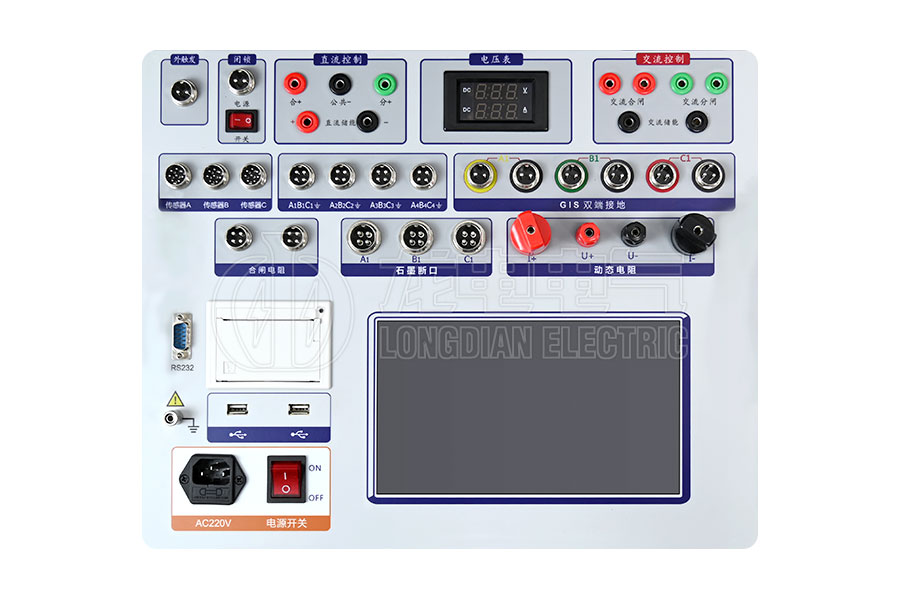

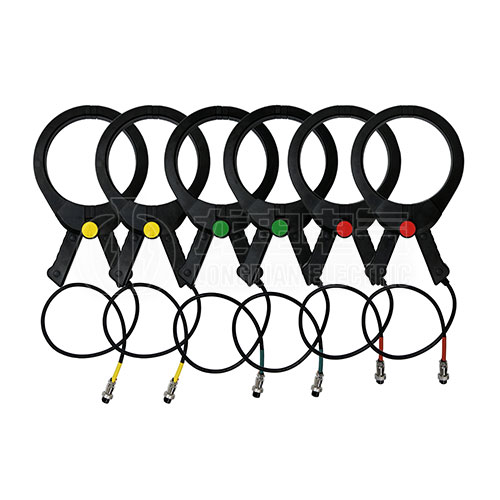

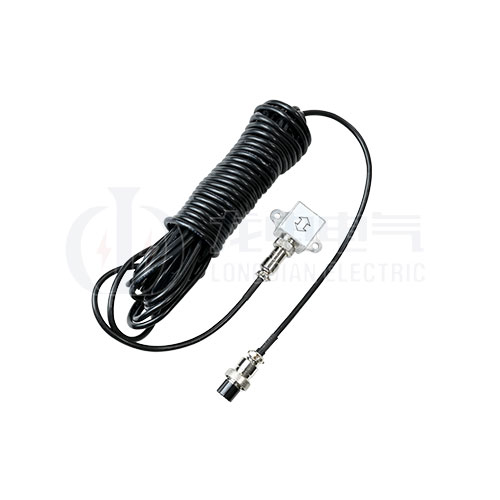

⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口、3/6路合闸电阻、1路速度(3路速度选配)、3/6路双端接地测量（感应法3路和6路选配）。可使用加速度传感器、数字传感器、模拟传感器、电阻性传感器测量开关的行程、超程、反弹、过冲。

⑽、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

⑾、内部抗干扰电路可满足500KV变电站内可靠使用。
