不同类型绝缘耐压试验的具体方法和适用范围

绝缘耐压试验用于检测电气设备或材料在高压下的绝缘性能和耐电强度。

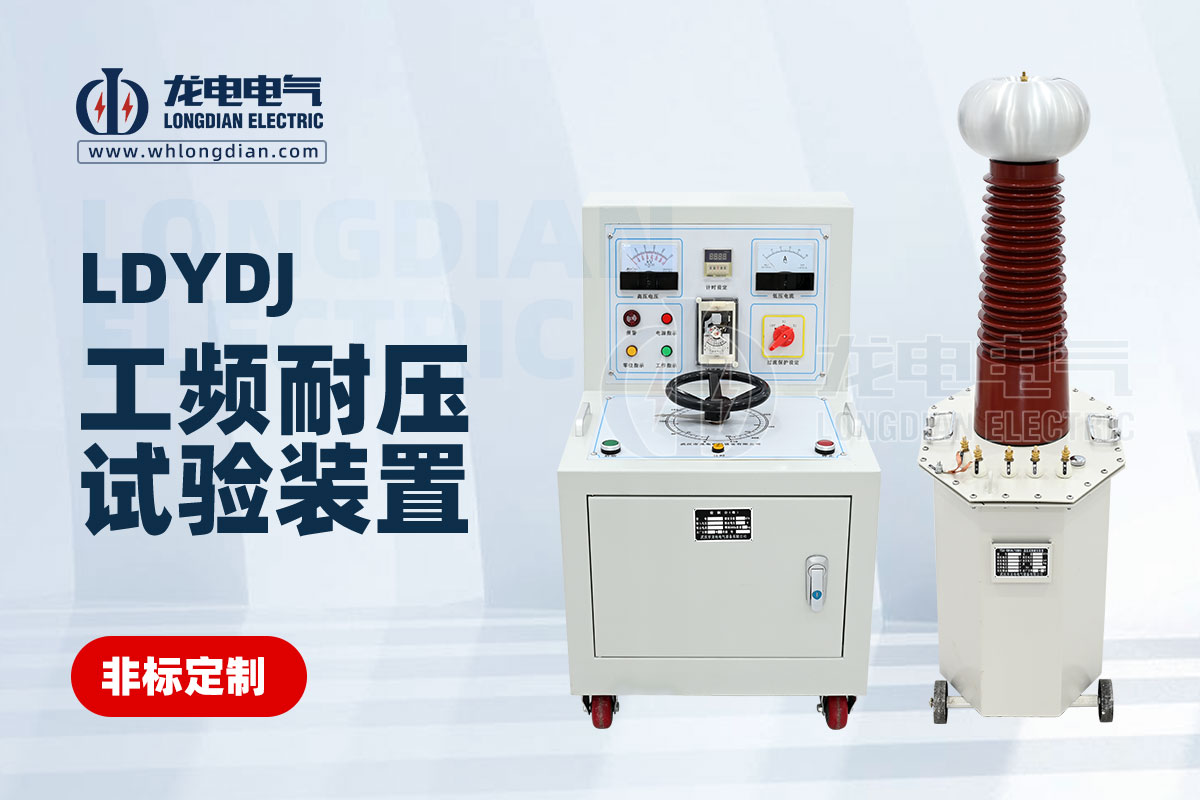

① 工频耐压试验

具体方法

◆ 试验准备：首先要确保被试设备处于正常状态，表面清洁、干燥，连接线路正确且牢固。选择合适容量和电压等级的试验变压器，并连接好调压器、分压器、保护电阻等辅助设备。

◆ 电压施加：接通电源，通过调压器缓慢升高电压，升压速度一般不超过每秒 3% 的试验电压。例如，对于试验电压为 30kV 的设备，每秒升压幅度不应超过 0.9kV。当电压升高到试验电压的 75% 左右时，稍作停顿（约 10 - 15 秒），检查设备是否有异常现象。如果没有异常，继续升压直至达到规定的试验电压。

◆ 试验持续时间：在达到试验电压后，保持该电压持续规定的时间，一般为 1 分钟（对于特殊设备可能会有所不同）。在持续时间内，密切观察被试设备是否有放电声、冒烟、异味、电流表指针突变等异常情况。

◆ 降压及结束：试验结束后，通过调压器缓慢降压，降压速度与升压速度相当。当电压降至零后，切断电源，并对被试设备进行充分放电，放电时间一般不少于 5 分钟，以确保设备上的残余电荷完全释放。

适用范围

广泛适用于各类电气设备：如电力变压器、开关柜、电机、绝缘子等。它主要用于检验这些设备在正常工作频率（50Hz 或 60Hz）下的交流电压耐受能力，能够检测出绝缘内部的局部放电、绝缘老化、绝缘受潮等缺陷。例如，对于运行多年的电力变压器，通过工频耐压试验可以发现其绝缘纸板是否因为长期受热、受潮而出现绝缘性能下降的情况。

② 直流耐压试验

具体方法

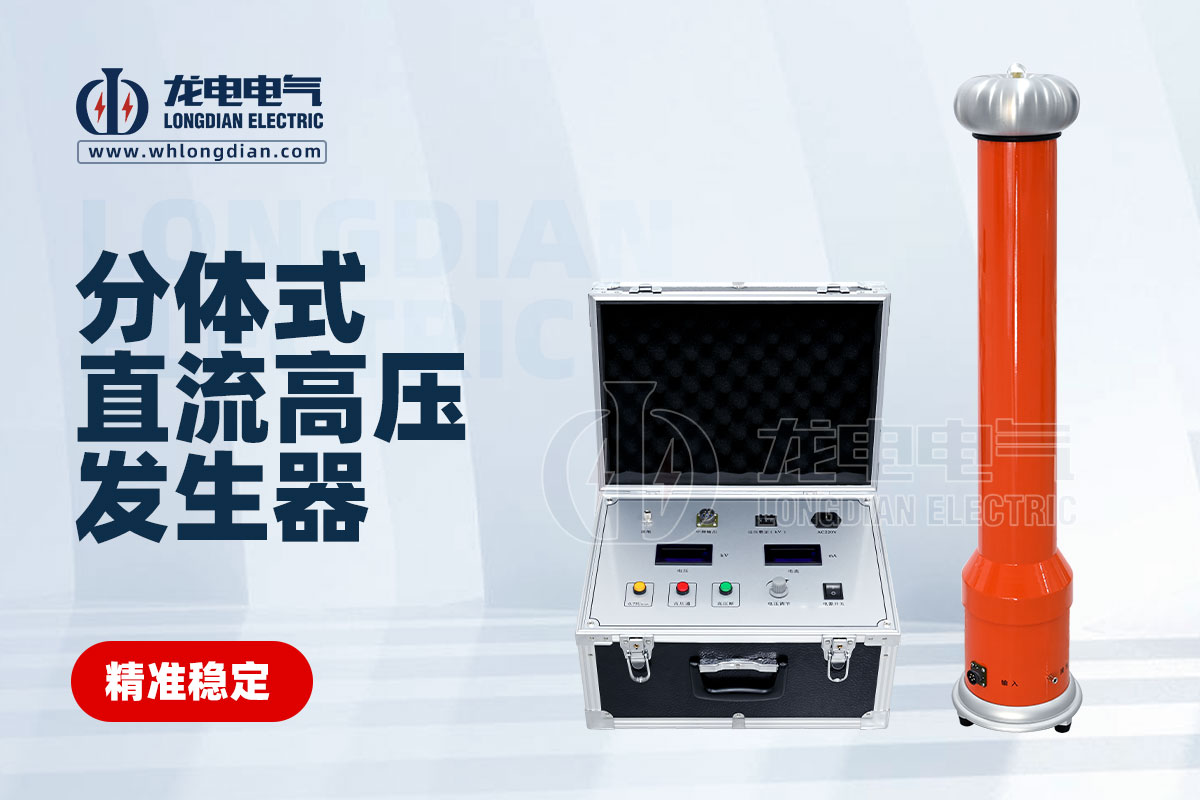

◆ 试验准备：同样要对被试设备进行外观检查和清洁。连接直流高压发生器，并确保接地良好。在被试设备的高压端和接地端连接微安表，用于测量泄漏电流。

◆ 电压施加：开启直流高压发生器，缓慢升高电压。电压上升速率一般控制在每秒 1 - 2kV。在升压过程中，记录不同电压下的泄漏电流值。例如，对于电缆的直流耐压试验，当电压升高到一定值（如 10kV 电缆升高到 20kV）时，记录此时的泄漏电流大小。

◆ 试验持续时间：达到试验规定电压后，保持该电压持续一定时间，如对于电缆通常为 15 分钟。持续观察泄漏电流的变化情况，如果泄漏电流在试验过程中突然增大或出现不稳定的波动，可能表明绝缘存在缺陷。

◆ 降压及结束：试验结束后，缓慢降低电压至零，切断电源。对被试设备进行放电，放电时间要足够长，因为直流电压下设备可能会积累较多电荷。对于一些大容量的设备，放电时间可能需要数分钟甚至更长。

适用范围

适合电容性电气设备：特别是用于检测高压电缆、电容器等设备的绝缘性能。由于直流电压下电容的充电特性，能够发现交流耐压试验可能遗漏的绝缘缺陷，如电缆绝缘中的水树枝老化。例如，当电缆绝缘内部存在微小的水分通道（水树枝）时，在直流电压作用下，泄漏电流会明显增大，通过直流耐压试验可以有效检测出这种情况。

③ 冲击耐压试验

具体方法

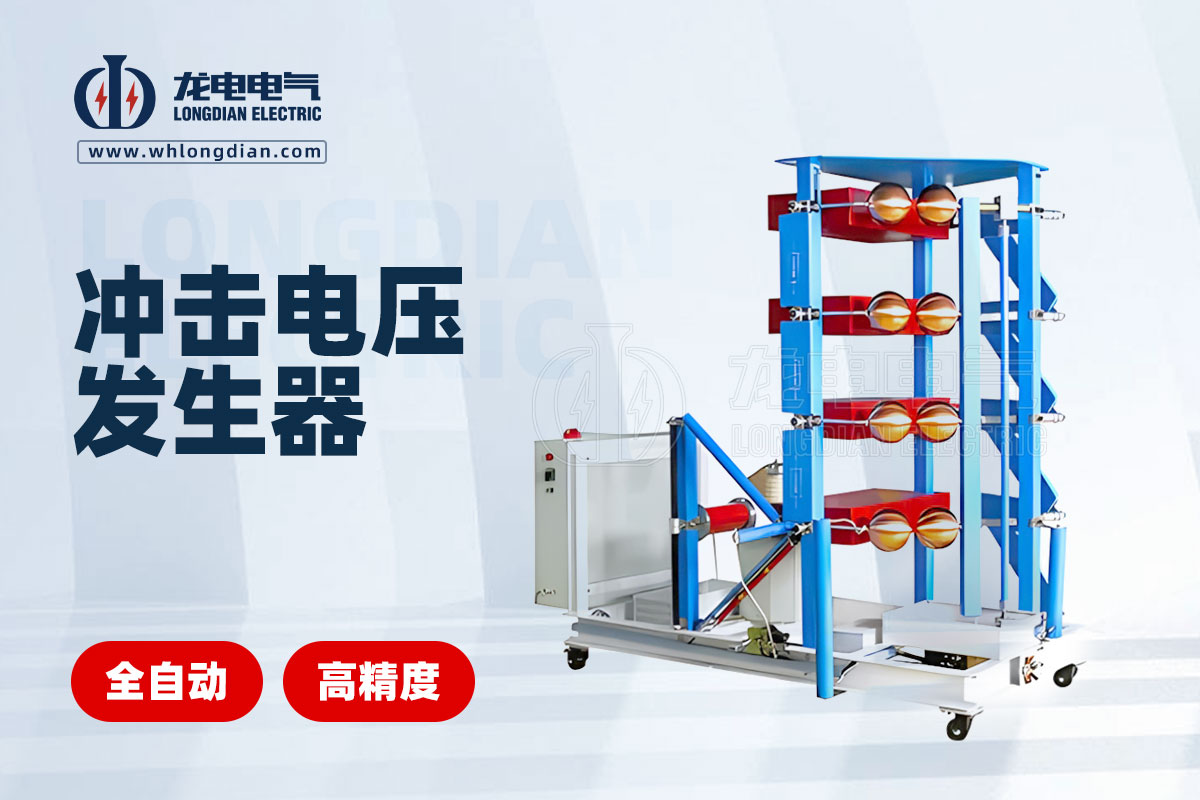

◆ 试验准备：对于冲击耐压试验，要使用冲击电压发生器。在试验前，需要根据被试设备的电压等级和试验标准要求，设置好冲击电压发生器的参数，包括输出冲击电压的幅值、波形（如雷电冲击全波的波前时间为 1.2μs，半峰值时间为 50μs）、极性等。同时，要确保被试设备周围有足够的安全距离，设置好防护装置，防止试验过程中可能出现的飞弧等情况对人员和设备造成伤害。

◆ 冲击电压施加：启动冲击电压发生器，使其产生规定的冲击电压并施加到被试设备上。一般会对被试设备进行多次冲击，通常为正、负极性各施加 3 - 5 次冲击。每次冲击之间要有一定的间隔时间，以避免前一次冲击对后一次冲击产生影响，间隔时间一般不少于 1 分钟。

◆ 观察与记录：在冲击过程中，使用高速示波器等设备观察并记录被试设备两端的电压波形和电流波形，同时观察设备是否有击穿、闪络等现象。如果被试设备在冲击过程中出现绝缘击穿，会出现电压突然下降、电流急剧增大等现象。

适用范围

用于检验设备的抗过电压能力：主要应用于高压变电站中的电气设备，如断路器、隔离开关、互感器等，以及输电线路中的绝缘子等。它能够模拟雷电冲击过电压和操作冲击过电压的情况，检测设备在瞬间高能量过电压作用下的绝缘耐受性能。例如，在雷电活动频繁的地区，输电线路上的绝缘子通过冲击耐压试验可以验证其是否能够承受雷击产生的过电压，确保输电线路的安全可靠运行。
