什么是变压器直流电阻测试仪？变压器绕组检测的重要设备解析

在电力系统预防性试验和变压器出厂检测中，变压器直流电阻测试是非常基础但又十分关键的试验项目。通过测量绕组直流电阻，可以有效判断变压器绕组是否存在接触不良、匝间短路、分接开关异常以及导线连接松动等问题。而完成这一测试的核心设备，就是变压器直流电阻测试仪。

很多用户在初次接触电力试验设备时，对变压器直流电阻测试仪并不了解。实际上，它是一种专门用于测量变压器绕组直流电阻值的高精度测试设备，广泛应用于电力系统、变压器制造企业、电力检修单位以及试验检测机构。

变压器直流电阻测试的主要目的，是检查绕组导体连接质量和绕组一致性。在变压器长期运行过程中，受到温升、电动力以及机械振动影响，绕组连接部位可能出现接触电阻增大等问题。如果不能及时发现，严重时可能导致局部过热甚至烧毁绕组。因此，直流电阻测试被列为变压器交接试验和预防性试验的重要内容之一。

变压器直流电阻测试仪的工作原理并不复杂。设备通过向被测绕组输出稳定直流电流，再测量绕组两端的电压，根据欧姆定律计算出电阻值。由于变压器绕组本身电阻较小，因此对测试仪的电流输出能力和测量精度要求较高。特别是大型电力变压器，其绕组电感较大，如果设备输出能力不足，就容易导致充磁时间过长，影响测试效率。

相比传统电桥测试方式，现代变压器直流电阻测试仪已经实现数字化和智能化。设备通常采用恒流源技术和高速采样系统，可自动完成充磁、测试和放电过程，大幅提高测试效率和安全性。同时，智能测试仪还能自动换算温度修正值，减少人工计算误差。

在实际应用中，变压器直流电阻测试仪不仅可以检测绕组电阻是否平衡，还能判断有载分接开关状态是否正常。例如，当某一档位电阻明显偏大时，往往说明分接开关触点存在接触不良问题；如果三相电阻不平衡，则可能意味着绕组存在局部异常。

很多用户容易忽略的一点，是测试结束后的自动放电功能。由于变压器绕组具有较大电感，在测试完成后内部仍会储存能量。如果没有安全放电措施，容易产生高压反电势，影响设备安全。因此，高品质测试仪通常具备自动快速放电功能，以保障操作人员和仪器安全。

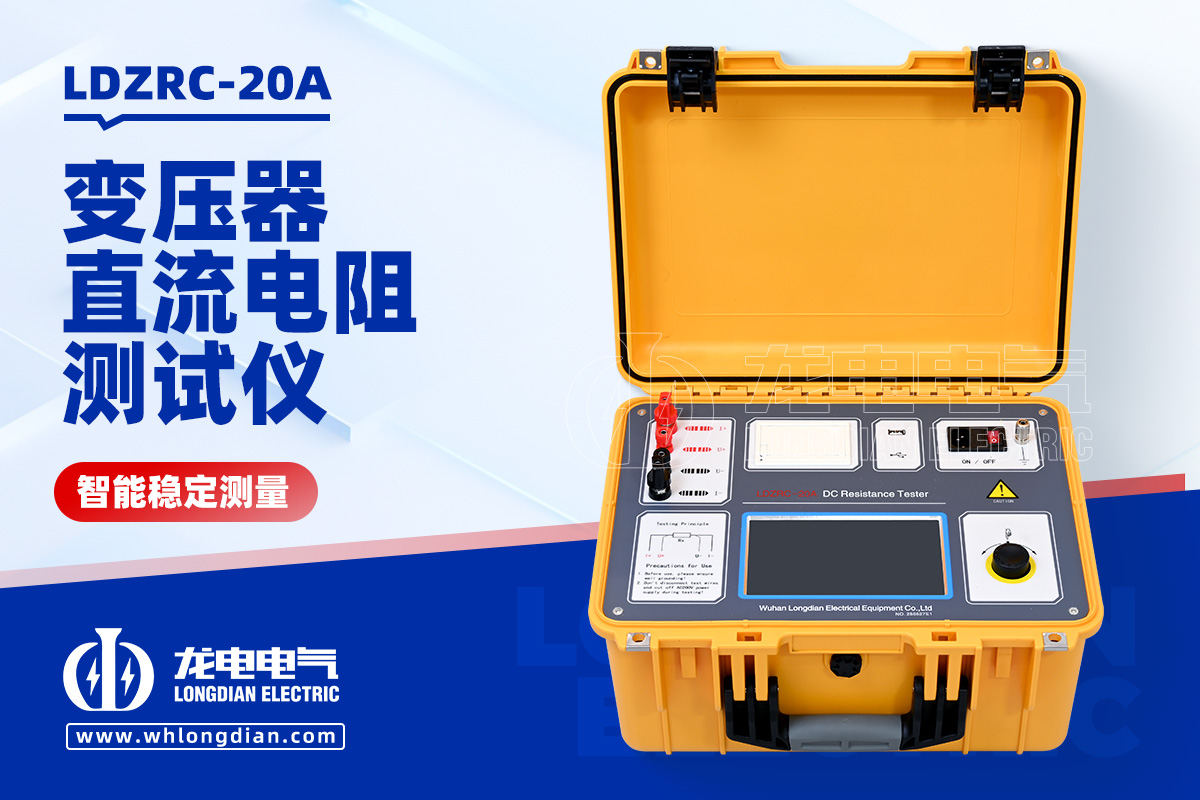

武汉市龙电电气设备有限公司生产的变压器直流电阻测试仪，采用高精度恒流输出和智能数字处理技术，具有测试速度快、测量精度高、抗干扰能力强等特点。设备支持多档电流输出，可满足配电变压器、大型电力变压器及有载分接开关测试需求，广泛应用于电力检修、变压器制造及现场试验领域。

随着智能电网建设不断推进，变压器状态检修需求也越来越高。现代变压器直流电阻测试仪已经不仅仅是简单测量工具，而是逐渐向智能化数据分析方向发展。部分设备可实现历史数据存储、曲线分析以及USB导出功能，方便用户建立设备运行档案。

在选购变压器直流电阻测试仪时，除了关注测量范围外，还需要重点考虑输出电流、测试精度、充磁速度以及自动放电能力。对于大型变压器而言，大电流输出能力尤其重要，否则容易出现测试时间过长的问题。

总体来看，变压器直流电阻测试仪是保障变压器安全运行的重要检测设备。通过准确测量绕组电阻，可以及时发现潜在故障隐患，提高变压器运行可靠性。随着电力设备智能化发展，变压器直流电阻测试技术也将不断升级，为电力系统安全稳定运行提供更可靠保障。
