如何正确安装直线位移传感器测量断路器行程？断路器机械特性测试要点解析

在高压断路器机械特性试验中，行程测量是判断断路器动作性能是否正常的重要项目。通过测量触头运动行程、速度及动作时间，可以有效分析机构是否存在卡涩、磨损、不同期等问题。而直线位移传感器，则是高压开关动特性测试仪中实现行程测量的核心部件之一。如果传感器安装不正确，不仅会导致测试数据偏差，还可能影响速度曲线和机械特性分析结果。因此，正确安装直线位移传感器，对于提高断路器测试准确性具有重要意义。

所谓直线位移传感器，主要用于实时检测断路器动触头在分合闸过程中的位移变化，并将机械运动转换为电信号传输给测试仪。高压开关动特性测试仪再根据位移与时间关系，自动计算分合闸速度、超程、开距以及动作时间等参数。

在实际安装过程中，首先需要确认传感器量程是否满足断路器行程要求。不同型号断路器，其触头开距和运动行程差异较大。如果传感器量程选择过小，可能导致测试过程中超限；而量程过大，则会影响测量分辨率。因此，在安装前应先查阅断路器技术参数，合理选择位移传感器规格。

第二个关键点，是传感器安装方向必须与断路器运动方向保持一致。直线位移传感器主要测量轴向运动，如果安装出现偏角，就容易产生横向受力，导致测试数据失真，严重时还可能损坏传感器。尤其在高速分合闸过程中，机械冲击较大，更需要确保安装同轴度。

在断路器现场试验中，很多测试误差都来源于固定方式不牢固。如果传感器支架存在松动，在动作瞬间就会产生振动，从而影响位移曲线稳定性。因此，安装时必须确保固定支架牢靠，同时避免测试过程中受到外部干扰。

此外，传感器与断路器运动部件之间的连接方式也非常重要。通常需要采用柔性连接或万向接头，以减少机械偏差对测试结果的影响。如果采用刚性连接，在机构动作过程中容易因偏移导致卡滞，从而影响真实行程测量。

在测量断路器行程时，还需要注意传感器初始位置设置。测试前，通常需要将传感器调整至适当零位，确保在分合闸全过程中，位移变化都处于有效测量范围内。如果初始位置设置不合理，可能导致行程数据不完整。

对于不同类型断路器，位移传感器安装位置也有所不同。例如真空断路器通常安装在绝缘拉杆附近，而SF6断路器则多安装于操作机构连杆部位。部分GIS设备由于结构紧凑，还需要采用专用支架和短行程传感器进行测试。

除了安装位置外，环境因素同样会影响测试结果。高压试验现场通常存在较强电磁干扰，如果传感器信号线布线不规范，就可能导致数据波动。因此，在现场测试时，应尽量避免信号线与高压导线平行布置，同时做好接地与屏蔽措施。

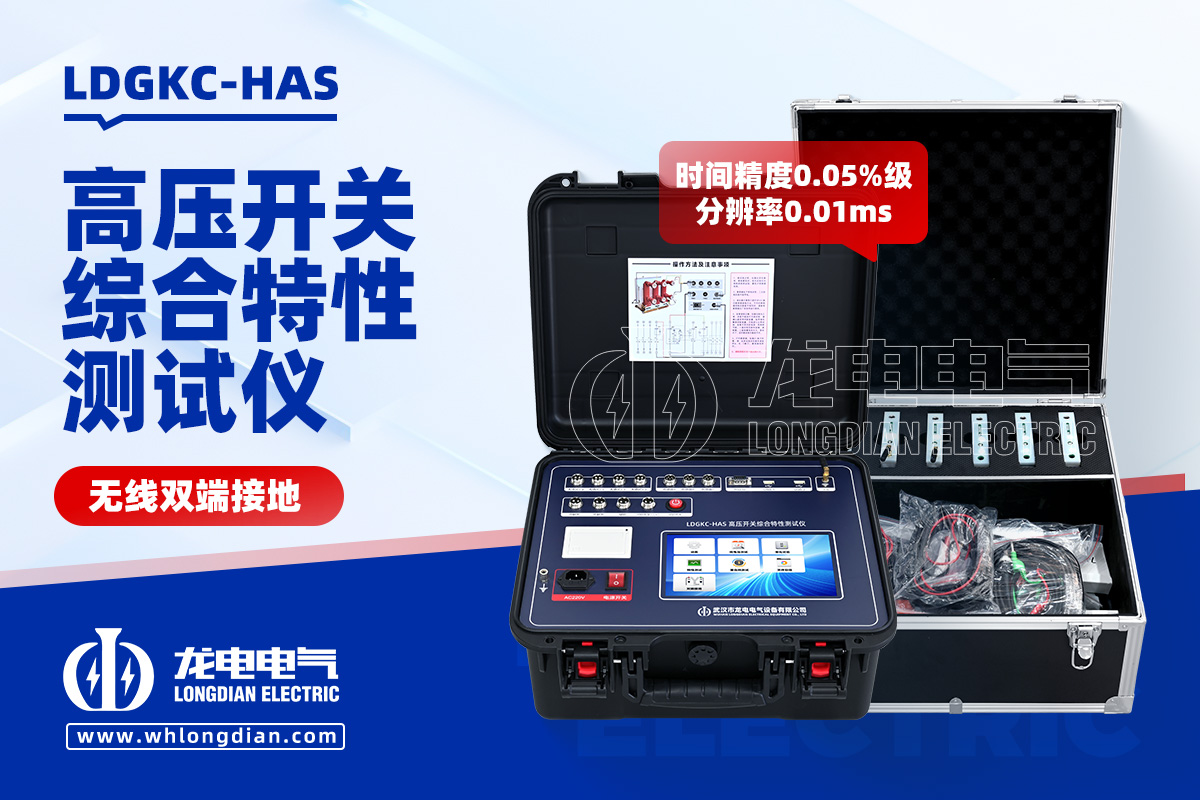

武汉市龙电电气设备有限公司生产的高压开关动特性测试仪，采用高精度位移采样技术和智能波形分析系统，配套多种传感器，实现断路器分合闸时间、速度、行程及同期性等参数精准测量。设备具有抗干扰能力强、波形显示清晰、数据分析智能化等特点，广泛应用于变电站、电厂及高压开关制造企业。

随着智能电网建设不断推进，断路器状态检修要求也越来越高。现代高压开关动特性测试仪不仅能够实时显示运动曲线，还能自动分析机械特征参数，帮助运维人员快速判断机构状态，提高检修效率。

总体来看，直线位移传感器安装质量直接决定断路器行程测试精度。只有正确选择量程、规范安装方向、保证固定牢固并优化信号连接，才能获得真实可靠的机械特性数据，为高压断路器安全运行提供有效保障。
