涡流与邻近效应对大电流温升试验有什么影响？电气设备发热原因解析

在低压开关柜、母线槽、断路器以及大电流导体设备的检测中，温升试验是验证设备载流能力和长期运行可靠性的关键项目。而在大电流温升试验过程中，除了常见的导体电阻发热外，涡流效应和邻近效应同样会对设备温升产生明显影响。如果对这些因素认识不足，就可能导致测试结果偏差，甚至影响设备设计与运行安全。

很多用户在进行大电流温升试验时，往往只关注导体截面积和额定电流，却忽略了交流电条件下导体内部复杂的电磁效应。实际上，当电流达到数千安甚至更高时，涡流和邻近效应所产生的附加损耗，会显著增加设备发热量，因此在大电流试验中必须重点考虑。

所谓涡流效应，是指导体在交变磁场中产生感应电流的现象。当大电流通过母排、铜排或金属结构件时，会在周围形成强磁场。交变磁场又会在金属内部感应出环形电流，也就是涡流。由于金属本身存在电阻，这些涡流会进一步产生额外热量，从而导致设备温升增加。

在大电流温升试验中，涡流通常出现在母线槽外壳、开关柜结构件以及大面积金属支架中。如果设备结构设计不合理，磁场分布不均匀，就容易形成局部高温区域。尤其在封闭式母线系统中，金属外壳受交变磁场影响更加明显，因此需要采取隔磁或优化结构设计来降低涡流损耗。

相比之下，邻近效应则主要影响导体本身的电流分布。当多个导体彼此靠近并同时通交流电时，各导体之间的磁场会互相影响，导致电流不再均匀分布，而是集中在导体某一侧。这种现象会使导体有效截面积减小，从而增加交流电阻和发热量。

在大电流设备中，邻近效应通常发生在多层铜排、并联导体以及母线连接部位。尤其当导体间距较小时，电流集中现象更加明显。这样不仅会提高温升，还可能导致局部过热，影响导体寿命和接触可靠性。

很多大型开关设备在额定电流运行时，其交流电阻往往明显高于直流电阻，其中很大一部分原因就来自邻近效应和趋肤效应。因此，在大电流温升试验中，不能简单按照直流电阻估算发热情况，而需要综合考虑交流附加损耗。

为了降低涡流和邻近效应带来的影响，设备制造过程中通常会采取多种优化措施。例如合理增加导体间距、采用分层换位结构、使用非磁性材料以及优化母排排列方式等。通过改善磁场分布，可以有效降低附加损耗，提高设备载流能力。

在实际试验中，大电流温升试验设备本身的输出稳定性也非常重要。如果电流波动较大，容易导致温升数据不稳定，从而影响测试准确性。因此，高性能大电流温升试验设备通常采用稳流控制技术，以保证长时间大电流输出稳定。

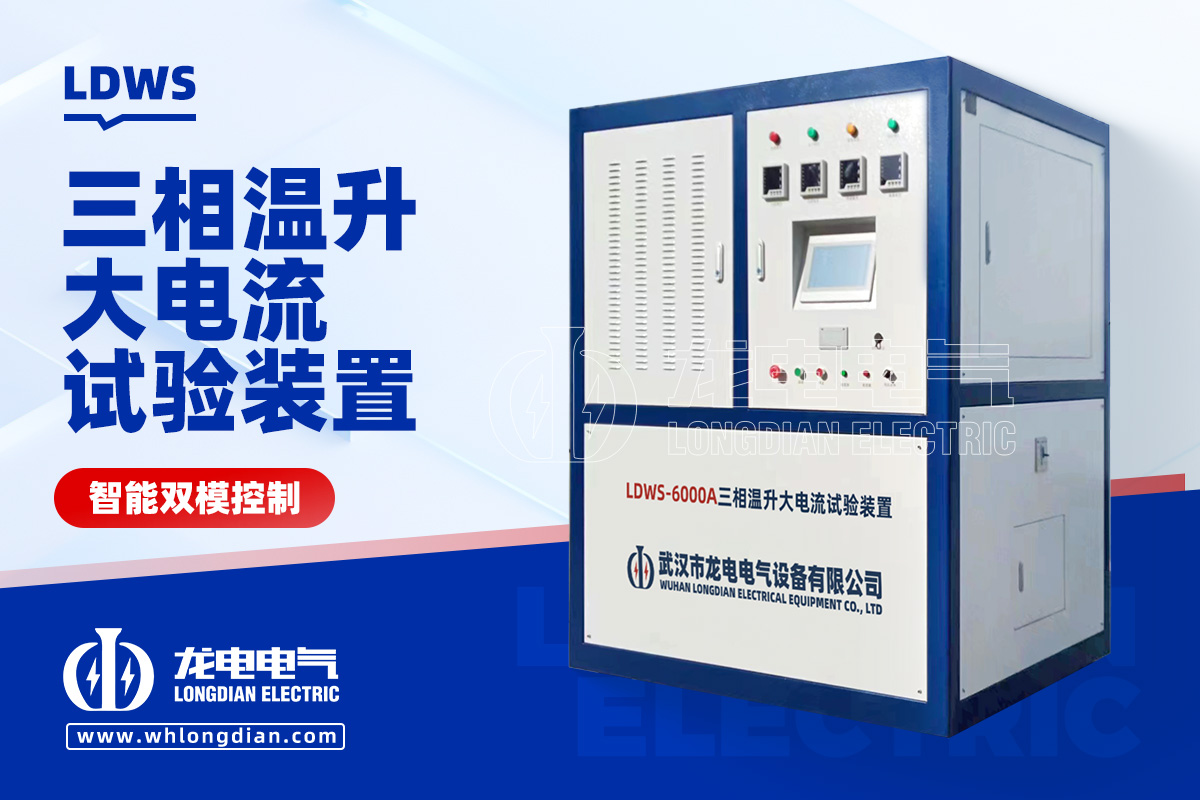

武汉市龙电电气设备有限公司生产的大电流温升试验设备，采用高稳定输出和智能温度监测系统，具备大电流持续输出、自动调节及数据记录等功能，可广泛应用于母线槽、开关柜、断路器及大电流导体设备温升试验。设备具有输出稳定、抗干扰能力强以及连续工作时间长等特点，能够满足复杂工况下的大电流测试需求。

随着电力设备向大容量、高载流方向发展，涡流和邻近效应对设备性能的影响也越来越明显。特别是在新能源、电动汽车充电系统以及轨道交通领域，大电流运行已经成为常态，因此温升试验的重要性进一步提高。

总体来看，涡流效应和邻近效应都会增加大电流设备的附加损耗，从而导致温升升高。如果设计和测试过程中忽略这些因素，就可能导致设备运行温度超标，影响长期稳定性。通过科学设计和高性能大电流温升试验设备检测，可以有效评估设备真实运行状态，提高电力设备安全可靠性。
