电缆局放定位原理是什么？局部放电检测方法与现场案例解析

随着城市电网建设不断发展，高压电缆已经成为电力输送的重要组成部分。然而，电缆在长期运行过程中，受到绝缘老化、机械损伤、潮湿环境以及施工缺陷等因素影响，容易产生局部放电现象。如果局部放电长期存在，会逐渐破坏电缆绝缘，最终导致击穿故障。因此，电缆局放检测与定位，已经成为电力设备状态检修中的重要内容。

所谓电缆局部放电，是指电缆绝缘局部区域在高电场作用下发生的不完全击穿现象。虽然局放能量较小，但会持续侵蚀绝缘材料，形成“树枝化”或碳化通道，随着时间推移最终发展为严重故障。因此，通过局放检测提前发现绝缘隐患，对于保障电缆安全运行具有重要意义。

电缆局放定位的核心原理，是通过检测局放产生的高频脉冲信号，并结合信号传播时间或幅值变化，判断放电点位置。当局部放电发生时，会产生高频电磁波和脉冲电流信号，这些信号会沿电缆向两端传播。检测设备通过采集这些信号，并分析其传播特征，就能够实现故障定位。

目前，电缆局放定位最常见的方法包括时域反射法、行波法以及高频电流法。其中，行波法应用最为广泛。该方法利用局放信号在电缆中的传播速度基本恒定这一特点，通过测量局放脉冲到达检测点的时间差，计算放电点距离。例如，当局放信号分别到达电缆两端检测装置时，通过比较时间差，就可以推算故障位置。

高频电流法则通常采用HFCT高频电流传感器，对电缆接地线中的高频脉冲进行检测。这种方法具有灵敏度高、抗干扰能力较强等特点，特别适用于现场在线检测。对于复杂电缆线路，还可以通过多点同步测量进一步提高定位精度。

在实际应用中，影响局放定位准确性的一个重要因素，是现场电磁干扰。变电站、电厂以及工业环境中存在大量高频噪声，如果检测设备抗干扰能力不足，就容易将外部噪声误判为局放信号。因此，高性能局部放电检测仪通常采用数字滤波、频谱分析及智能降噪技术，以提高检测准确率。

此外，电缆长度和结构也会影响局放定位效果。长距离电缆在信号传播过程中会产生衰减和反射，尤其在接头、终端及分支位置，局放信号容易发生畸变。因此，在复杂电缆网络中，往往需要结合波形分析和多点测量综合判断故障位置。

某110kV电缆线路曾出现局放异常报警，但常规绝缘试验并未发现明显问题。随后，运维人员采用局部放电检测仪对电缆进行在线检测。通过HFCT传感器采集局放脉冲，并结合行波定位分析，最终发现放电点位于中间接头附近。开挖检查后确认，该接头因施工压接不良导致绝缘缺陷，局部区域已经出现轻微碳化。由于提前发现问题，避免了后期电缆击穿事故。

这个案例说明，局放检测不仅能够发现隐蔽绝缘缺陷，还能实现故障精准定位，大幅降低停电风险和检修成本。相比传统耐压试验，局放检测对设备损伤更小，更适合状态检修模式下的在线监测。

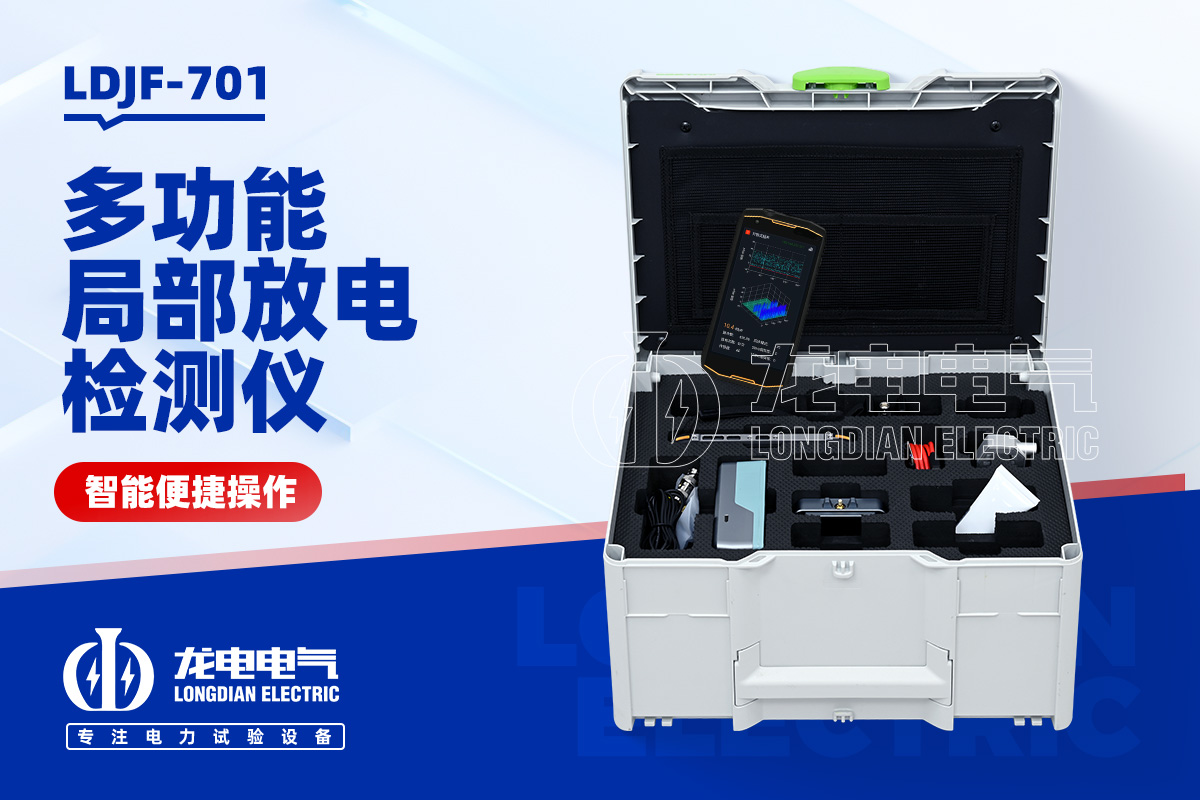

武汉市龙电电气设备有限公司生产的局部放电检测仪，采用高灵敏度传感器和智能数字分析技术，支持HFCT、高频脉冲及超声波等多种检测方式，具有检测精度高、抗干扰能力强、定位速度快等特点。设备广泛应用于高压电缆、GIS、开关柜及变压器局放检测领域，可帮助运维人员快速发现绝缘隐患，提高设备运行可靠性。

随着智能电网建设不断推进，电缆局放检测技术也正在向智能化、在线化方向发展。现代局部放电检测系统不仅能够实时监测局放变化趋势，还可以结合大数据分析，实现设备故障预警和寿命评估。

总体来看，电缆局放定位是保障电缆安全运行的重要技术手段。通过分析局放信号传播特征，并结合高性能局部放电检测仪，可以快速准确定位绝缘缺陷，为电力系统安全稳定运行提供可靠保障。
