产品介绍

对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。

目前配电变压器直流电阻测试、变压器变比组别测试、变压器绝缘电阻测试是变压器停电检修的必测项目，要完成上述检测及操作就需要分别配置变压器直流电阻测试仪、变压器变比组别测试仪、变压器绝缘电阻测试仪，每次试验时都需要携带三种仪器。因为是三台独立的仪器，每台仪器均配有专用的测试线，这就需要在测试过程中分开测试，并且需要频繁的改变接线方式，从而浪费了大量的人力、物力及工时。

龙电电气创新性的研发出大容量锂电池供电的三合一配电变压器测试系统（直阻+变比+绝缘电阻），我们仅需要一套设备，可以完成三个项目的测试，不需要频繁的拆接测试线。

LDZJB三合一配电变压器测试仪针对直阻、变比测试项目及流程，开发了全智能一键测试功能，根据设置的测试参数，智能识别变压器当前分接位，自动测试出该分接位的变比、直阻数据并保存。能够智能保存该变压器已测试过的所有分接位的变比、直阻数据。大大提高工作效率，节约用户成本。

技术参数

直阻测试
输出电流	20A、10A、5A、1A、0.1A、≤10mA
测量范围	20 A档 0.5mΩ～ 100mΩ 10 A档 1.0mΩ～ 300mΩ 5A档 10 mΩ～ 1.0 Ω 1A档 200mΩ～ 6.0 Ω 0.1A档 2.0 Ω～ 60 Ω ≤10mA档 30 Ω～ 50 kΩ
准确度	±(读数×0.2% + 2个字)
变比测试
测量范围	0.9～10000
准确度	±(读数×0.1% + 2个字)(小于等于500) ±(读数×0.2% + 2个字)(大于500小于等于3000) ±(读数×0.3% + 2个字)(大于3000)
分辨率	0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 1000～9999.9(0.1) 10000及以上(1)
绝缘电阻测试
输出电压	500V、1000V、2500、5000V可选
短路电流	1mA～5mA可选		电流测试量程		10mA
电流测试精度	±(读数×5%+0.2nA)		电容测试量程		20μF
电容测试精度	±(读数×15%+0.03nA)		电容放电速率		从10000V到10V,0.5s/μF
量程/准确度	500V	1000V		2500V		5000V
未指定	＜100kΩ	＜100kΩ		＜100kΩ		＜100kΩ
5%	100kΩ～10GΩ	100kΩ～20GΩ		100kΩ～100GΩ		100kΩ～10GΩ
20%	10GΩ～100GΩ	20GΩ～200GΩ		100GΩ～1TΩ		100GΩ～1TΩ
未指定	＞100GΩ	＞200GΩ		＞1TΩ		＞1TΩ
使用条件及外形
工作电源	内置锂电池，容量11AH

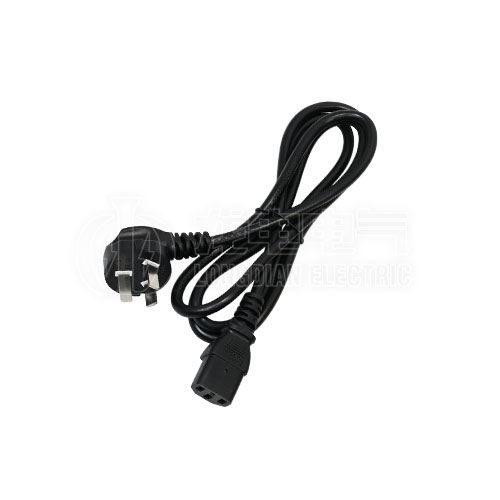

充电电压	AC220V
使用温度	-10℃～50℃
相对温度	≤90%，不结露
重量/尺寸	12kg/438×318×190mm
