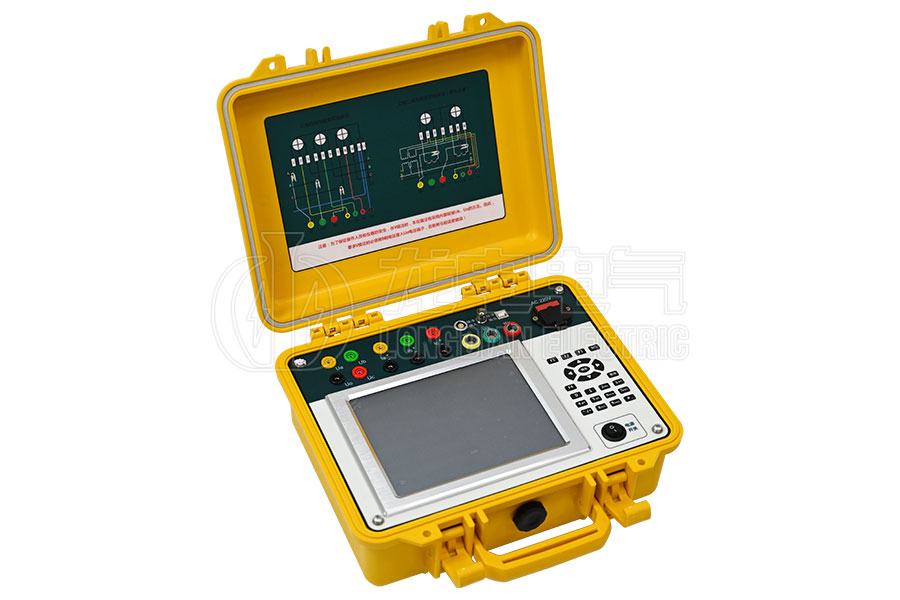

LD-308三相电能表现场校验仪
LD-308三相电能表现场校验仪
LD-308三相电能表现场校验仪
LD-308三相电能表现场校验仪

LD-308三相电能表现场校验仪

三相电能表现场校验仪是适用于现场或实验室的新型、综合性仪表,集电能表校验、谐波测试、电能表接线检查等功能于一身。

8.4寸工业级TFT液晶屏

按键和触摸屏结合的人机交互方式

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

LD-308三相电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器,使仪器对各种参量的测量精度很高,同时配有钳形电流互感器,使得现场接线简便,无需断开电流回路即可直接接入。

LD-308三相电能表现场校验仪采用大屏幕彩色液晶作为显示器,全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式,操作手感好,简便易学。仪器内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,可存储1000组现场校验结果,可提供后台微机管理软件,将结果上传至计算机,实现微机化管理。

产品别称:电能表校验仪、电能表现场校验仪、三相电能表现场校验仪、电能表现校仪、三相电能表检定装置

技术参数

电压测试范围AC 30~450V
电流测试范围内置5A电流互感器:0.05A~5.5A
钳形电流互感器可选5A、50A、100A、500A、1500A
各量程的工作范围量程5A、50A、100A、500A、1500A
工作范围 0.25A~5.5A 、2.5A~55A、5A~110A 、50A~550A、150A~1650A
频率测试范围45Hz~65Hz,准确度:±0.01Hz
相位测量范围-180°~+180°,准确度:±0.05°
电压、电流准确度0.05级、0.1级
有功功率、有功电能准确度内置电流互感器0.05级、0.1级
钳形电流互感器0.1级、0.2级
无功功率、无功电能准确度内置电流互感器:0.2级
钳形电流互感器:0.5级
输入阻抗电压输入阻抗≥300KΩ
电流输入阻抗≤0.01Ω
输出标准电能脉冲本仪器的低频电能脉冲常数(p/kW·h)
量程 内置5A互感器 5A钳表 50A钳表 100A钳表 500A钳表 1500A钳表
CL 2000 2000 200 100 20 9
本仪器的高频电能脉冲常数(p/kW·h)
量程 内置5A互感器 5A钳表 50A钳表 100A钳表 500A钳表 1500A钳表
CL 1×107 1×107 1×106 5×105 1×105 1×104
24小时变差≤±0.01%
功耗﹤15W
工作电源AC45~450V
工作环境温度:-25℃~+45℃、相对湿度:40%~95%
外形尺寸320×260×140 (mm)
重量3Kg
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

1.三相电能表现场校验仪采用以高速浮点DSP处理器为核心的多处理器组合工作, 6通道同步保持16位ADC转换器,保证电压电流的同步计算。

2.采用8.4寸800×600分辨率工业级TFT液晶屏,显示清晰、美观、信息量大,可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。

3.采用按键和触摸屏结合的人机交互方式,操作方便。

4.三相电能表现场校验仪具有144种错误接线判别(三相三线48种、三相四线96种)功能,并用文字准确清晰描述错误信息。

5.可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量,并用柱形图直观显示出来。

6.可以显示电压、电流各通道的波形。

7.内置电流互感器最小2mA启动,在高供高计时,可空载进行电能表错接线判别。

8.三相电能表现场校验仪内置大容量Flash存储空间,USB通讯接口,可以即插即用上传测试数据。

9.测试无盲区,可以测量国内外所有种类的电能表。

10.三相电能表现场校验仪可以采用多种工作供电模式,既可以市电供电,也可以使用现场测试线路供电。

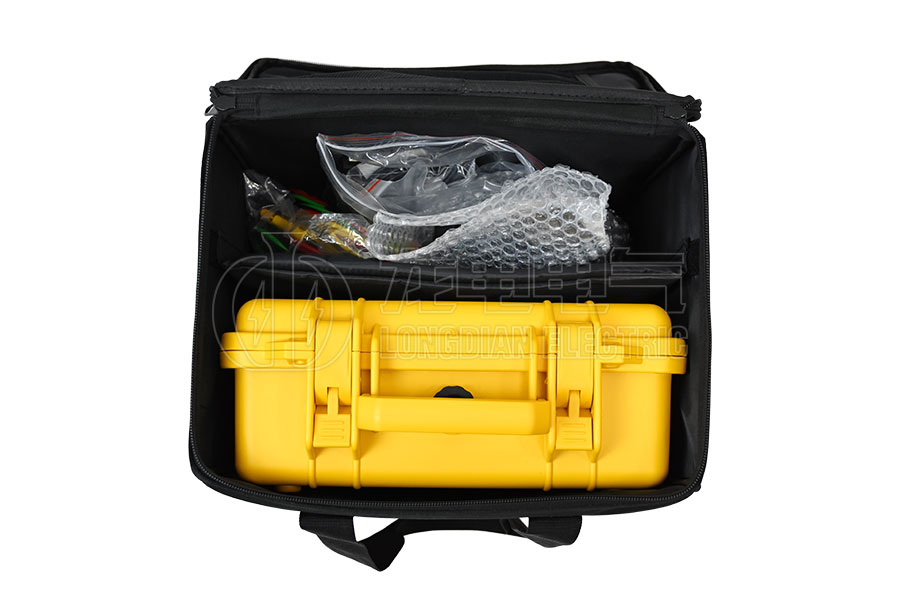

产品图集
