表源一体化,高精度输出,便于携带使用
内嵌高等级标准表,数字闭环反馈,参量标准
多重保护功能,智能档位调节,操作简便安全

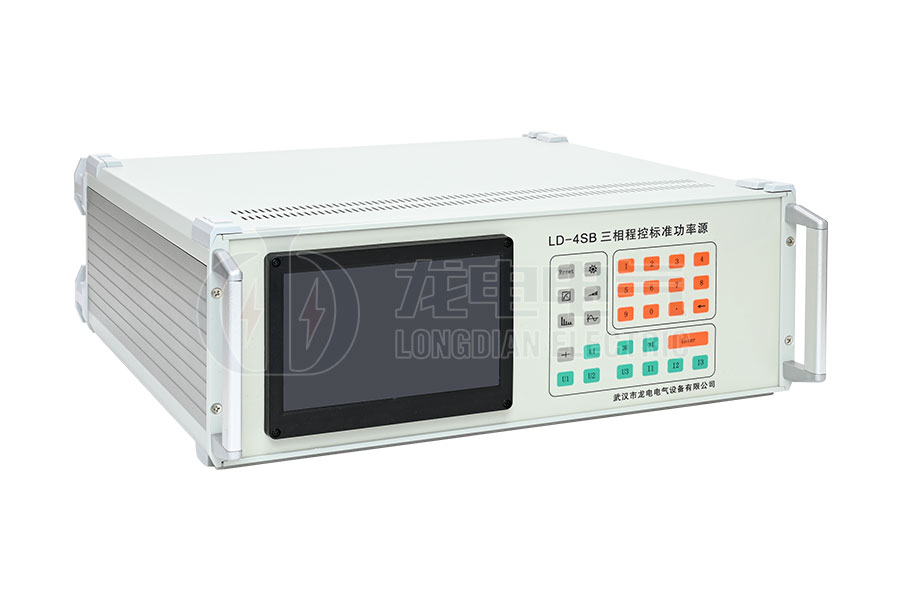

LD-4SB三相程控标准功率源采用表源一体化结构、全数字闭环标准源技术,使用嵌入式系统、7寸TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件,体积小重量轻,可广泛应用于电能计量行业、电气实验室和其他相关部门,便于携带到现场使用。
产品别称:程控测试电源、程控电源、精密程控电源、标准程控电源
交流相电压输出 | |
最小调节细度 | 0.01%RG |
分辨率 | 5位有效数字 |
准确度 | 优于±0.1%RD(30-456V) |
稳定度 | 优于±0.01%RG/1min |
失真度 | 优于 0.2% (非容性负载) |
输出功率 | 额定每相 20VA |
满负载调整率 | 小于±0.01%RG |
输出范围 | 2V~456V |
档位设置 | 57.7V、100 V、220V、380V ,内部自动档位切换 |
交流电流输出 | |
调节细度 | 0.01%RG |
准确度 | 优于±0.1%RD (10mA-24A) |
分辨率 | 5位有效数字,当输出电流小于0.2A时,显示毫安值 |
稳定度 | 优于±0.01% RG /1min |
失真度 | 优于 0.2% |
输出功率 | 每相额定输出20VA |
满负载调整率 | 小于±0.01%RG |
输出范围 | 1mA~ 24A |
档位设置 | 0.2A、1A、5A、20A,自动档位切换 |
功率输出 | |
有功功率准确度 | 优于 0.1%RD (50-456V ,20mA-24A) |
无功功率准确度 | 优于 0.2%RD (50-456V ,20mA-24A) |
稳定度 | 优于 0.01%/1min |
分辨率 | 5位有效数字(有功功率、无功功率、视在功率) |
功率因数 | |
调节范围 | -1~0~+1 |
分辨率 | 0.00001 |
准确度 | 0.0005 |
相位 | |
调节范围 | 0~359.99° |
分辨率 | 0.01° |
准确度 | ±0.05° |
频率 | |
调节范围 | 45Hz~65Hz |
分辨率 | 0.001Hz |
准确度 | ±0.002Hz |

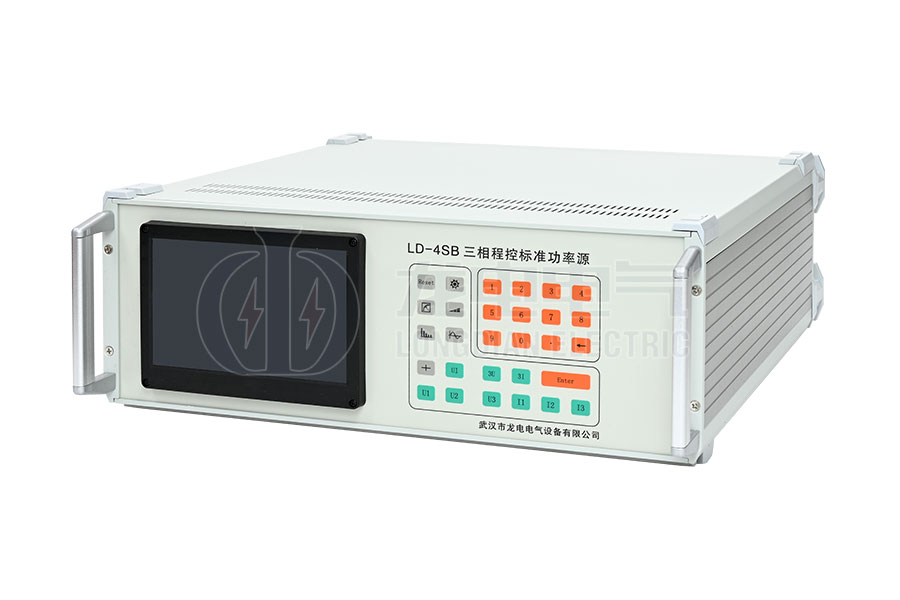

◆ 采用触摸屏控制面板加面膜按键,显示信息量大,使用简单方便。
◆ 内嵌高等级标准功率电能表,并以此为标准进行数字闭环反馈,电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。
◆ 具有多种保护功能:限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。
◆ 三相电压、电流回路独立控制,每一相的电压、电流输出参量可分别调节。
◆ 智能档位:在仪器允许输出的范围内,用户可以任意设定三相电压、电流各自的额定电压、电流档位,电压电流的试验点、调节细度均参照用户设定的额定档位值,方便用户操作。
◆ 电压、电流、相位试验点丰富,便于操作。

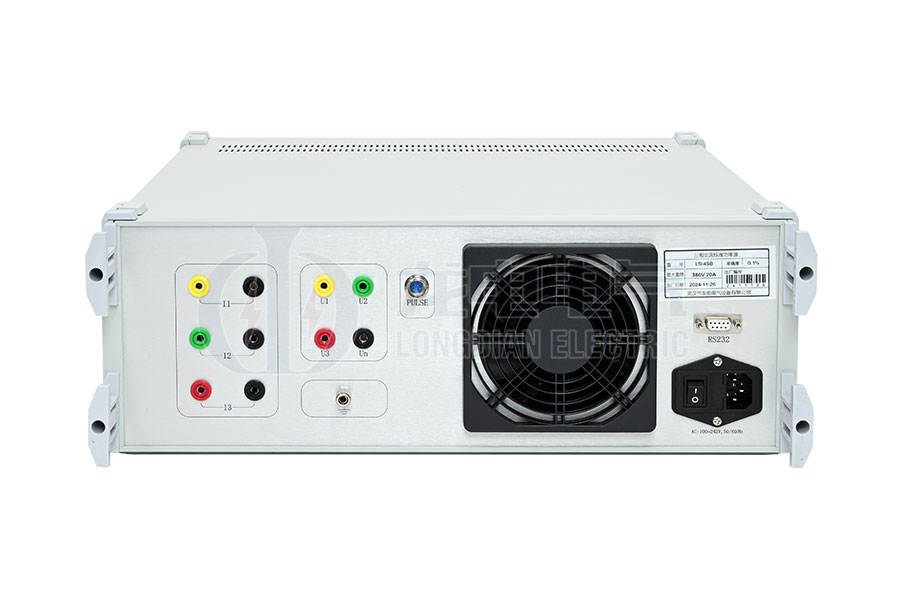

◆ 带RS232串口,开放通讯规约,便于计算机控制及升级软件。
