多功能、智能化
大液晶彩屏显示
防振结构外壳

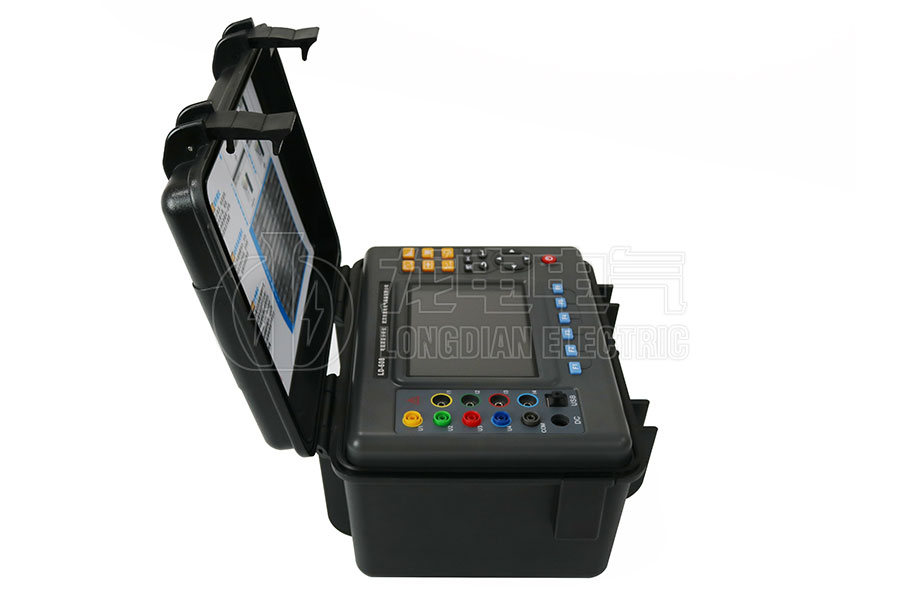

电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。
当前电力应用中，因越来越多的大型用电设备，越来越复杂的电网系统而产生的故障也越来越复杂，越来越难以排查，且由于各行业的发展对电网的电能质量提出的要求也越来越高，我们为此提供了这一种可以更快速、更准确地排除复杂电力系统故障，更全面、更系统地监测和维护电能质量参数的测量与分析仪器。
| 电源 | 可充电锂电池组9.6V，外接充电器。 |
| 电池电量指示 | 电池符号5格 显示电量，当电池电量过低时,提示1分钟后自动关机 |
| 工作电流 | 约490mA，电池满电连续工作约10小时 |
| 显示模式 | LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm |
| 钳口尺寸 | FR008尖小形电流钳：8mm×15mm； FR020圆口形电流钳：20mm×20mm； FR050圆口形电流钳：50mm×50mm； FR300R柔性线圈电流传感器（带积分器）：Φ300mm |
| 仪器尺寸 | 长宽厚：277.2mm×227.5mm×153mm |
| 通道数 | 4路电压，4路电流 |
| 线电压 | 1.0V～2000V |
| 相电压 | 1.0V～1000V |
| 电流 | FR008电流钳：10mA～10.0A； FR020电流钳：0.10A～100A； FR050电流钳：1.0A～1000A； FR300R柔性线圈电流传感器（带积分器）：10A～6000A |
| 频率 | 40Hz～70Hz |
| 电力电量参数 | W，VA，Var，PF，DPF，cosφ，tanφ |
| 电能参数 | Wh，Varh，Vah |
| 谐波 | 有，0～50次 |
| 总谐波失真 | 有，0～50次，各相 |
| 专家模式 | 有 |
| 暂态记录组数 | 150组 |
| 电压闪变 | 有 |
| 启动电流模式 | 有，100秒 |
| 三相不平衡度 | 有 |
| 记录 | 300天(同时记录20个参数，每5秒记录1点)。 |
| 最小最大记录值 | 有，可测一段时间内的最大最小值。 |
| 告警 | 40种不同类型参数选择，12800组告警日志。 |
| 峰值 | 有 |
| 截图容量 | 60个 |
| 菜单语言 | 中文、英文 |
| 通讯接口 | USB |
| 自动关机 | 在告警/趋势图记录/暂态捕捉模式(等待或者进行中)下，仪器不自动关机。 |
| 在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。 | |
| 背光功能 | 有，适合昏暗场所及夜间使用。 |
| 仪器质量 | 主机：1.6kg(带电池) |
| FR008尖小形电流钳：168g×4 | |
| FR020圆口形电流钳：252g×4 | |
| FR050圆口形电流钳：463g×4 | |
| FR300R 柔性线圈电流传感器（带积分器）：280g×4 | |
| 测试线与电源适配器：800g | |
| 总质量：约10.8kg(含包装) | |
| 电压测试线长 | 3m |
| 电流钳线长 | 2m |
| 工作温湿度 | -10℃～40℃；80%Rh以下。 |
| 存放温湿度 | -10℃～60℃；70%Rh以下。 |
| 输入阻抗 | 测试电压输入阻抗为：1MΩ。 |
| 耐压 | 仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟 |
| 绝缘 | 仪器线路与护套外壳之间≥10MΩ |
| 结构 | 双重绝缘，带绝缘防振护套 |
| 适合安规 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2 |
★ 波形实时显示(4路电压/4路电流)。
★ 电压和电流真有效值。
★ 电压直流成份。
★ 电流和电压峰值。
★ 电流和电压半周期有效值的最大/最小值。
★ 相量图显示。
★ 各相谐波的测量，达50次谐波。
★ 柱形图显示各相电流和电压的谐波含有率。
★ 总谐波失真度(THD)。
★ 各相有功/无功/视在功率值及总值。
★ 各相有功/无功/视在电能值及总值。
★ 变压器K因数。
★ 功率因数(PF)和COSφ位移功率因数(DPF)。
★ 短期电压闪变。
★ 三相不平衡(电压和电流)。
